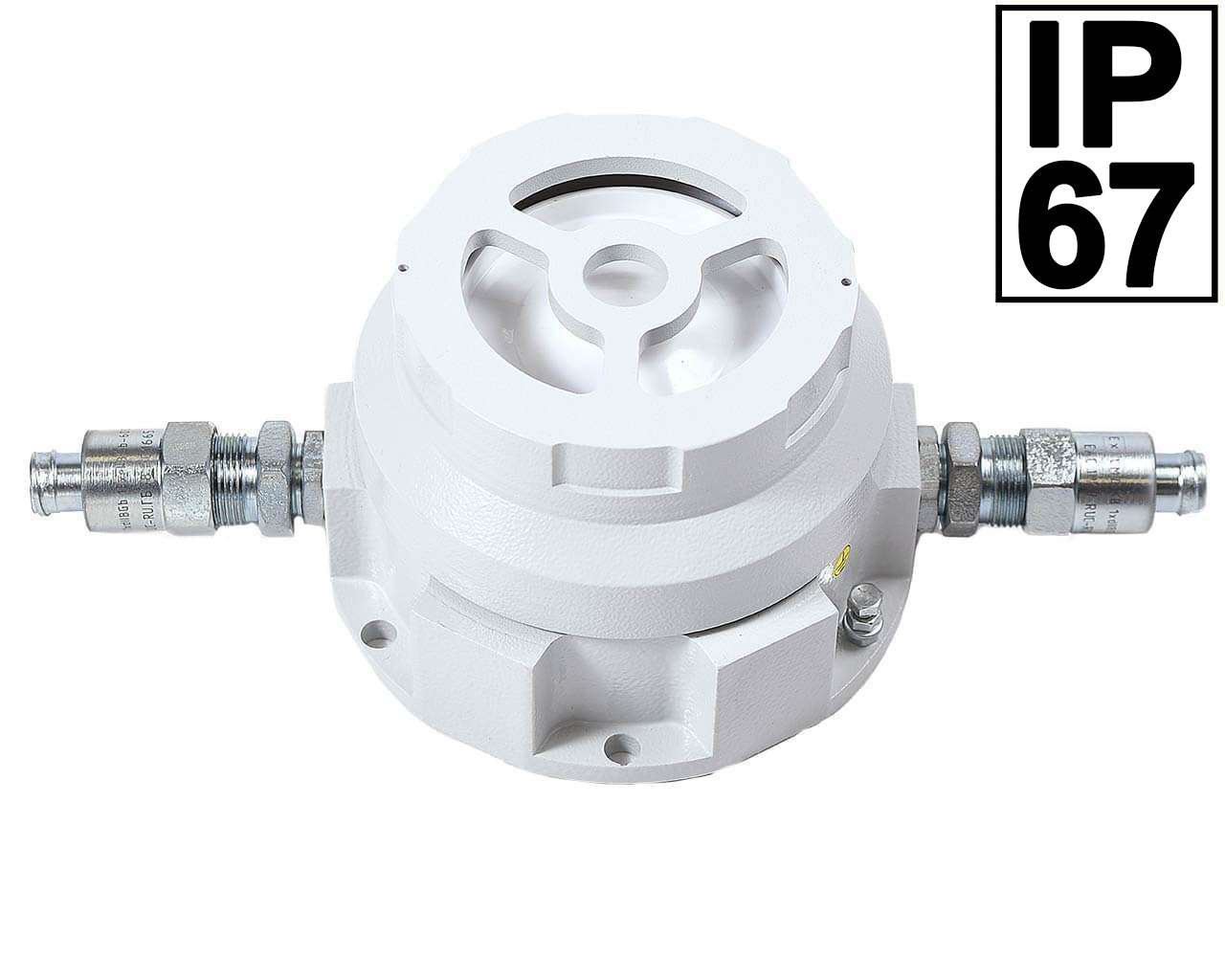

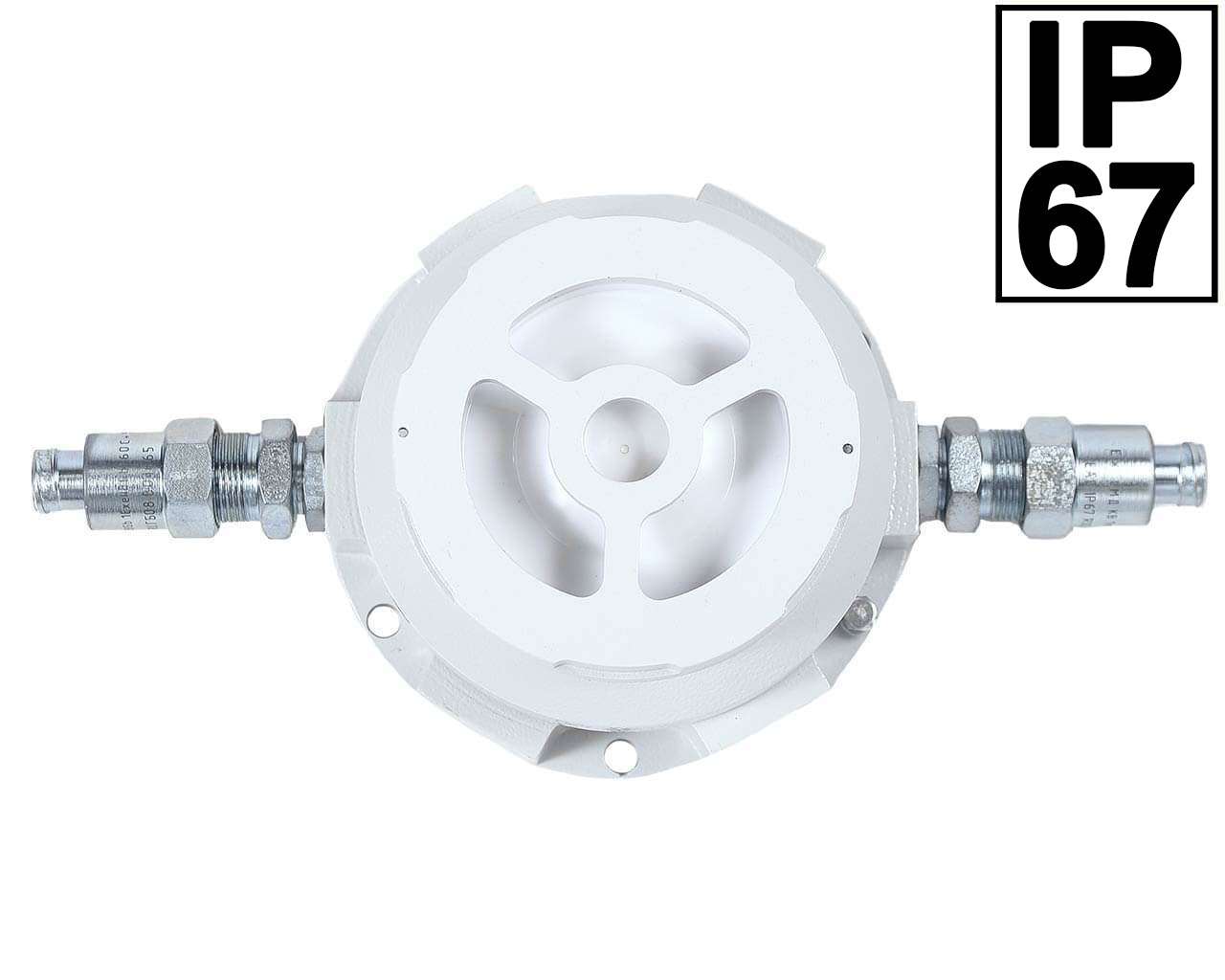

Оповещатели соответствуют требованиям ТУ 26.30.50-119-81888935-2019 и предназначены для обеспечения возможности подачи звуковых тревожных сигналов в системах пожарной сигнализации и пожаротушения при совместной работе с приёмно-контрольными устройствами.
Степень защиты Оповещателя от воды и пыли по ГОСТ 14254-96 IP66/IP67.
Оповещатели рассчитаны на эксплуатацию при температуре окружающей среды от минус 60°С до плюс 70°С вид климатического исполнения ОМ (MU), УХЛ (NF), ХЛ (F) категории 1, атмосфера типа II-IV по ГОСТ 15150, относительная влажность воздуха 100% при температуре не более 25°С и 95% без конденсации при температуре не более 40°С.
Материал корпуса - коррозионно-стойкая сталь 12Х18Н10Т.
По устойчивости к воздействию синусоидальных вибраций высокой частоты Оповещатель относятся к группе исполнения N2 по ГОСТ 12997-84.
По способу защиты человека от поражения электрическим током по ГОСТ Р 51350-90 Оповещатель соответствуют I (Орбита МК М-З-220В) и III классу (Орбита МК М-З).
По электромагнитной совместимости Оповещатель соответствует требованиям
ГОСТ Р 50009-2000 и НПБ 57-97 для второй степени жёсткости.
Конструктивное исполнение Оповещателя обеспечивает их пожарную безопасность по ГОСТ 12.1.004-91 и НПБ 77-98.
Оповещатель в нерабочем состоянии (хранение, транспортирование и при перерывах в работе) соответствует ГОСТ 12997-84 и условиям хранения и транспортирования 4 по ГОСТ 15150-69.
Оповещатели комплектуется двумя кабельными вводами серии КВ, KV ТУ 27.33.13-359-81888935-2019. Присоединительная резьба кабельных вводов М20х1,5. Кабельные вводы позволяют ввести и вывести кабели круглого сечения различных диаметров:
| Характеристики | Значение |
| Степень защиты оболочкой | IP66/IP67 |
| Климатическое исполнение | ОМ (MU), УХЛ (NF), ХЛ (F) |
| Диапазон температур эксплуатации | -60С<Ta<+70С |
| Номинальное напряжение питания (допустимый диапазон) | Постоянный ток 24В (10,8В - 30В DC) |
| Переменный ток 220В AC 50-60Гц (165-250Вrms) |
|
| Ток потребления (номинальное напряжение), не более: | При питании постоянным током 24В 0,3Аdc |
| При питании переменным током 220В 0,07Аас |
|
| Максимальный ток потребления (минимальное напряжение питания), не более: | При питании постоянным током 10.8В 0,7Аdc |
| При питании переменным током 165В 0,1Аас |
|
| Сечение подключаемых проводов | 0,5-2,5мм2 |
| Уровень звукового давления на резонансной частоте | 117дБ±5дБ |
| Количество ступеней сигнализации | 2 |
| Режимы работы | Автоматическое переключение на вторую ступень с задержкой времени |
| Выбор ступени оповещения с помощью внешнего сигнала управления | |
| Количество звуковых сигналов каждой ступени (см. таблицу 2) | 7 |
| Количество комбинаций звуковых сигналов | 42 |
| Выдержка времени автопереключения на вторую ступень | 1 мин; 3 мин; 5мин |
| Материал корпуса | Нержавеющая сталь |
| Габаритные размеры без кабельных вводов (ФхВ), не более | D150 х 105 мм |
| Масса, не более: | 5,5кг |
Режим работы и тип сигнала оповещения выбирается пользователем с помощью dip-переключателей. Возможны два режима работы: с автоматическим переключением на вторую ступень оповещения через заданное время; выбор ступени оповещения с помощью внешнего управляющего сигнала. Вид звукового оповещения выбирается пользователем независимо для каждой ступени с помощью групп dip-переключателей. Для каждой ступени имеется отдельная группа, состоящая из трех dip-переключателей.
| Номер сигнала | Положение переключателя (0=OFF; 1=ON) |
Описание сигнала | Вид сигнала |
| 0 | 000 | нет звука | |
| 1 | 001 | сирена 2.3кГц, частотная модуляция ±10% с периодом 1Гц |  |
| 2 | 010 | сирена 2.3кГц, частотная модуляция ±10% с периодом 2Гц |  |
| 3 | 011 | трель 2.3кГц, частотная модуляция ±10% с периодом 7Гц |  |
| 4 | 100 | прерывистый 2.3кГц, период повторения 1Гц |  |
| 5 | 101 | прерывистый 2.3кГц, период повторения 2Гц |  |
| 6 | 110 | переключение частот 2..2.3кГц, период 2Гц |  |
| 7 | 111 | непрерывный с частотой 2.3кГц |  |
| Оповещатель с питанием постоянным током Орбита МК М ОП-З | |
| Способ переключения | Подача напряжения между входом «ST2» (7,8) и минусом питания «-» (4,5) (Рис.Б1) |
| Активное состояние внешнего сигнала управления | Высокое |
| Активный уровень сигнала управления, не менее | 6В |
| Максимальное допустимое напряжение, приложенное к управляющему входу «ST2» относительно минус питания «-» | 30В |
| Ток входа при активном уровне сигнала, не более | 0,3мА |
| Оповещатель с питанием переменным током Орбита МК М ОП-З-220 | |
| Способ переключения | Подача напряжения на изолированные входы управления «S2L» (5,6) и «S2N» (7,8) (рис.Б2) |
| Активное состояние внешнего сигнала управления | Высокое |
| Уровень сигнала управления для активации, не менее | 165Вас |
| Максимальное допустимое напряжение, приложенное к управляющему входу | 250Вас |
| Ток входа при активном уровне сигнала, не более | 2мА |
| Напряжение изоляции между входом управления и входом питания | 1500Вrms |
Пример записи обозначения при заказе:
| ОРБИТА МК М ОП-З | - 220 - | Н |
| 1 | 2 | 3 |
Обозначение типа кабельного ввода:
К – для открытой прокладки кабеля диаметром 6,5-13,9 мм;
1/2ТВ – для прокладки кабеля диаметром 6,5-13,9 мм в трубе с присоединительной внутренней резьбой G1/2;
1/2ТН – для прокладки кабеля диаметром 6,5-13,9 мм в трубе с присоединительной наружной резьбой G1/2;
Б – для прокладки бронированного кабеля с диаметром внутренней оболочки 6,5-13,9 мм, внешней 15-21мм;
КМ10 – для прокладки кабеля диаметром 3,1-8,6 мм в металлорукаве РЗЦХ-10;
КМ12 – для прокладки кабеля диаметром 3,1-8,6 мм в металлорукаве РЗЦХ-12;
КМ15 – для прокладки кабеля диаметром 6,1-11,7 мм в металлорукаве РЗЦХ-15;
КМ20 – для прокладки кабеля диаметром 6,5-13,9 мм в металлорукаве РЗЦХ-20.
22.44.01.02993.141. Свидетельство о типовом одобрении "Российского морского регистра судоходства ЕАЭС N RU Д-RU.PA01.B.65998/21. Декларация соответствия ТР ТС 020/2011 "Электромагнитная совместимость технических средств" ЕАЭС N RU Д-RU.PA01.B.66129/21. Декларация соответствия ТР ТС 004/2011 "О безопасности низковольтного оборудования" ЕАЭС N RU Д-RU.PA01.B.66129/21. Декларация соответствия ТР ТС 020/2011 "Электромагнитная совместимость технических средств" ЕАЭС RU C-RU.ПБ74.B.00238/21. Сертификат соответствия ТР ЕАЭС 043/2017 "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" Руководство по эксплуатации. ОПОВЕЩАТЕЛЬ ЗВУКОВОЙ ПОЖАРНЫЙ ВЗРЫВОЗАЩИЩЕННЫЙ ОРБИТА МК М-З, ОРБИТА МК М-З-220В
