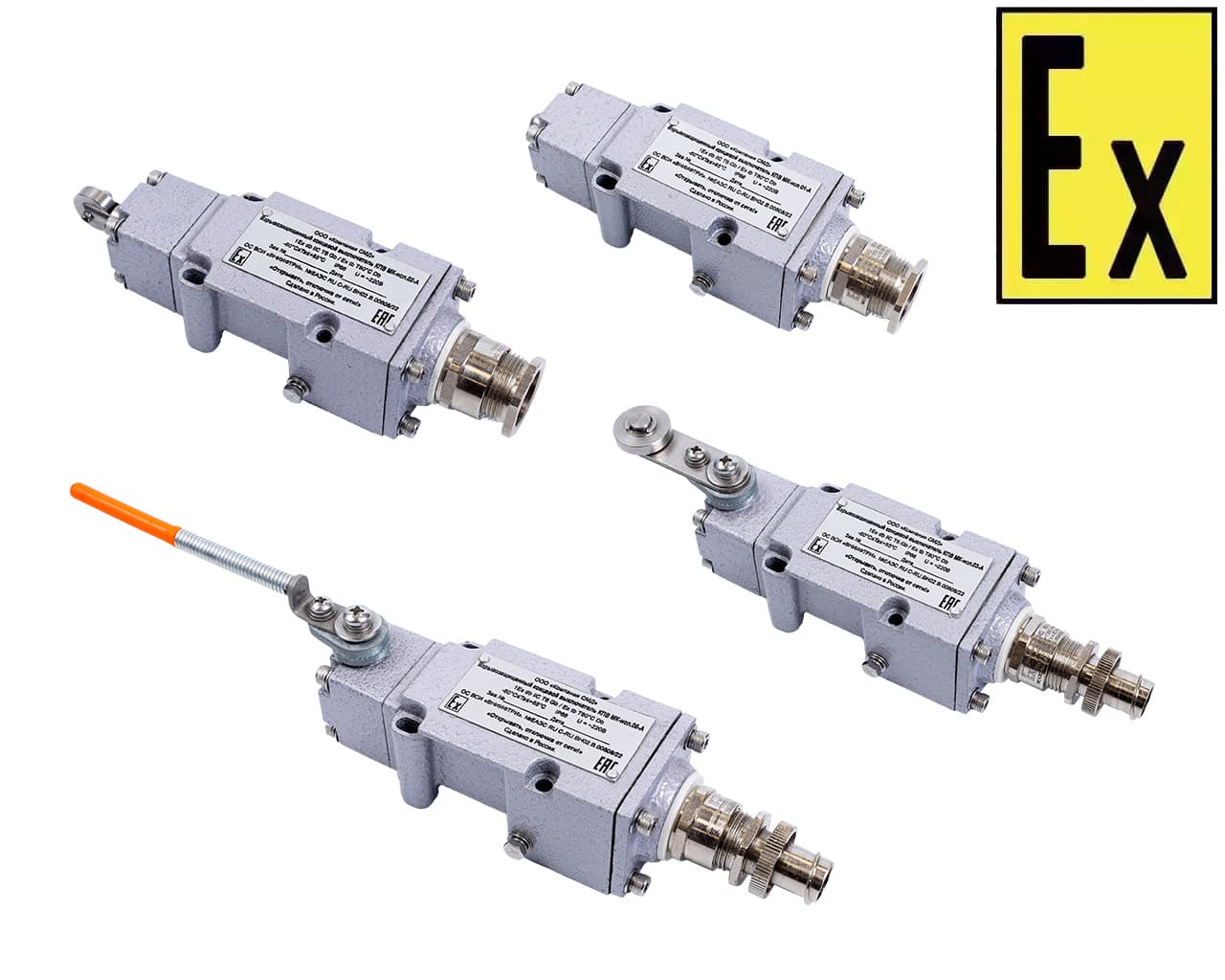

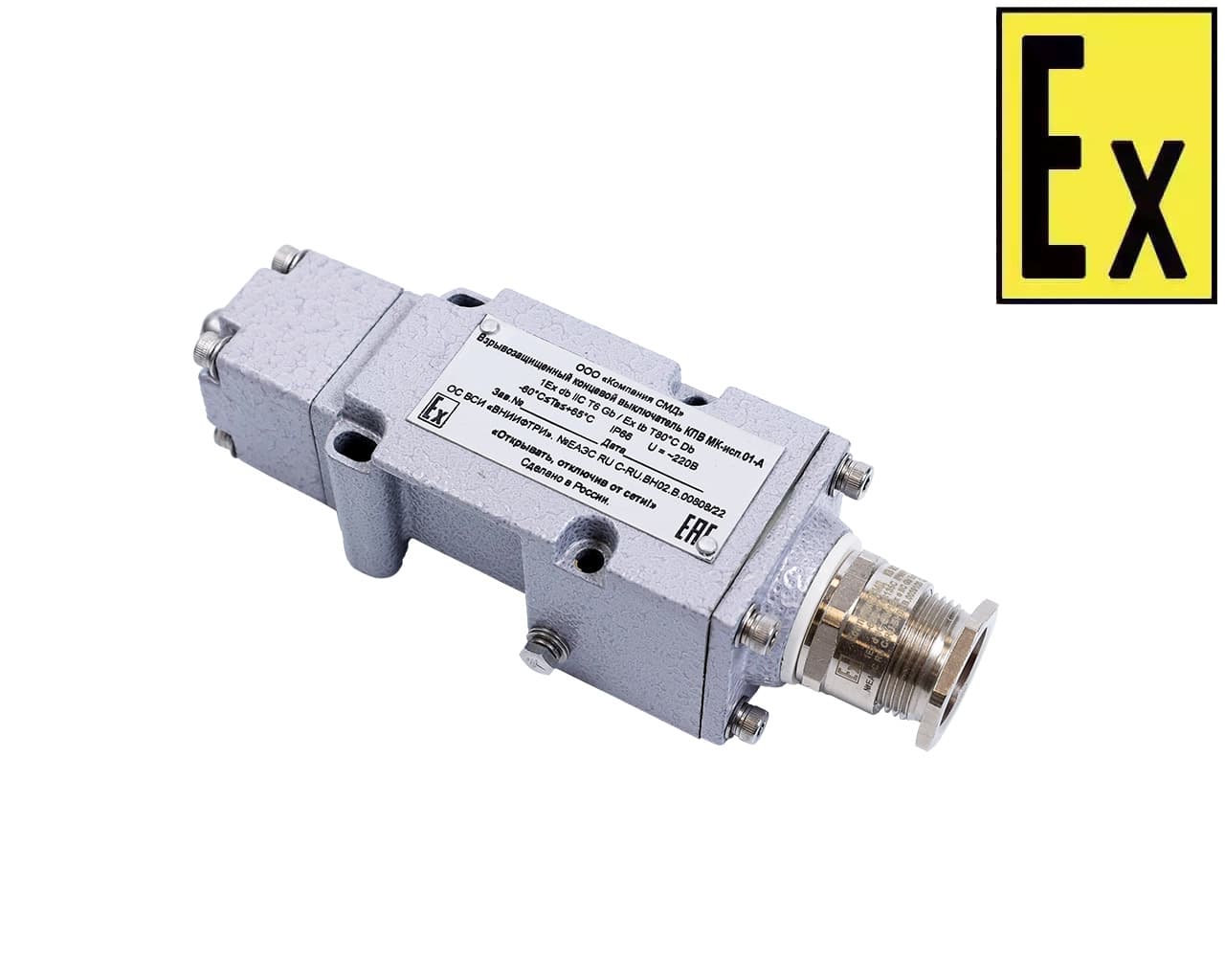

Выключатели предназначены для автоматического управления процессами за счет переключения цепей управления движущимися деталями механизмов. Назначение путевых выключателей предполагает сработку в определенных промежуточных точках на пути перемещения, а конечные выключатели срабатывают в крайних точках: в начале и конце пути.
Конструкция оборудования и их составных частей рассчитана на надежную и безопасную работу для потребителя и окружающих при условии их нормальной эксплуатации.

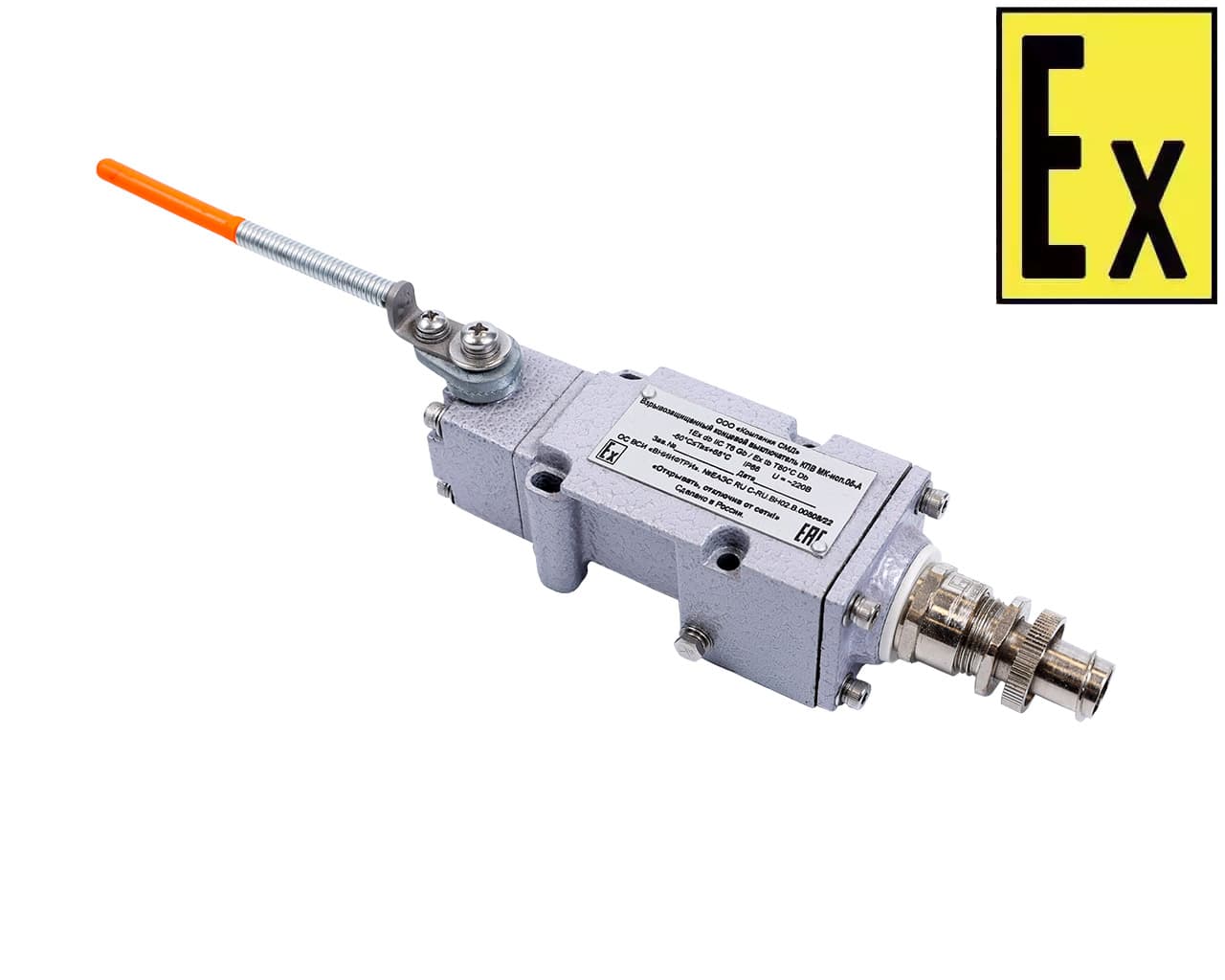

Приводной механизм является отдельным узлом выключателя и не влияет на параметры взрывозащиты, что позволяет менять эту часть. Приводной механизм имеет вид: рычажный, шпиндельный, кнопочный и т.п.
Изделия имеют виды взрывозащиты «Exd» по ГОСТ IEC 60079-1-2013, «Ext» по ГОСТ IEC 60079-31-2013 относятся к электрооборудованию группы II и III по ГОСТ 31610.0-2014 (IEC 60079-0:2011) и предназначены для применения во взрывоопасных зонах помещениях и наружных установок в соответствии с маркировкой взрывозащиты. Выключатели также относятся к группе I и применяются в рудниках, шахтах и их наземных строениях. Оборудование используется во взрывоопасных зонах класса 1 и 2 по ГОСТ IEC 60079-10-1-2011, ГОСТ 31439-2011 (EN 1710:2005). Окружающая среда может содержать взрывоопасные смеси газов, паров с воздухом категории IIA, IIВ, IIC и пыли IIIC по ГОСТ IEC 60079-31-2013.
| Материал корпуса | Алюминиевый сплав | |
| Маркировка взрывозащиты | 1Ex db IIС T6 Gb / Ex tb IIIС T80°С Db | |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66 | |
| Температурный класс оборудования | Т6 | |
| Температура окружающей среды в условиях эксплуатации | -600С<Та<+650С | |
| Тип контакта | НЗхНЗ НЗхНО НОхНО |
|
| Номинальное рабочее напряжение, В | Переменное напряжение | 240 AC |
| Постоянное напряжение | 250 DC | |
| Номинальный рабочий ток, А | При переменном напряжении | 3 АС |
| При постоянном напряжении | 0,27 DC | |
| Масса без кабельного ввода, не более, кг. | Алюминиевый сплав | 2,5 |
| Нержавеющая сталь | 4,8 | |
Структура условного обозначения:
| КПВ | – | Х1Х2 | ||
| | | | | |||
| | | └ | – Исполнение в зависимости от приводного устройства (исп. 01; исп. 02; исп. 03; исп. 04; исп. 05 и т.п.). | ||
| └ | – Наименование серии. | |||
