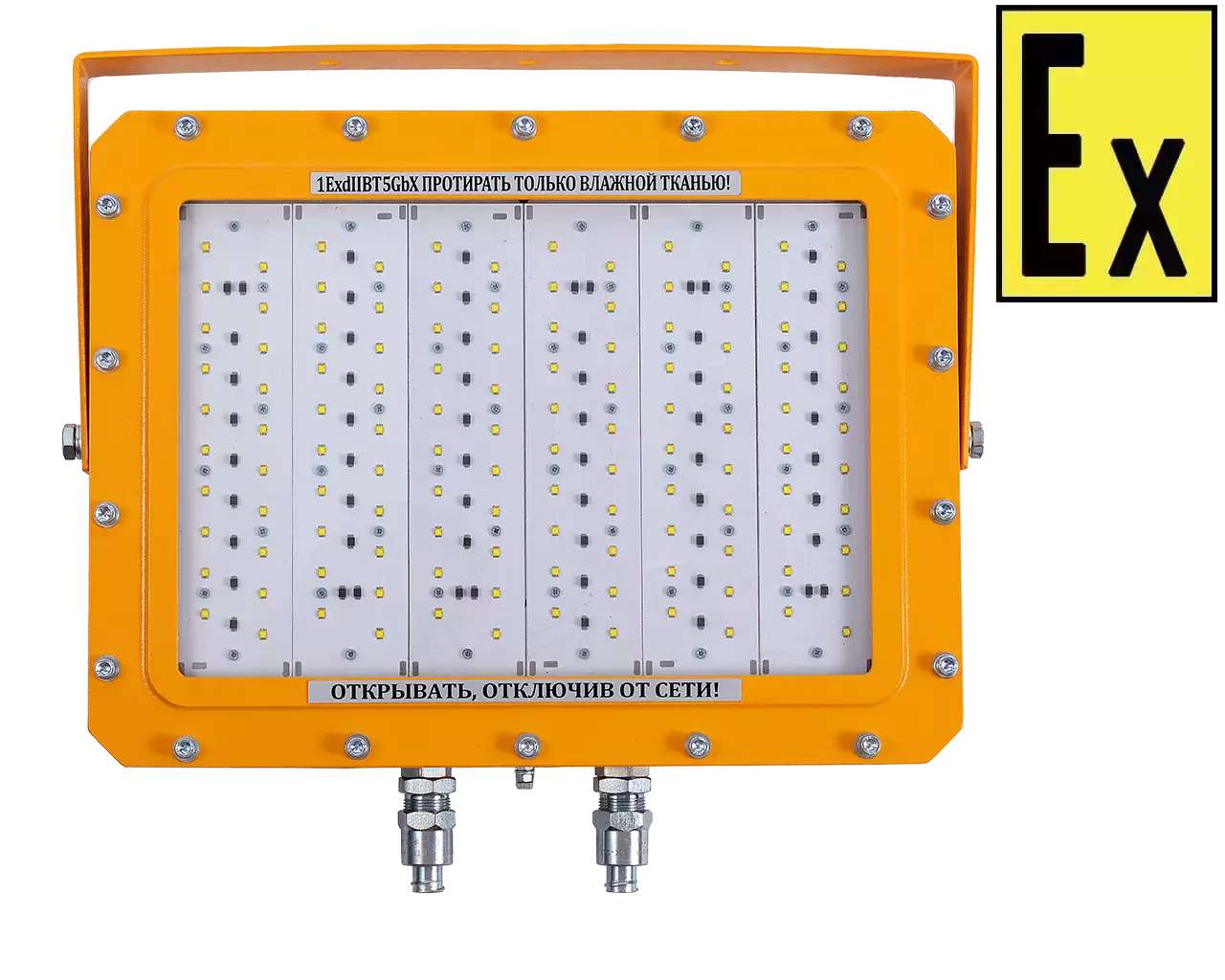

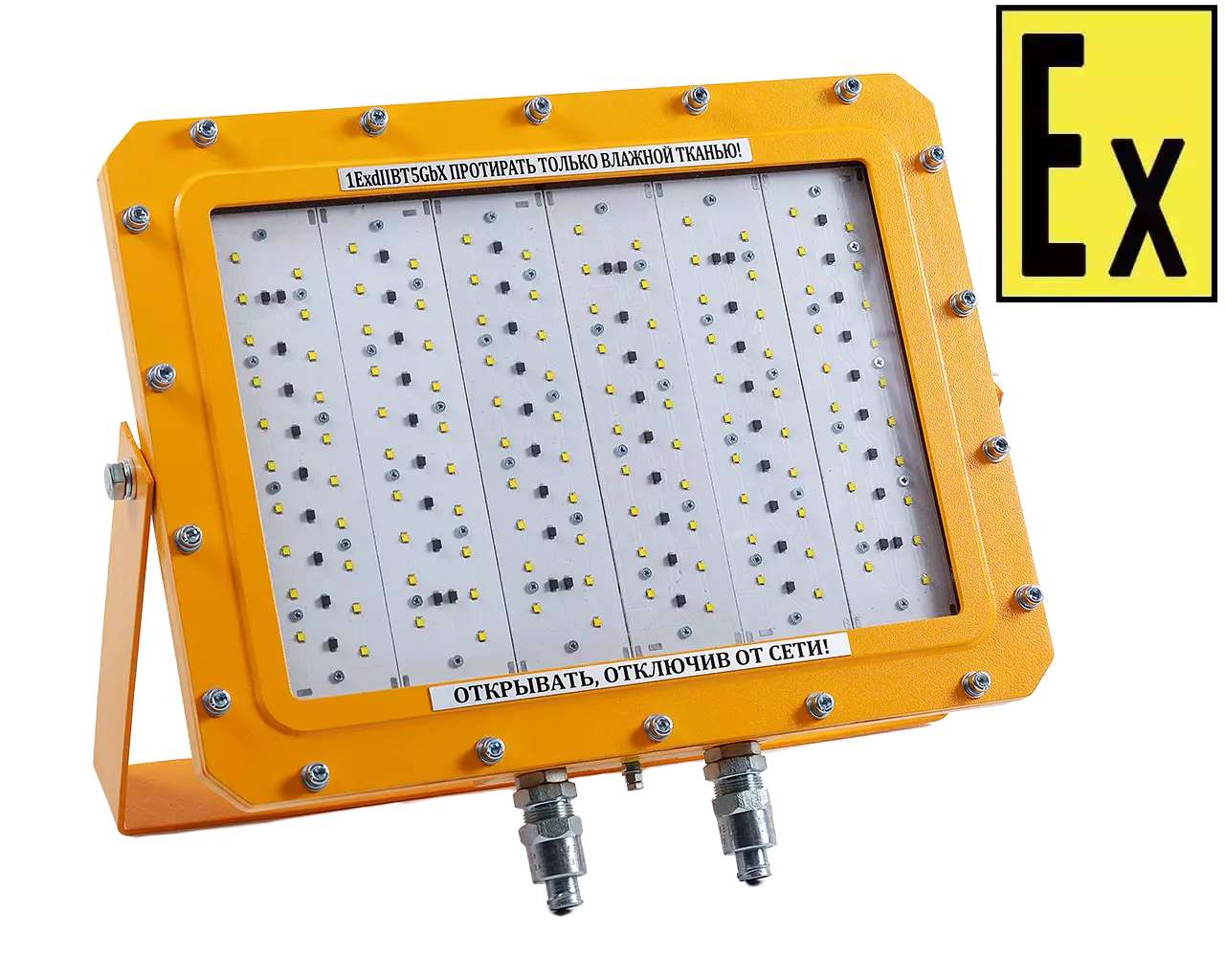

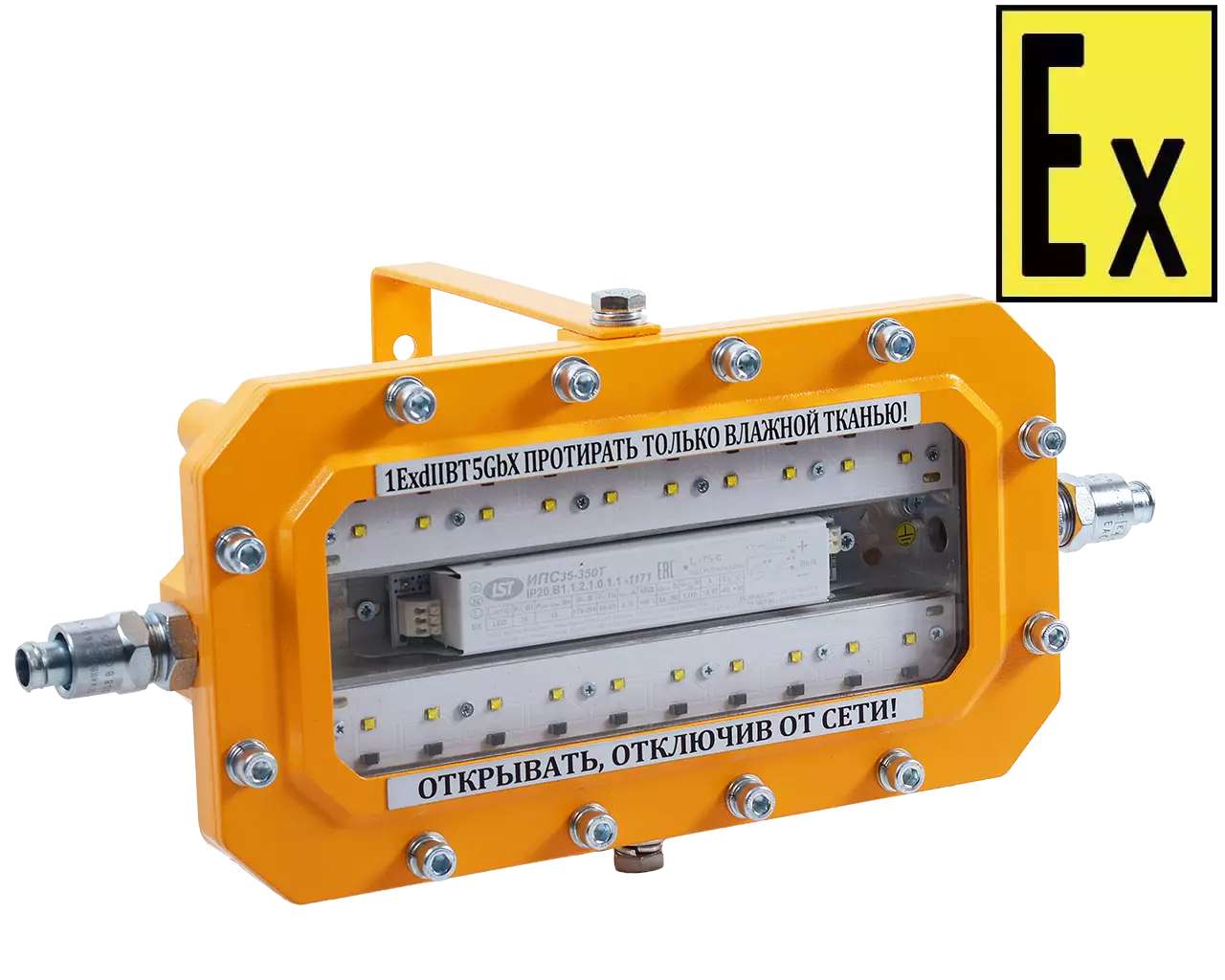

Светильники предназначены для освещения производственных помещений, складов, эстакад, элементов транспортной инфраструктуры, а также для наружного освещения и прочих зон, где может присутствовать взрывоопасный газ или пыль, в соответствии с присвоенной маркировкой взрывозащиты указанной в сертификате соответствия ТР ТС 012/2011.
По способу применения светильники являются стационарными. Светильники имеют следующие типы монтажа: подвесные, настенные, потолочные и консольные.
Конструкция светильников и их составных частей рассчитана на надежную и безопасную работу при условии их нормальной эксплуатации.
Модели светильников различаются габаритными размерами, мощностью, напряжением питания. Материал корпуса – алюминиевый сплав. Светопропускающий материал – ударопрочное стекло или поликарбонат.
Светильники соответствуют общим требованиям по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и обеспечены следующими видами взрывозащиты: ГОСТ IEC 60079-1-2013 “взрывонепроницаемая оболочка “d”, ГОСТ IEC 60079-31-2013 оборудование с защитой от воспламенения пыли оболочками “t”. Маркировка взрывозащищенного электрооборудования, эксплуатационная температура и степень защиты оболочкой по ГОСТ 14254-2015 (IEC 60529:2013).
Светильники устанавливаются во взрывоопасных зонах класса 1 и 2 согласно классификации по ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) и других директивных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Светильники относятся к группе электрооборудования II и III по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и предназначены для применения во взрывоопасной зоне класса 1. Окружающая среда может содержать взрывоопасные смеси газов, паров с воздухом IIС или IIB, пыли категории IIIC.
|
Наименование параметра |
Значение |
||
|
20Вт, 40Вт, 60Вт, 80Вт |
1Ex db IIB T6 Gb X / Ex tb IIIC T800C Db X |
||
|
100Вт, 120Вт |
1Ex db IIB T5 Gb X / Ex tb IIIC T950C Db X |
||
| Напряжение питания, В |
~220В±20% АС |
||
|
=24В±10% DC |
|||
|
=12В±10% DC |
|||
| Частота переменного тока, Гц |
50(60) |
||
| Мощность, Вт |
20, 40, 60, 80, 100, 120 |
||
| Световой поток, Лм |
20Вт |
1800 | |
|
40Вт |
3600 | ||
|
60Вт |
5400 | ||
| 80Вт |
7200 |
||
| 100Вт |
9000 |
||
| 120Вт |
10800 |
||
| Цветовая температура, К |
от 2700 до 6500 5000 по умолчанию |
||
|
20Вт, 40Вт, 60Вт, 80Вт |
T6 / T800C |
||
|
100Вт, 120Вт |
T5 / T950C |
||
| Индекс цветопередачи, Ra |
≥ 80 |
||
| Степень защиты, IP |
IP67 |
||
| Температура эксплуатации, 0С |
-400С ≤ Ta ≤ +500С |
||
| Места присоединения кабеля |
2Отв. M20x1.5 |
||
| Заземление |
M5 (внутренний и внешний заземляющие) |
||
| Материал корпуса |
Алюминиевый сплав |
||
| Светопропускающий материал |
Ударопрочное стекло или поликарбонат |
||
| Габариты, не более, мм. |
20Вт |
175х330х50 |
|
|
40Вт |
320х320х70 |
||
|
60Вт |
|||
|
80Вт |
425х320х70 |
||
|
100Вт |
|||
|
120Вт |
|||
| Масса, не более, кг. |
20Вт |
5,5 |
|
| 40Вт |
9,2 |
||
|
60Вт |
|||
|
80Вт |
14,3 |
||
|
100Вт |
|||
|
120Вт |
|||
| Модель светильника | Напряжение питания, В | Потребляемый ток, не более, Аэфф | Пусковой ток, не более, Аэфф | Макс. ток монтажных клемм, Аэфф |
| ЗЕНИТ МК 2.2-20 | 220 | 0,14 | 0,4 | 16 |
| 12 | 2,1 | - | 25 | |
| 24 | 2,1 | - | 25 | |
| ЗЕНИТ МК 2.2-40 | 220 | 0.3 | 0.6 | 16 |
| 12 | 5 | - | 25 | |
| 24 | 2.5 | - | 25 | |
| ЗЕНИТ МК 2.2-60 | 220 | 0.5 | 1.1 | 16 |
| 12 | 7.5 | - | 25 | |
| 24 | 3.7 | - | 25 | |
| ЗЕНИТ МК 2.2-80 | 220 | 0.6 | 1.1 | 16 |
| 12 | 10 | - | 25 | |
| 24 | 5 | - | 25 | |
| ЗЕНИТ МК 2.2-100 | 220 | 0.8 | 1.6 | 16 |
| 12 | 12.5 | - | 25 | |
| 24 | 6.3 | - | 25 | |
| ЗЕНИТ МК 2.2-120 | 220 | 0.9 | 1.6 | 16 |
| 12 | 15 | - | 25 | |
| 24 | 7.5 | - | 25 |
| ЗЕНИТ МК | - 2.2 - | YYY |
| 1 | 2 | 3 |
