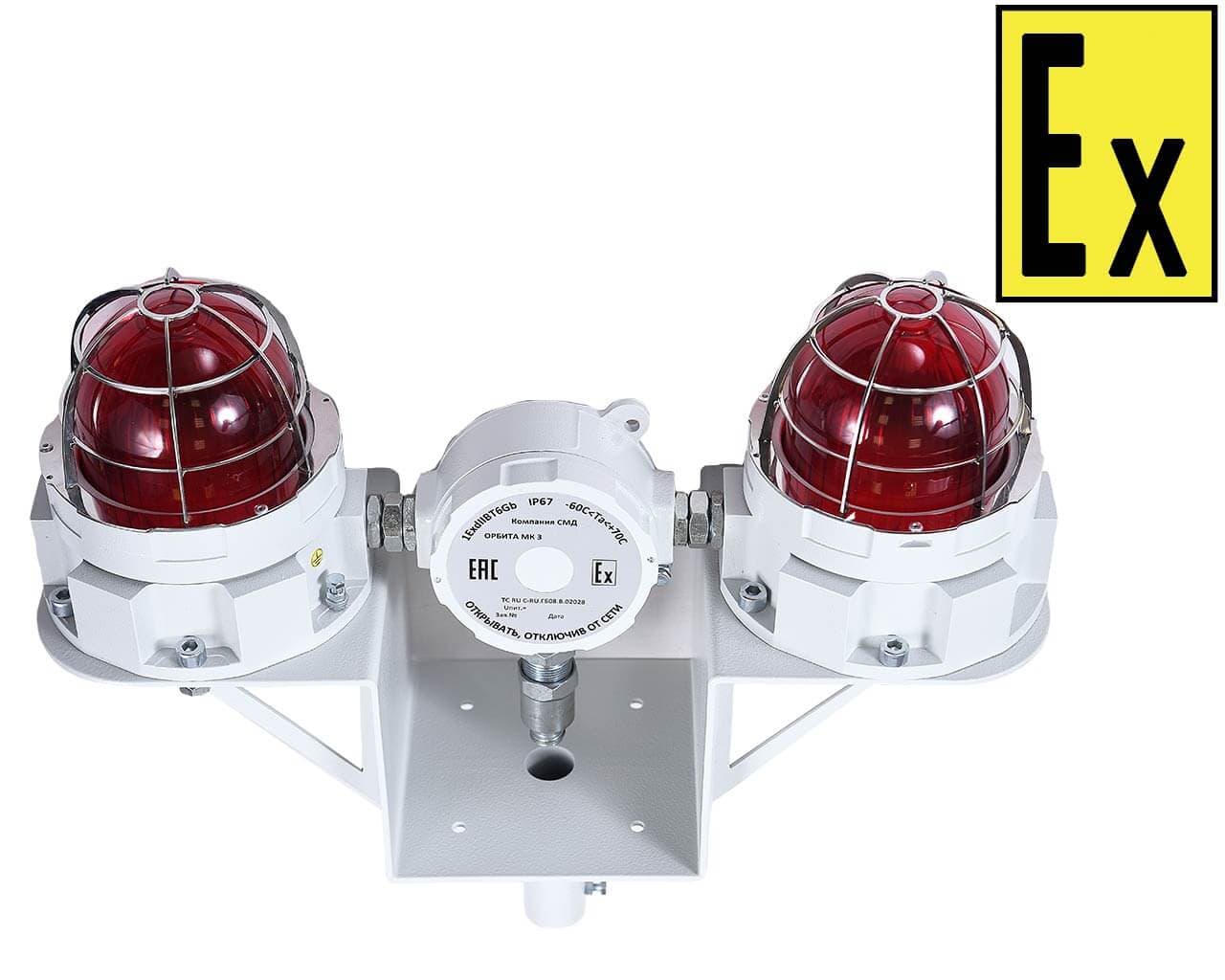

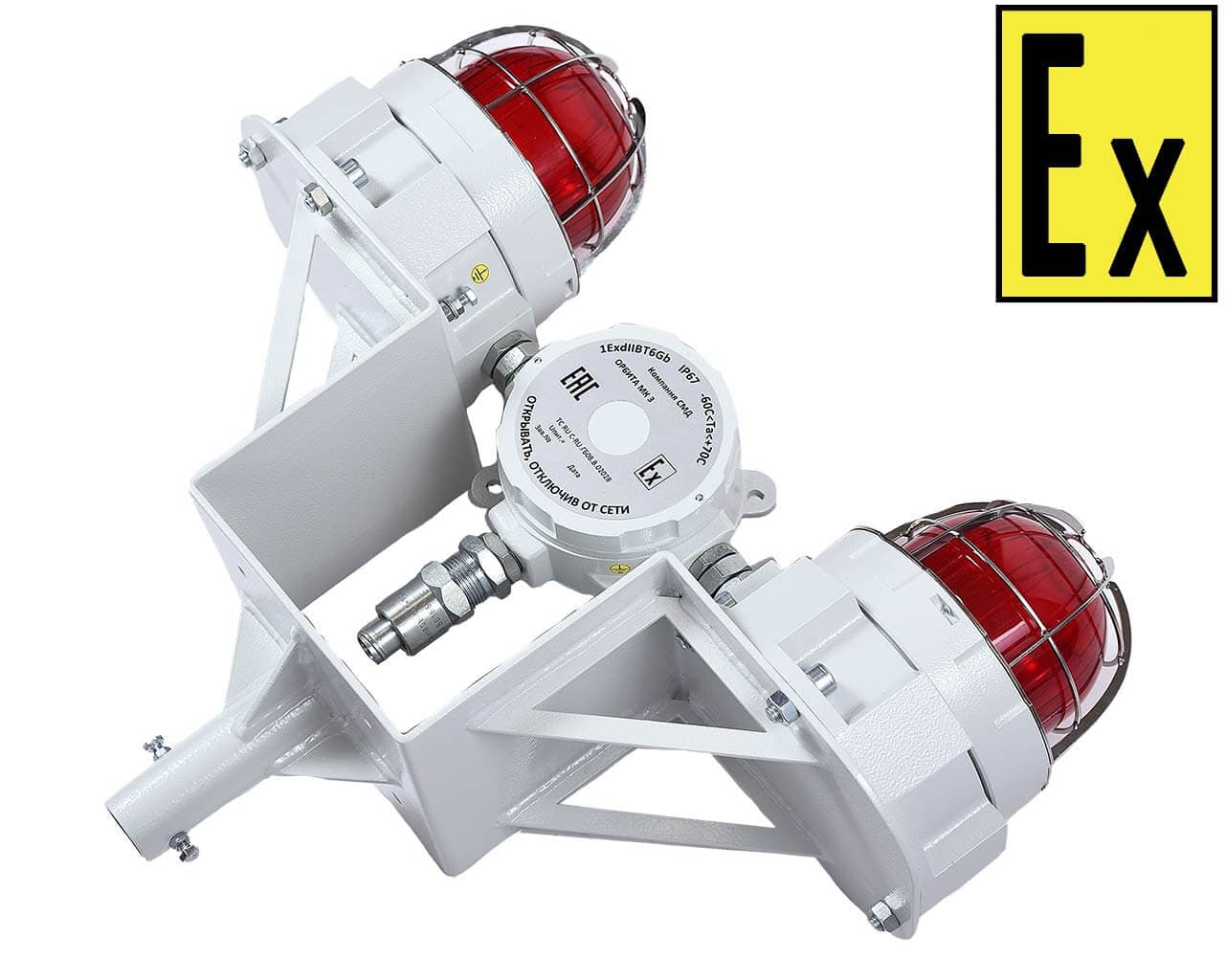

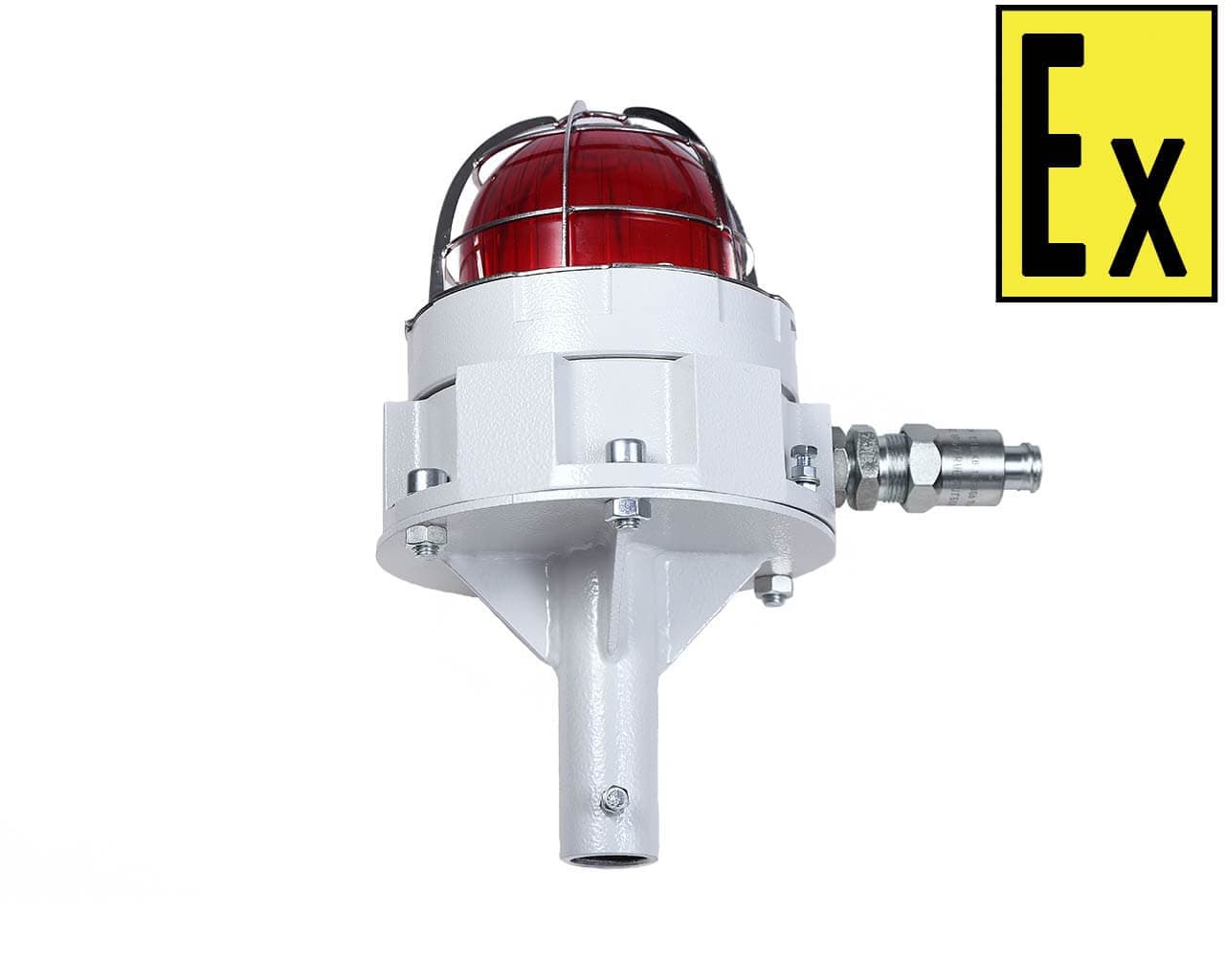

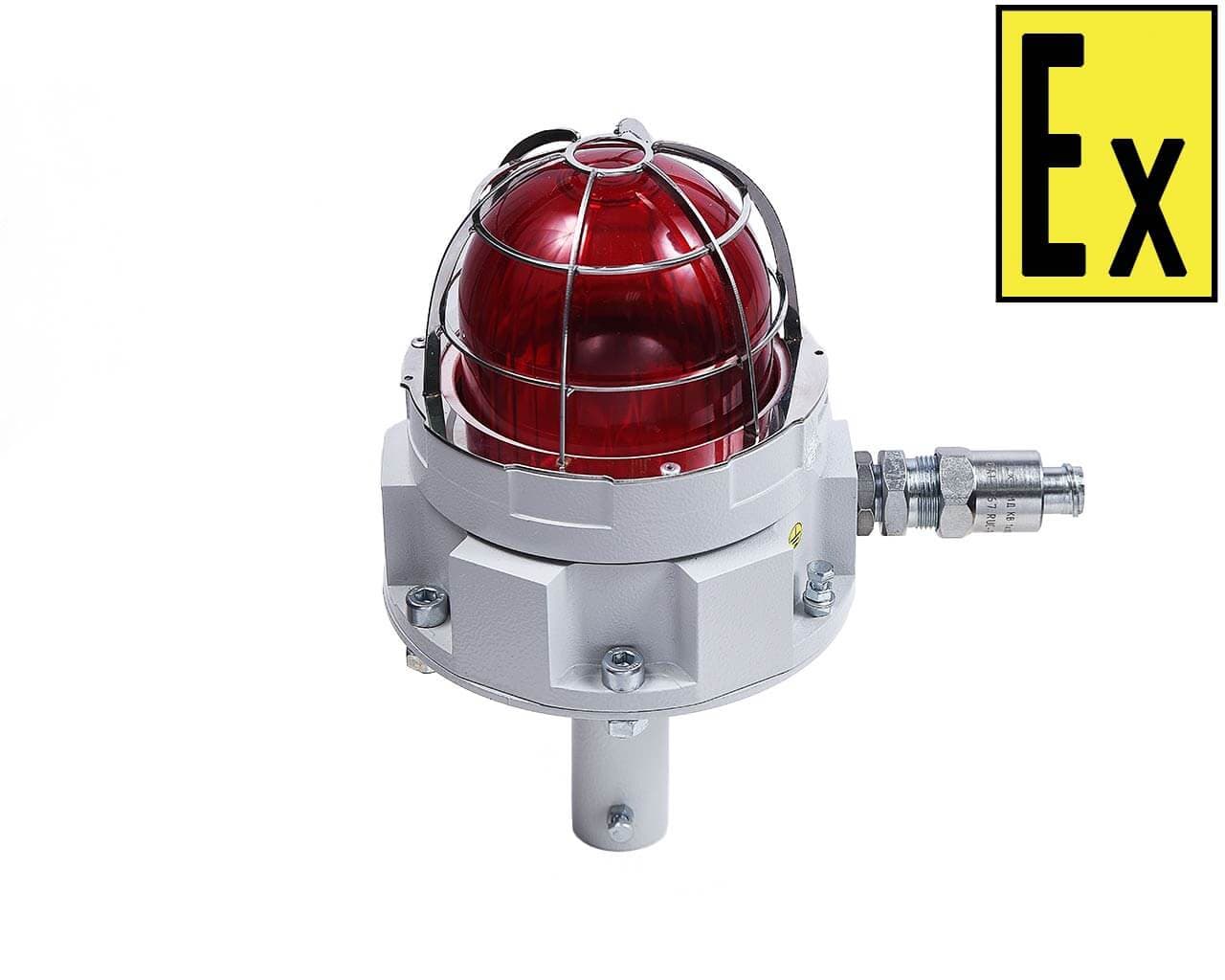

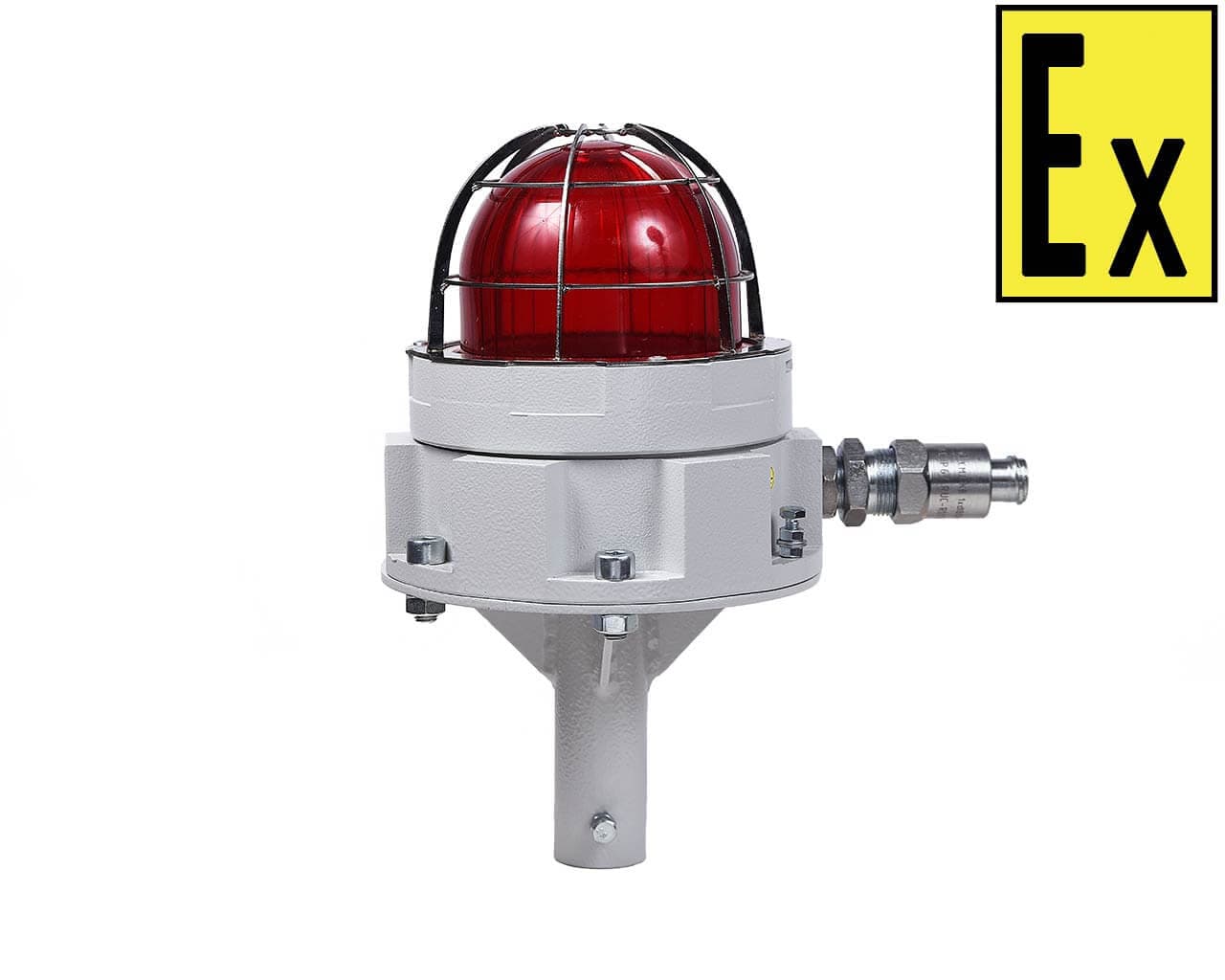

Заградительные огни серии «Орбита МК С ЗО» предназначены для световой маркировки высотных объектов, представляющих угрозу безопасности воздушного движения, а также для светосигнализации на наземных объектах, таких как башни связи, антенные мачты, дымовые трубы, нефтяные вышки, мачты ЛЭП. Представляют собой металлическую коробку, с расположенным в ней светорассеивающим колпаком и защитной решеткой. Внутри колпака находится комплект светодиодов красного цвета с широким углом свечения, настраиваемых на 2 режима работы: постоянное свечение и мигание, которые меняются с помощью dip-переключателей пользователем самостоятельно. Корпус огней образует взрывозащищенную оболочку и соответствует типу взрывозащиты 1Ex d IIB T6 Gb по ГОСТ Р МЭК 60079-0-2011. Устройства могут быть применены в взрывоопасных зонах и помещениях 1 и 2 классов по ГОСТ IEC 60079-10-1-2011 и ГОСТ IEC 60079-14-2011. Герметизацию корпуса огней обеспечивает уровень защиты оболочки IP67 по ГОСТ 14254-2015. Заградительные огни могут быть представлены в двух вариантах: сдвоенные (2 светосигнальных устройства, соединенных между собой коммутационной коробкой КВМК Тип А), либо одиночные. Каждый из вариантов предусматривает индивидуальный кронштейн с возможностью крепления на трубу с резьбой G3/4, либо на ровную поверхность. Корпуса устройств могут изготовляться из алюминиевого сплава или нержавеющей стали.
Заградительные огни комплектуются взрывозащищенными кабельными вводами серии КВ ТУ 3449-138-81888935-2016 производства «ООО Компания СМД» (1 шт для сдвоенных, 2 шт для одиночных). Присоединительная резьба кабельных вводов М20х1,5. Кабельные вводы позволяют ввести и вывести кабели круглого сечения диаметром 6.5-13.9мм. Доступные варианты кабельных вводов:
Отличительные особенности:
| Маркировка взрывозащиты | 1Ex d IIB T6 Gb |
| Степень защиты оболочки по ГОСТ 14254 | IP 67 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ1 |
| Рабочая температура окружающей среды | -60°C < Ta < +70°C |
| Напряжение питания |
Постоянное напряжение 12-24В Переменное напряжение 220В 50Гц |
| Ток потребления (для одиночного устройства), не более |
При постоянном напряжении 12-24В: 0,75А При переменном напряжении 220В: 0,08А |
| Компоновка |
1Х (одиночные): 1 светосигнальное устройство 2Х (сдвоенные): 2 светосигнальных устройства + КВМК Тип А |
| Тип источника света | Комплект светодиодов высокой яркости |
| Сила света, не менее | 35 Кд |
| Режим работы комплекта светодиодов |
Постоянное свечение Мигание с частотой 1 Гц |
| Материал корпуса |
А: алюминиевый сплав Н: нержавеющая сталь |
| Масса, кг, не более |
1Х – А: 3,4 кг 2Х – А: 8,3 кг 1Х – Н: 6,1 кг 2Х – Н: 13,7 кг |
| Габаритные размеры (с учетом крепления на трубу), мм |
1Х: 150 х 150 х 250 2Х: 455 х 150 х 380 |
Система обозначения при заказе:
| Орбита МК-ЗО | – 1Х – | 12-24 | – А – | КМ10 – | Т | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
