| Обозначение | Резьба, DxP, L | размер под ключ S, мм |
| КВ М20 З | М20х1.5, 15мм | 27 |
| КВ М25 З | М25х1.5, 15мм | 36 |
| КВ М32 З | М32х1.5, 15мм | 41 |
| КВ М40 З | М40х1.5, 15мм | 50 |
| КВ М50 З | М50х1.5, 15мм | 55 |
| КВ М63 З | М63х1.5, 15мм | 70 |
| КВ М75 З | М75х1.5, 15мм | 80 |
| КВ М90 З | М90х1.5, 15мм | 110 |
| КВ NPT1/2 З | NPT1/2, 15мм | 27 |
| КВ NPT3/4 З | NPT3/4, 15мм | 36 |
| КВ NPT1 З | NPT1, 15мм | 41 |
| КВ NPT11/4 З | NPT11/4, 15мм | 50 |
| КВ NPT11/2 З | NPT11/2, 15мм | 55 |
| КВ NPT2 З | NPT2, 15мм | 70 |
| КВ NPT21/2 З | NPT21/2, 15мм | 80 |
| КВ NPT31/2 З | NPT31/2, 15мм | 110 |

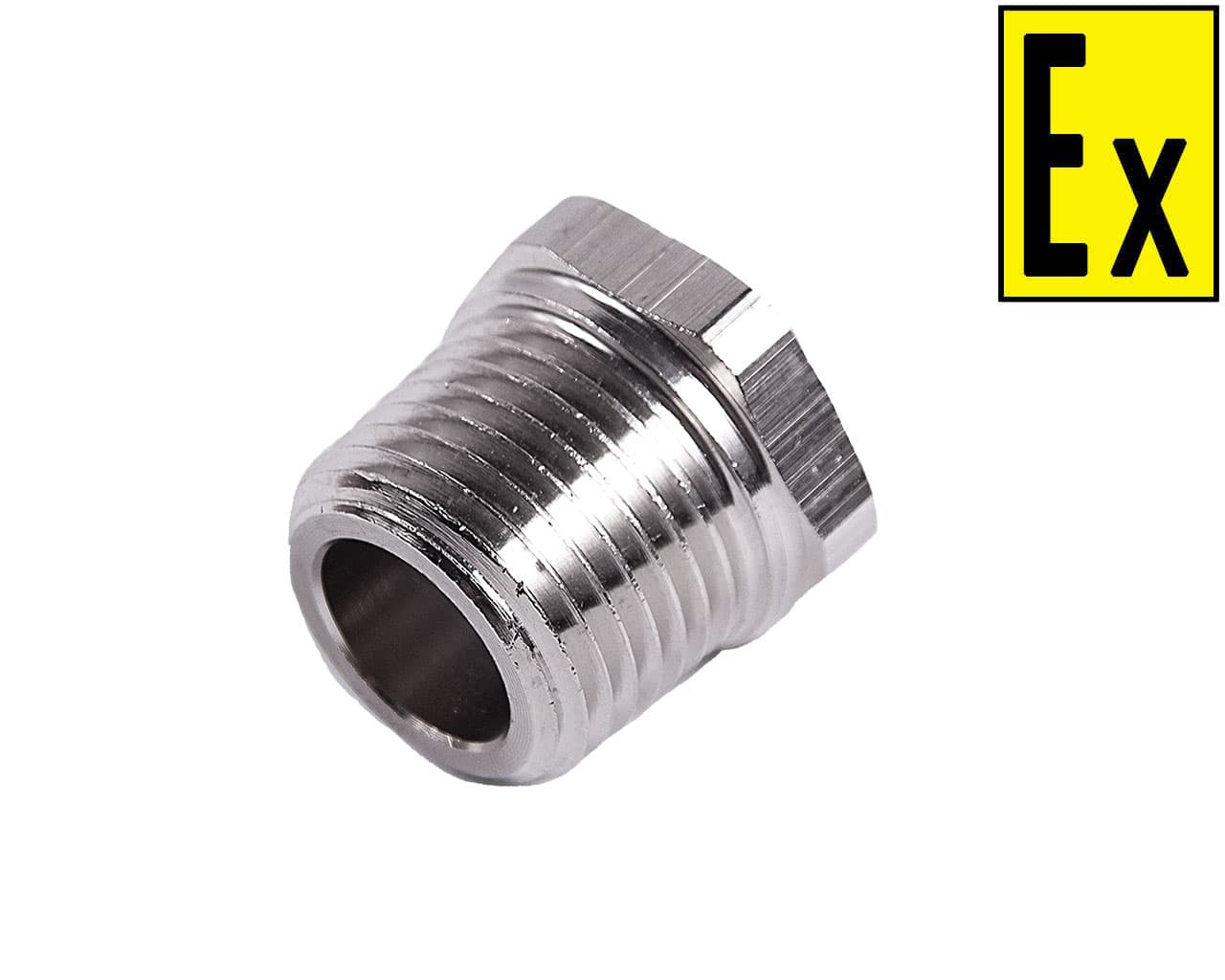

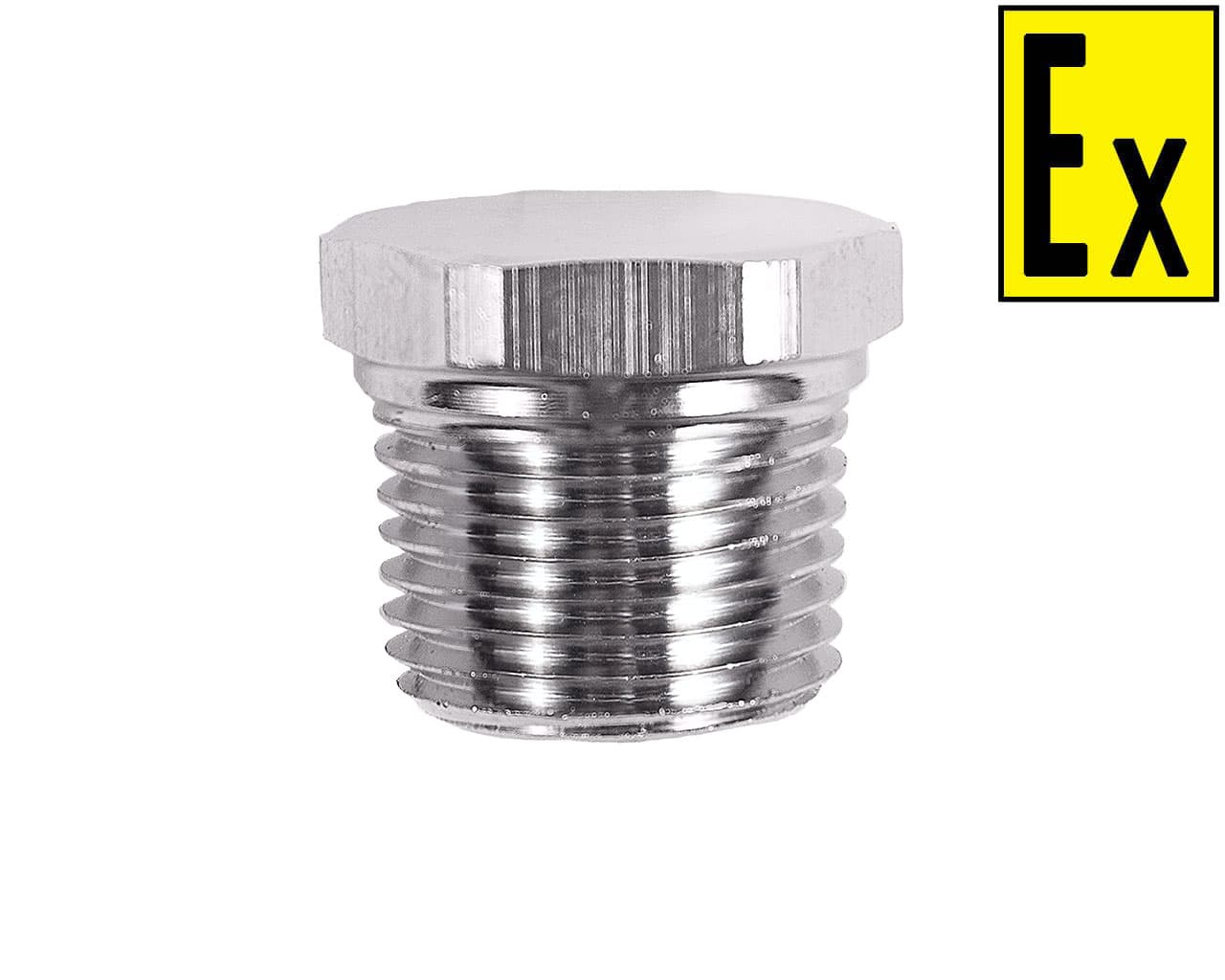

Заглушки предназначены для закрытия неиспользуемых отверстий как в трубопроводных системах, так и в оболочках.
Пример записи при заказе и в документации: КВ(1) М25(2) З(3) – Л(4)
1 – Обозначение серии;
2 – Обозначение присоединяемой резьбы (М25 – М25х1,5);
3 – Обозначение типа (З – заглушка );
4 – Материал корпуса (Л – никелированная латунь; Н – нержавеющая сталь).
Кабельные вводы серии КВ совмещают четыре вида взрывозащиты и имеют маркировку взрывозащиты:
«1Ex d IIC Gb / 1Ex e IIC Gb / Ex tb IIIC Db / РВ Ex d I Mb»
Ex-компоненты:
«Ex d IIC U / Ex e IIC U / Ex tb IIIC U / РВ Ex d I Mb U»
Перечисленное выше изделия серии КВ выпускаются в исполнениях, отличающихся: размером и типом присоединительной резьбы; материалом корпуса, кабельные вводы дополнительно типом присоединяемого кабеля.
Кабельные вводы, могут использоваться во взрывоопасных зонах класса 1 и 2 по ГОСТ IEC 60079-10-1-2011 и в соответствии с маркировкой взрывозащиты. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIA, IIВ, IIC, а также являются электрооборудованием группы III, предназначены для применения в местах опасных по взрывоопасным пылевым средам, подгруппа IIIC (проводящая пыль), IIIВ (непроводящая пыль) и IIIА (горючие летучие частицы) и соответствует ГОСТ IEC 60079-31-2013.
| Вид взрывозащиты | 1Ex d IIC Gb / 1Ex e IIC Gb / Ex tb IIIC Db/ РВ Ex d I Mb |
| Условия эксплуатации по ГОСТ 15150-69 | УХЛ1 |
| Материал: | никелированная латунь нержавеющая сталь |
| Температура эксплуатации: | -60°С <Ta<+135°С |
| Тип резьбы: | метрическая (М) трубная коническая (NPT). |
Все кабельные ввода могут быть укомплектованы защитными кожухами (оболочками)
Пример записи при заказе и в документации: КВ(1) М32(2) Б2ТВ1(3) – Л(4)
1 – Обозначение серии;
2 – Обозначение присоединяемой резьбы (М32 – М32х1,5);
3 – Обозначение типа ввода (Б2ТВхх – для бронированного кабеля с двойным уплотнением в трубе с внутренней резьбой;
4 – Материал корпуса (Л – никелированная латунь; Н – нержавеющая сталь).
