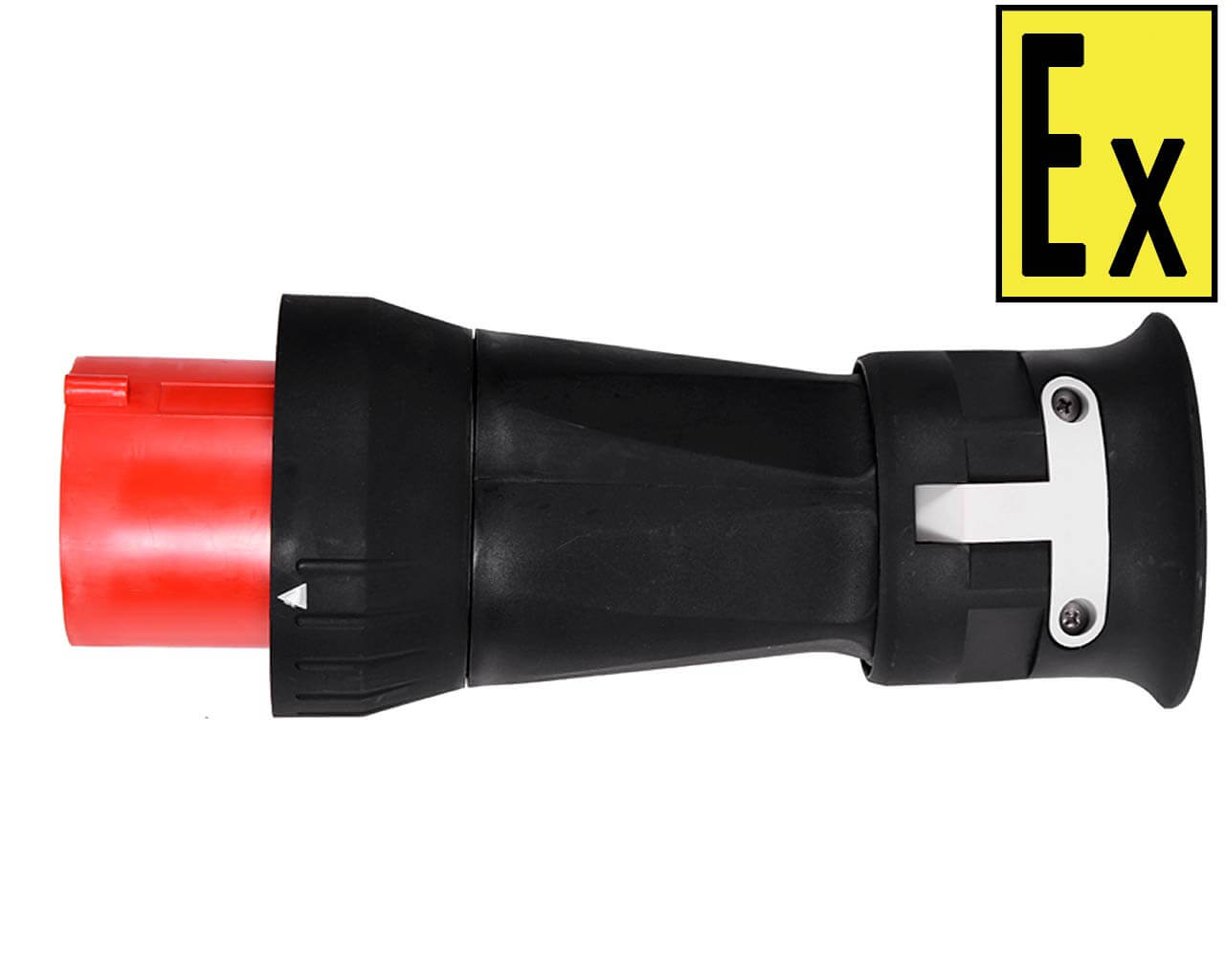

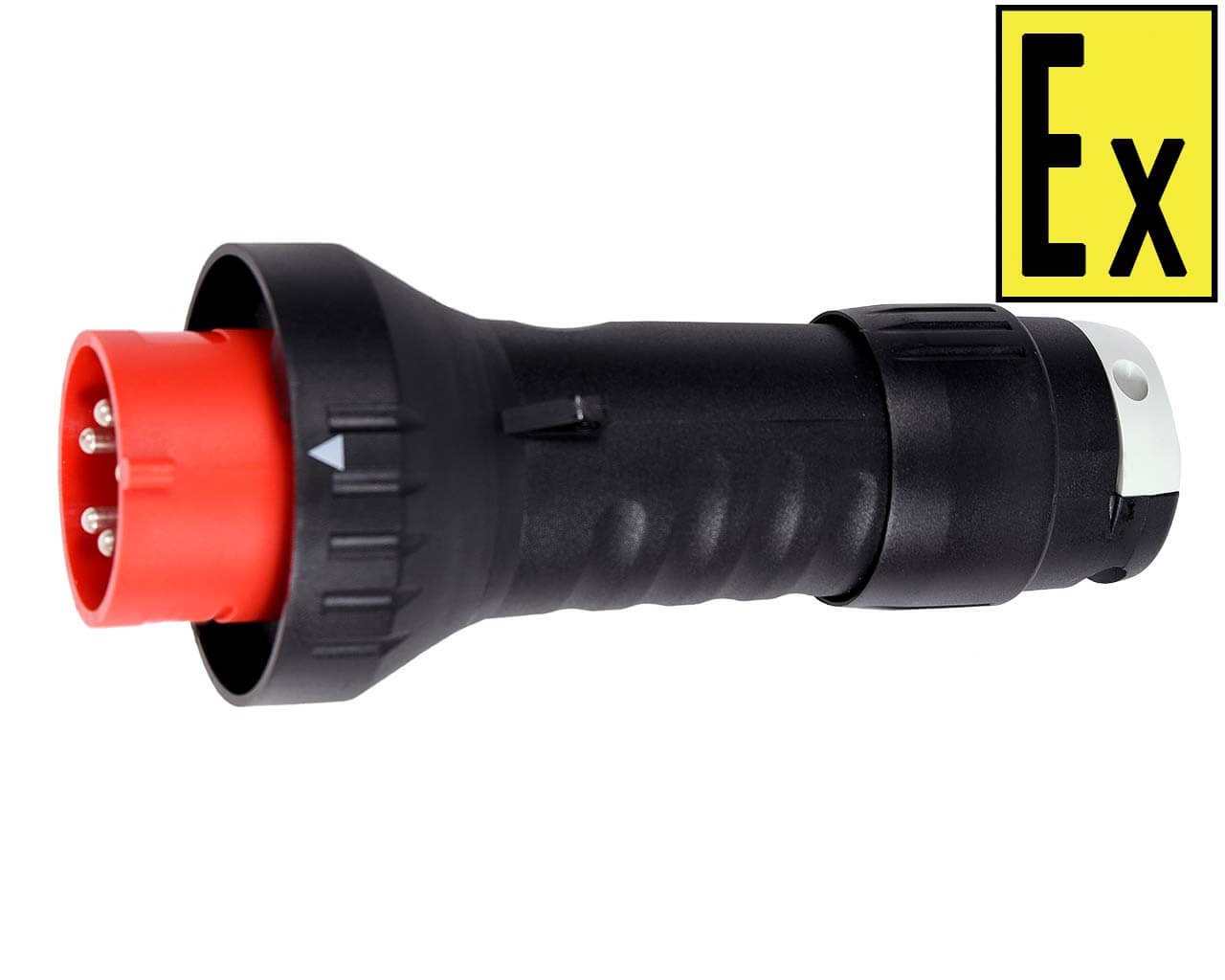

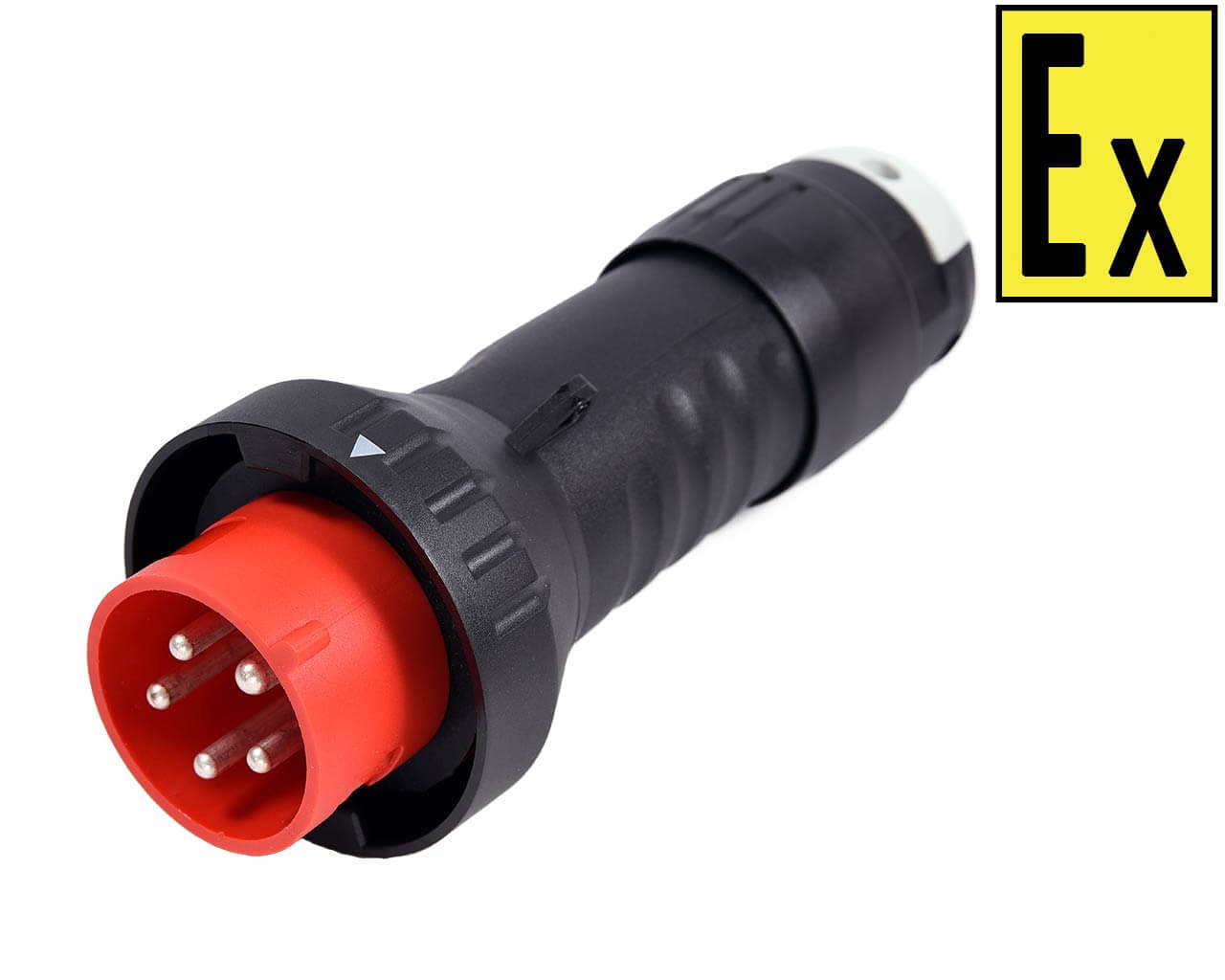

Взрывозащищенная вилка ВР ВЗ ВН, является разъемом, для подключения передвижного оборудования, путем полного соединения с взрывозащищенной розеткой ВР ВЗ РН или ВР ВЗ РВ и перемещения её в положение «ВКЛ» и рассчитаны на номинальное напряжение не более 690 В постоянного и переменного тока частотой 50 (60) Гц и номинальным током не более 125 А.
Взрывозащищенные разъемы по своей конструкции могут эксплуатироваться как на открытых производственных площадках, так и в производственных помещениях, занятых в добыче, переработке и транспортировке нефти и газа, химической промышленности, а также в шахтах и рудниках опасных по газу и пыли.
| Вид взрывозащиты | 1Ex d e IIС T6…Т5 Gb Х / Ex tb IIIС T85°C… Т1000С Db Х |
| Материал корпуса | Полиамид. |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66 |
| Температурный класс оборудования | Т6 |
| Т5 | |
| Температура окружающей среды в условиях эксплуатации | -60°С ≤ Та ≤ 60°С |
| Количество контактов | 2, 3, 4, 5 |
| Номинальное напряжение в цепи переменного тока частоты 50 (60) Гц, В | ~220, ~380 |
| Номинальное рабочее напряжение, В | не более ~690 |
| Номинальный рабочий ток, А | 16 (10)*, 32 (20)*, 63 (50, 60)*, 125 (100)* |
| ВР | ВЗ | Х1 / | Х2 / | Х3 | ВH | – Y – | Z | U | ||||||||||
| | | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
||||||||||
| | | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| Указывается для Ex-компонента.; |
||||||||||
| | | |
| | |
| | |
| | |
| | |
| | |
| | |
| Дополнительные элементы (кабельные ввода, заглушки и т.п.)*; |
|||||||||||
| | | |
| | |
| | |
| | |
| | |
| | |
Материал корпуса. (С - низкоуглеродистая сталь, Н - нержавеющая сталь). Алюминиевый сплав ставится по умолчанию и не прописывается в маркировке)*; | ||||||||||||
| | | |
| | |
| | |
| | |
| | |
| "Вилка наружная"; |
|||||||||||||
| | | |
| | |
| | |
| | |
| Количество полюсов (см. Приложение А); |
||||||||||||||
| | | |
| | |
| | |
| Номинальное напряжение, В (см. Приложение А); |
|||||||||||||||
| | | |
| | |
| Номинальный ток, А 10, 16, 20, 25, 32, 50, 60, 63, 80, 100, 125 (см. табл. №2 и примечание); |
||||||||||||||||
| | | |
| Вид взрывозащиты «e» по ГОСТ Р МЭК 60079-7-2012; |
|||||||||||||||||
| | Взрывозащищенный разъем. |
||||||||||||||||||
* В наименовании оборудования может не указываться.
22.44.01.02993.141. Свидетельство о типовом одобрении "Российского морского регистра судоходства Руководство по эксплуатации. Взрывозащищенные вилки, розетки, соединители и удлинители промышленного назначения серии – ВР МК, ВР ВЗ, ВС МК, ВС ВЗ, ВУ МК, ВУ ВЗ ЕАЭС RU C-RU.ВН02.B.00590/20. Сертификат соответствия ТР ЕАЭС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах"
