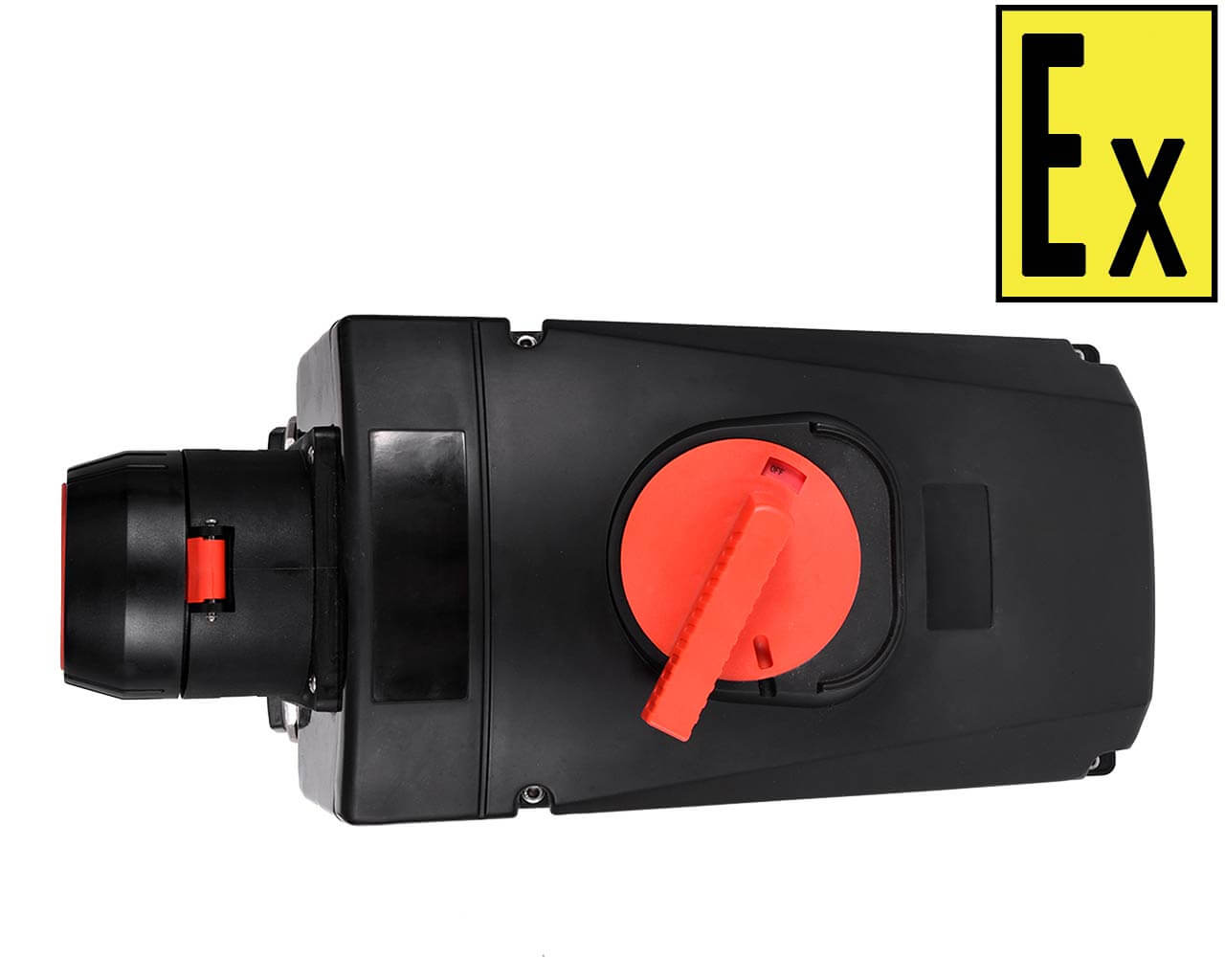

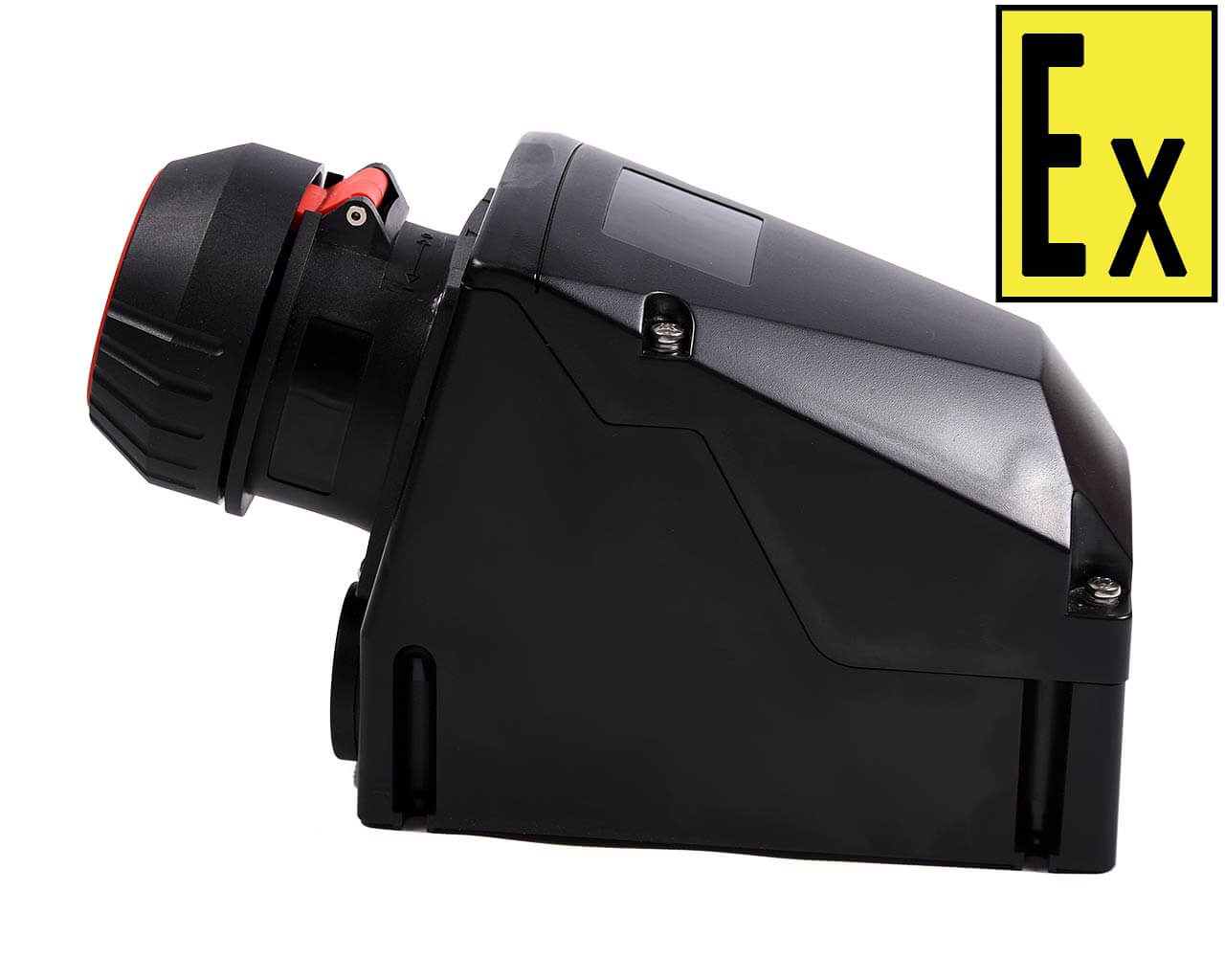

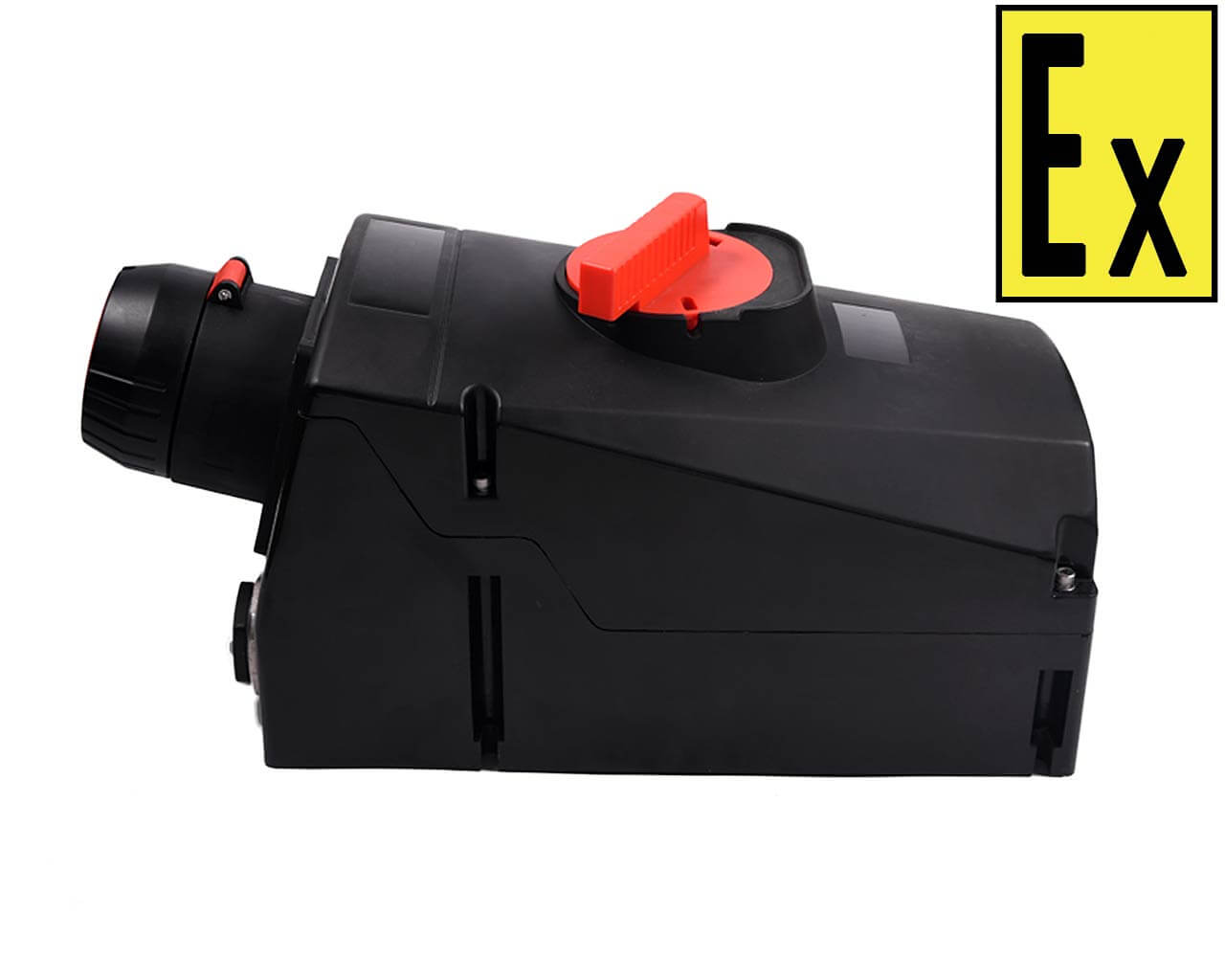

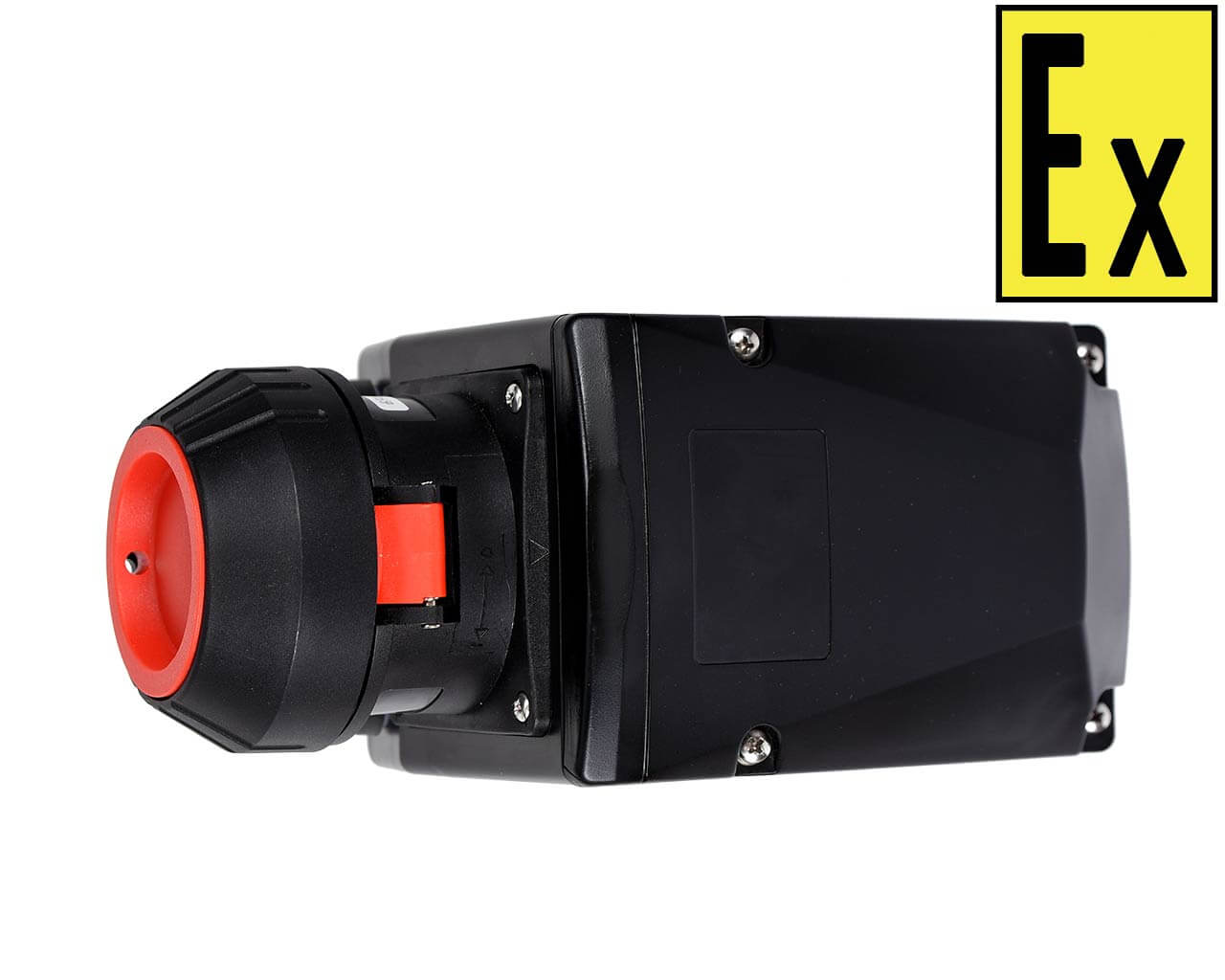

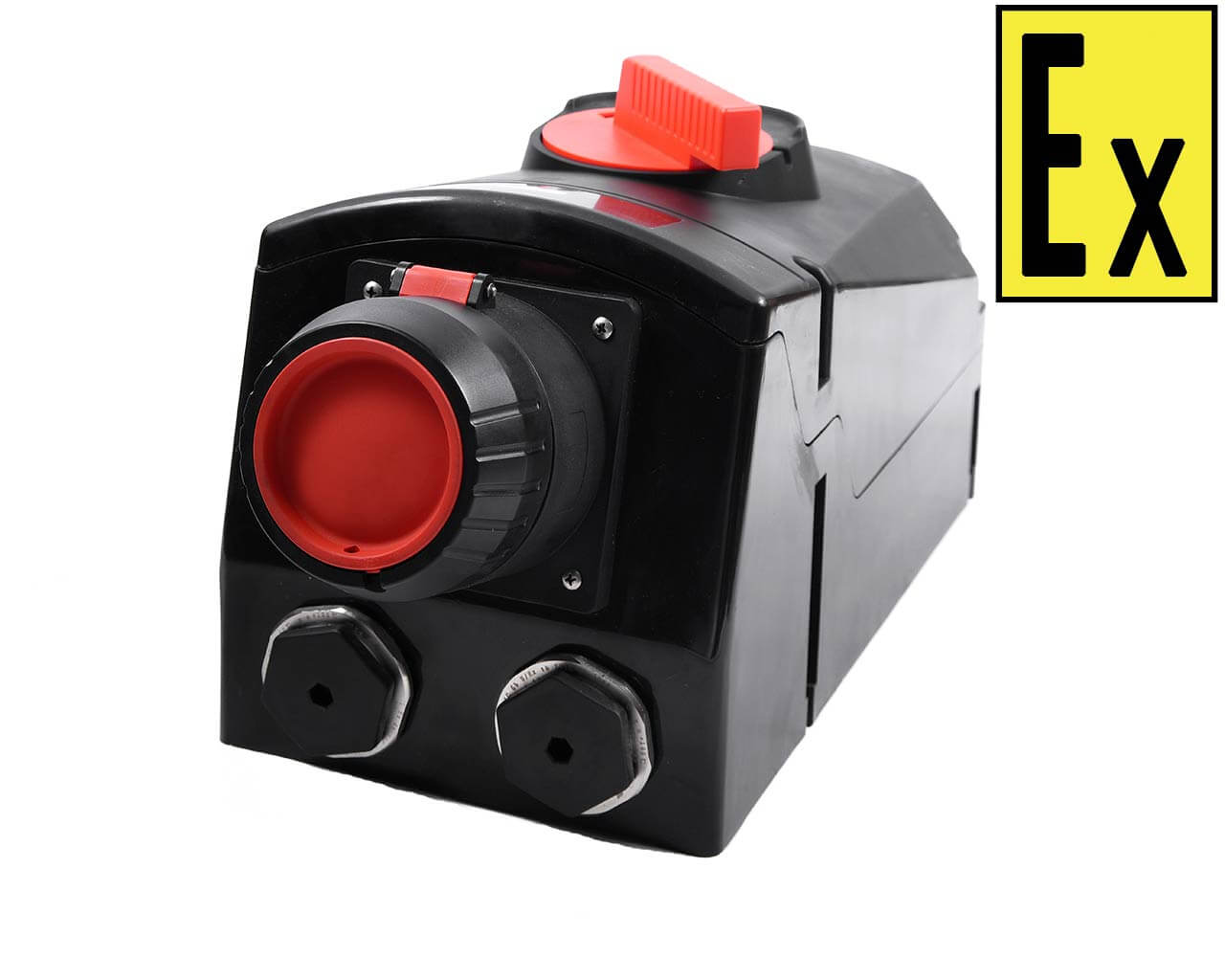

ВР ВЗ РОЗЕТКА НАРУЖНАЯ

Взрывозащищенная розетка наружной установки ВР ВЗ РН, является разъемом, для подключения передвижного оборудования, путем полного соединения с взрывозащищенной вилкой ВР ВЗ ВН и перемещения её в положение «ВКЛ» и рассчитаны на номинальное напряжение не более 690 В постоянного и переменного тока частотой 50 (60) Гц и номинальным током не более 125 А.

Взрывозащищенные разъемы по своей конструкции могут эксплуатироваться как на открытых производственных площадках, так и в производственных помещениях, занятых в добыче, переработке и транспортировке нефти и газа, химической промышленности, а также в шахтах и рудниках опасных по газу и пыли.

ВР ВЗ РН (Взрывозащищенный разъем: Розетка наружная)

Вид взрывозащиты	1Ex d e IIС T6…Т5 Gb Х / Ex tb IIIС T85°C… Т100⁰С Db Х
Материал корпуса	Полиамид.
Степень защиты оболочки по ГОСТ 14254-2015	IP66
Температурный класс оборудования	Т6
Температурный класс оборудования	Т5
Температура окружающей среды в условиях эксплуатации	-60°С ≤ Та ≤ 60°С
Количество контактов	2, 3, 4, 5
Номинальное напряжение в цепи переменного тока частоты 50 (60) Гц, В	~220, ~380
Номинальное рабочее напряжение, В	не более ~690
Номинальный рабочий ток, А	16 (10), 32 (20), 63 (50, 60), 125 (100)

Структура условного обозначения:

ВР

ВЗ

Х₁ /

Х₂ /

Х₃

– Y –

|
|

|
Указывается для Ex-компонента.;

|
|

|
Дополнительные элементы (кабельные ввода, заглушки и т.п.)*;

|
|

Материал корпуса. (С - низкоуглеродистая сталь, Н - нержавеющая сталь). Алюминиевый сплав ставится по умолчанию и не прописывается в маркировке)*;

|
|

|
"Розетка наружная";

|
|

|
Количество полюсов (см. Приложение А);

|
|

|
Номинальное напряжение, В (см. Приложение А);

|
|

|
Номинальный ток, А 10, 16, 20, 25, 32, 50, 60, 63, 80, 100, 125 (см. табл. №2 и примечание);

|
|

|
Вид взрывозащиты «e» по ГОСТ Р МЭК 60079-7-2012;

|
Взрывозащищенный разъем.

* В наименовании оборудования может не указываться.

Чертёж ВР ВЗ РОЗЕТКИ НАРУЖНОЙ

Приложение А

№ п/п	Номинальный рабочий ток, А	Номинальное рабочее напряжение, В	Частота, Гц	Тип	Габаритные и установочные размеры, мм
					L	B	H	К	K₁	Q
1	2	3	4	5	6
1	16 (10)	480~500	50/60	3Р + ⏚	236	110	147	135	100	7
2		380~415		3Р + N + ⏚	236	110	147	135	100	7
				3Р + ⏚	236	110	147	135	100	7
3		200~250		3Р + N + ⏚	236	110	147	135	100	7
				3Р + ⏚	223	90	138	115	80	7
				2Р + ⏚
4		100~130		1Р + N + ⏚	223	90	138	115	80	7
5		−36	−	2Р + ⏚	223	90	138	115	80	7
				2Р
6		−24	−	2Р + ⏚	223	90	138	115	80	7
				2Р
7	32 (20)	600~690	50/60	3Р + ⏚	285	120	165	170	110	7
8		480~500	50/60	3Р + ⏚
9		380~415	50/60	3Р + N + ⏚
				3Р + ⏚
10		200~250	50/60	3Р + N + ⏚
				3Р + ⏚
11	63 (50), (60)	600~690	50/60	3Р + ⏚	475	200	225	275	185	9
12		480~500		3Р + ⏚
13		380~415		3Р + N + ⏚
				3Р + ⏚
14		200~250		3Р + N + ⏚
				3Р + ⏚
15	125 (100)	600~690	50/60	3Р + ⏚	540	235	260	305	218	9
16		480~500		3Р + ⏚
17		380~415		3Р + N + ⏚
				3Р + ⏚
18		200~250		3Р + N + ⏚
				3Р + ⏚
