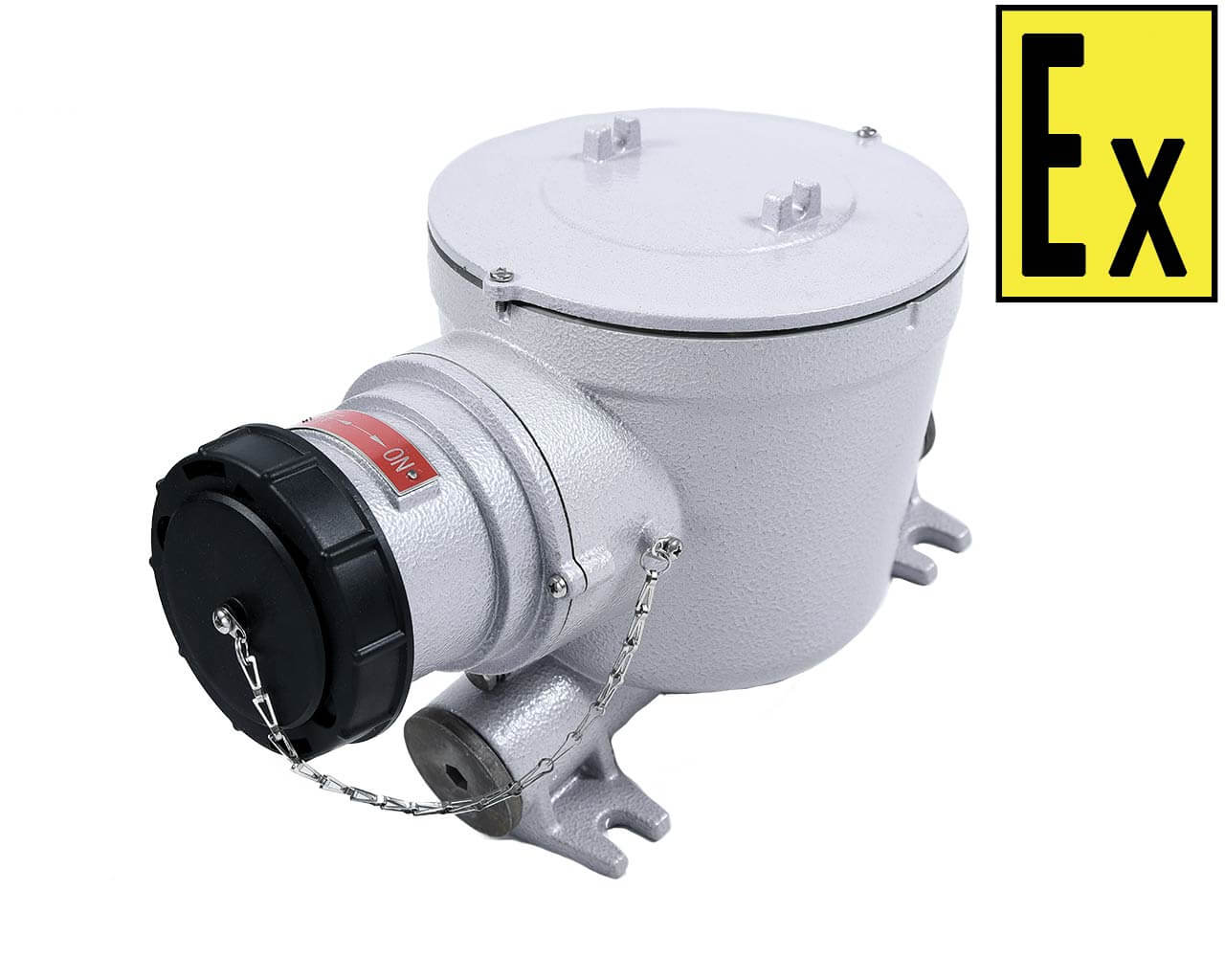

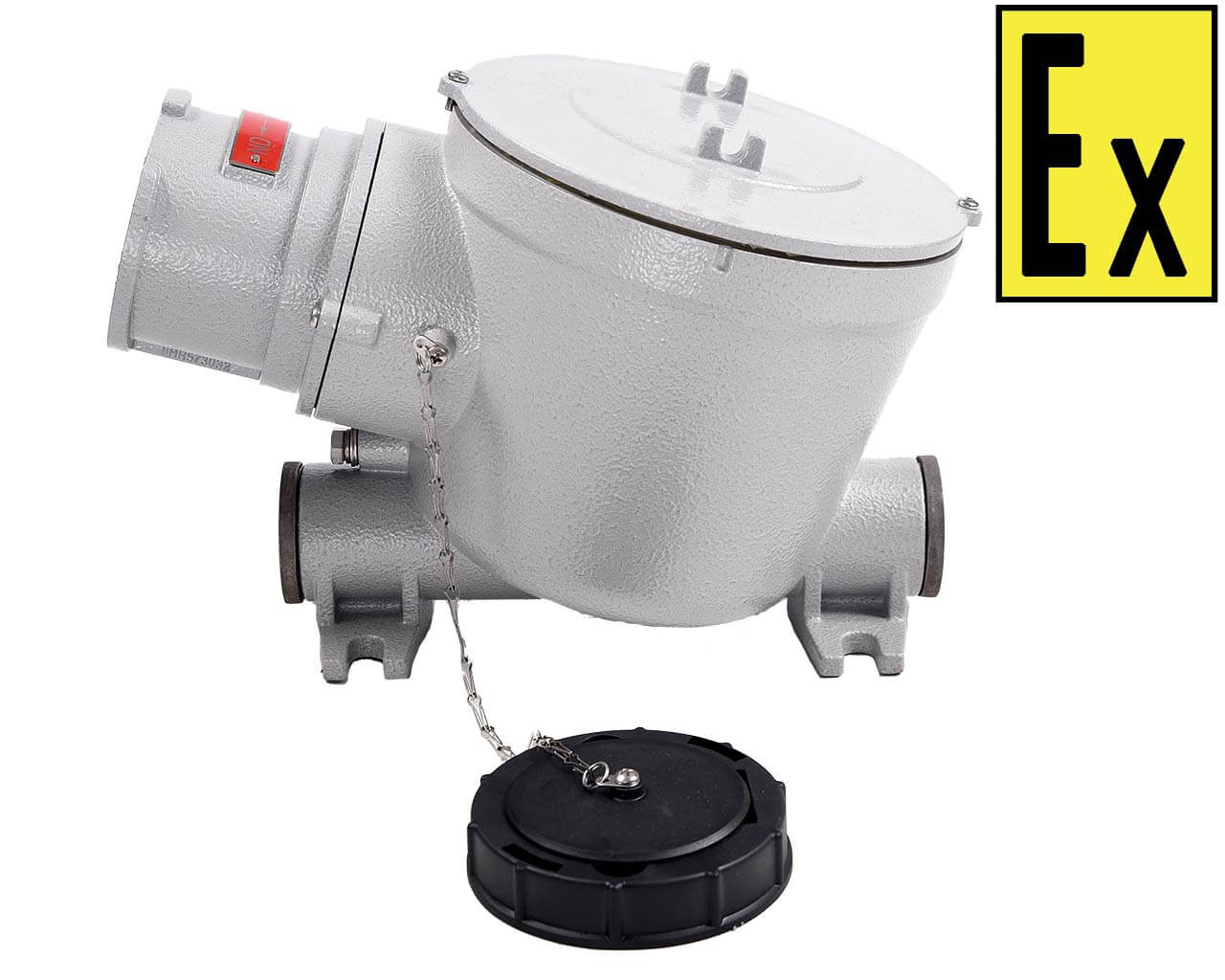

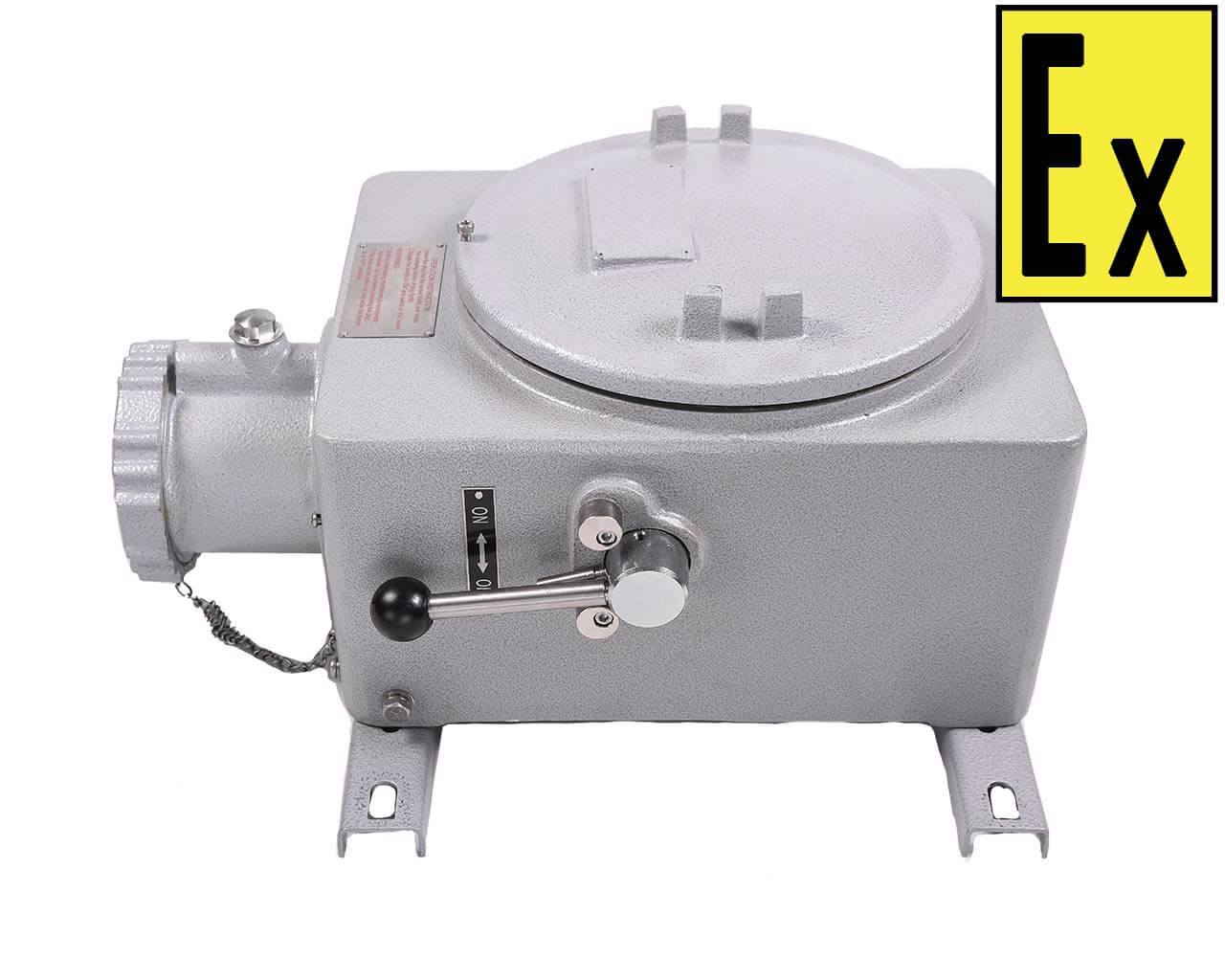

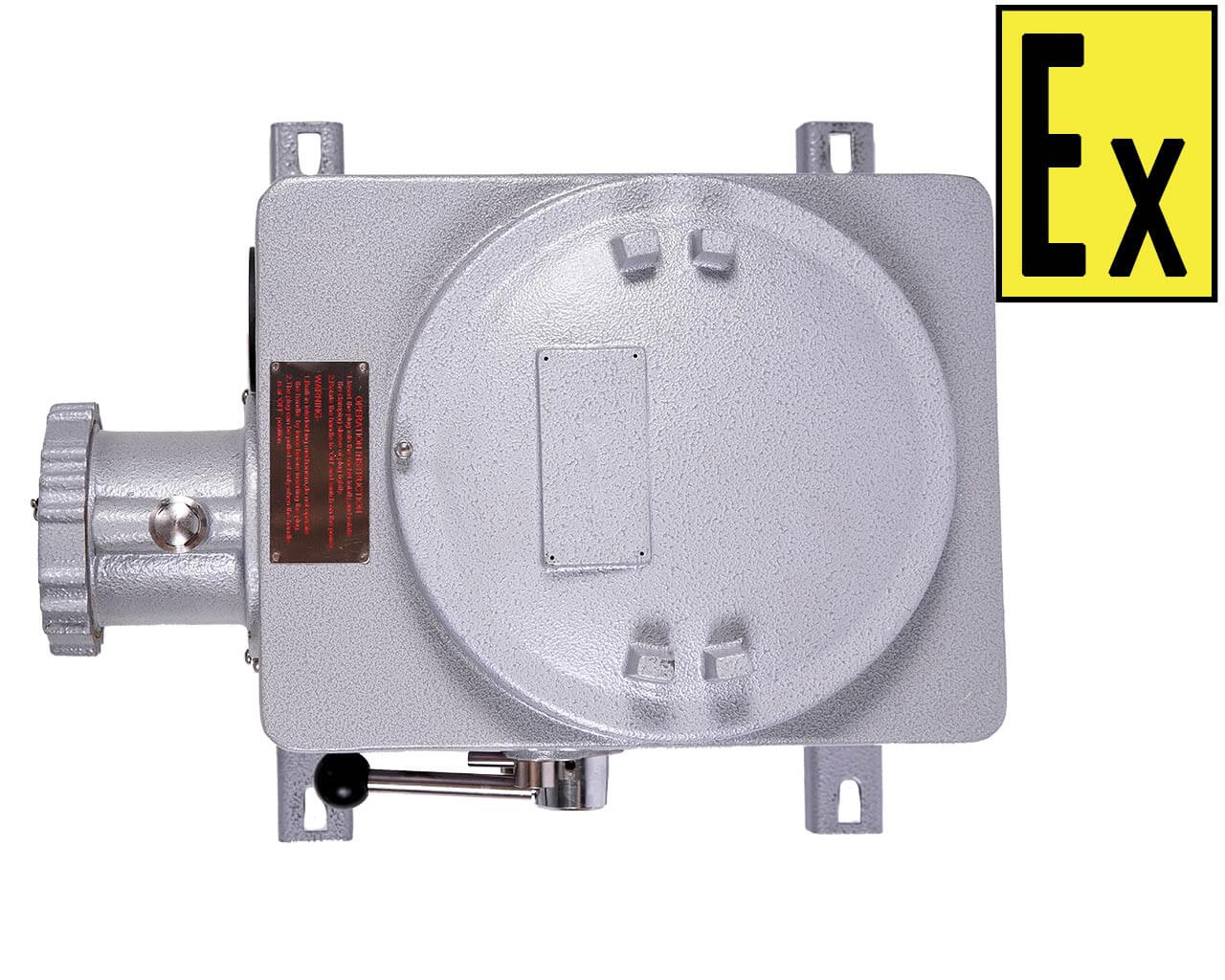

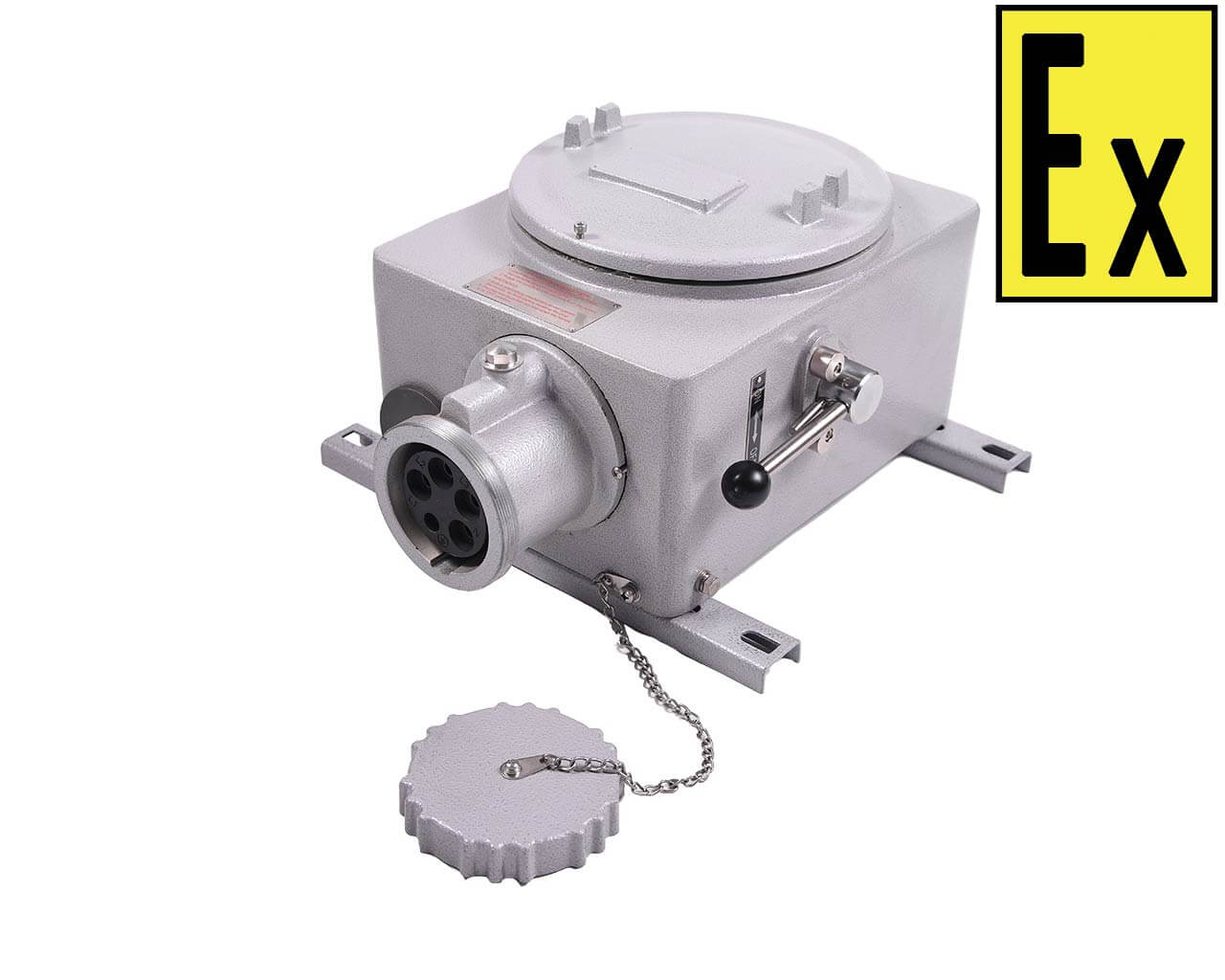

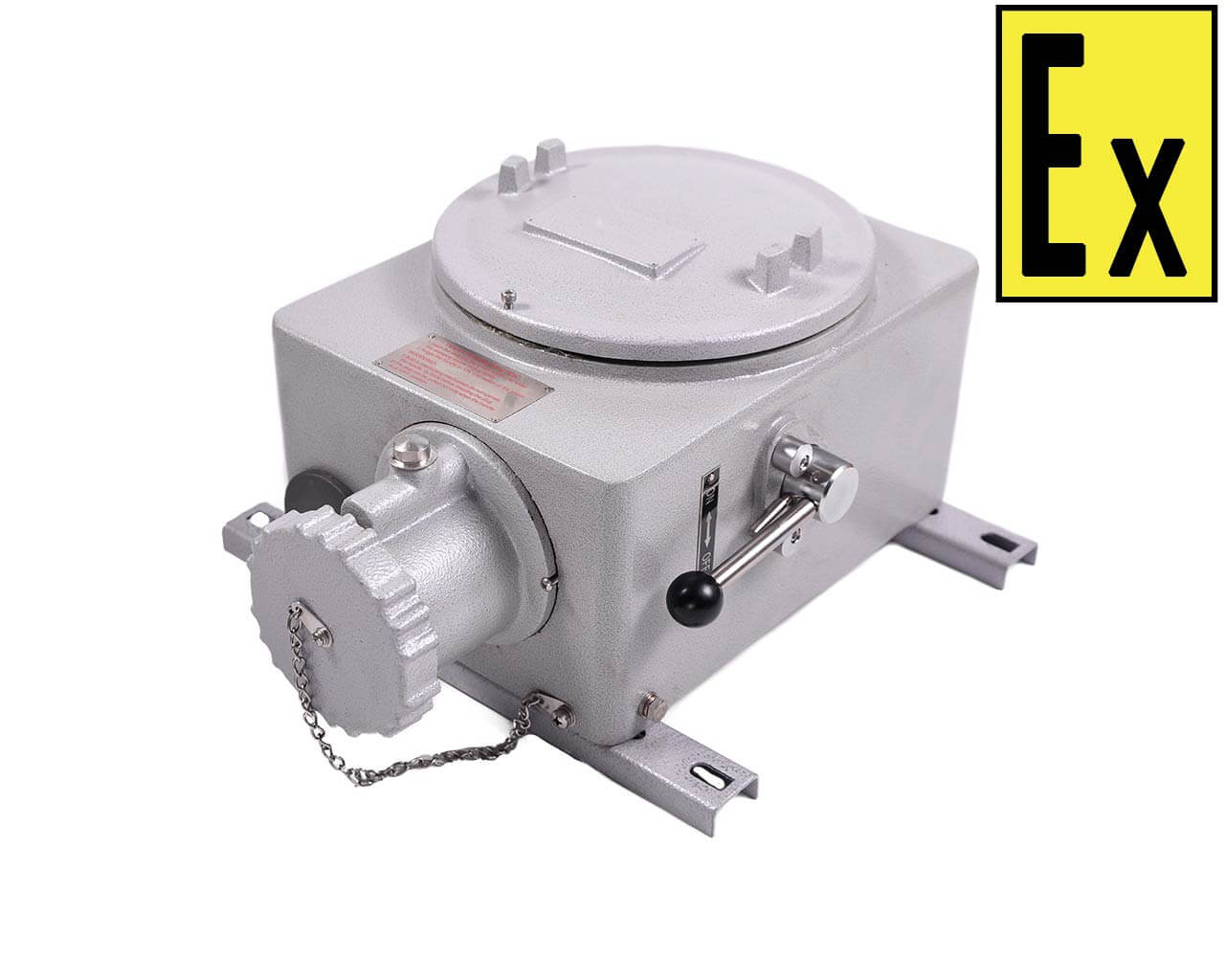

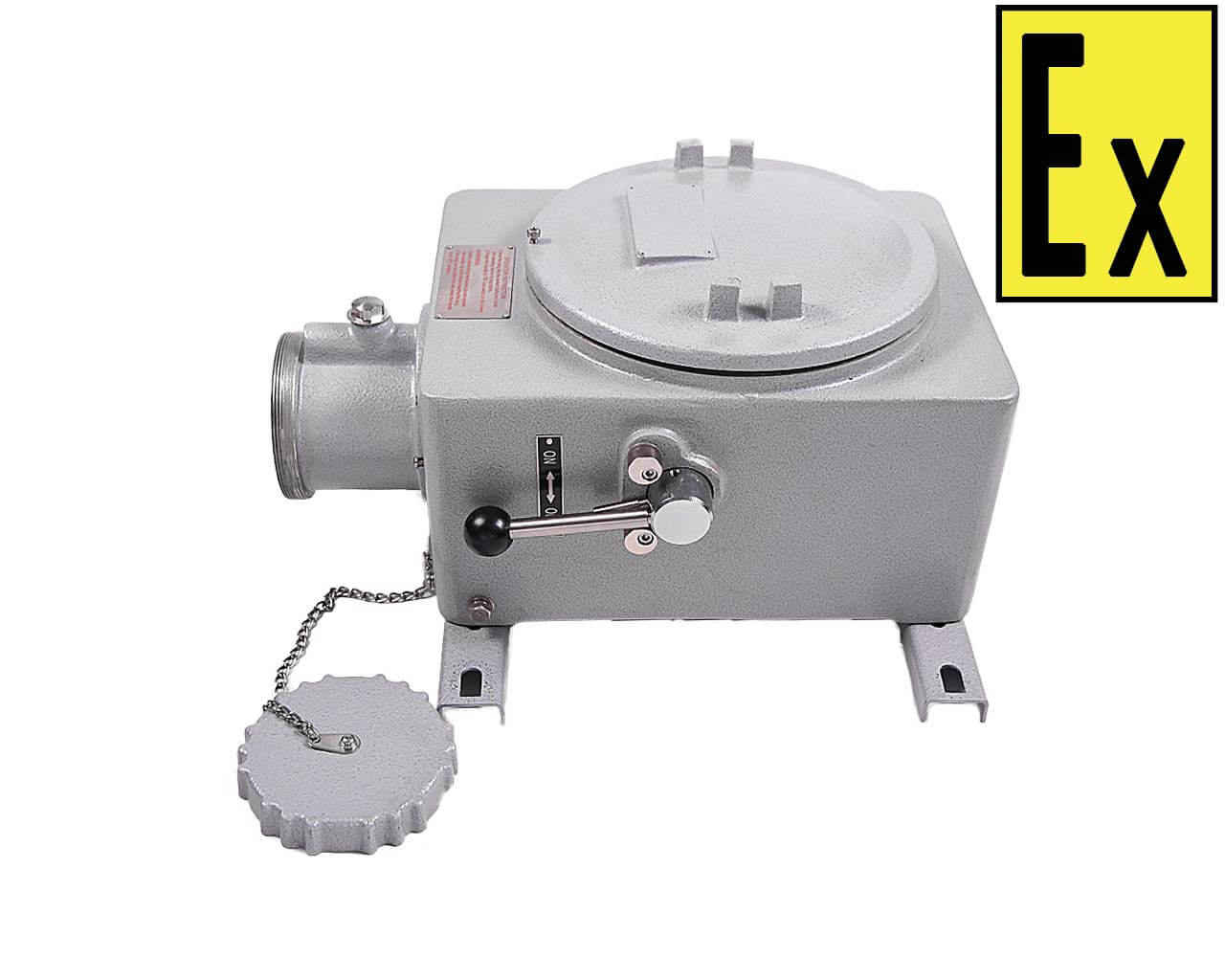

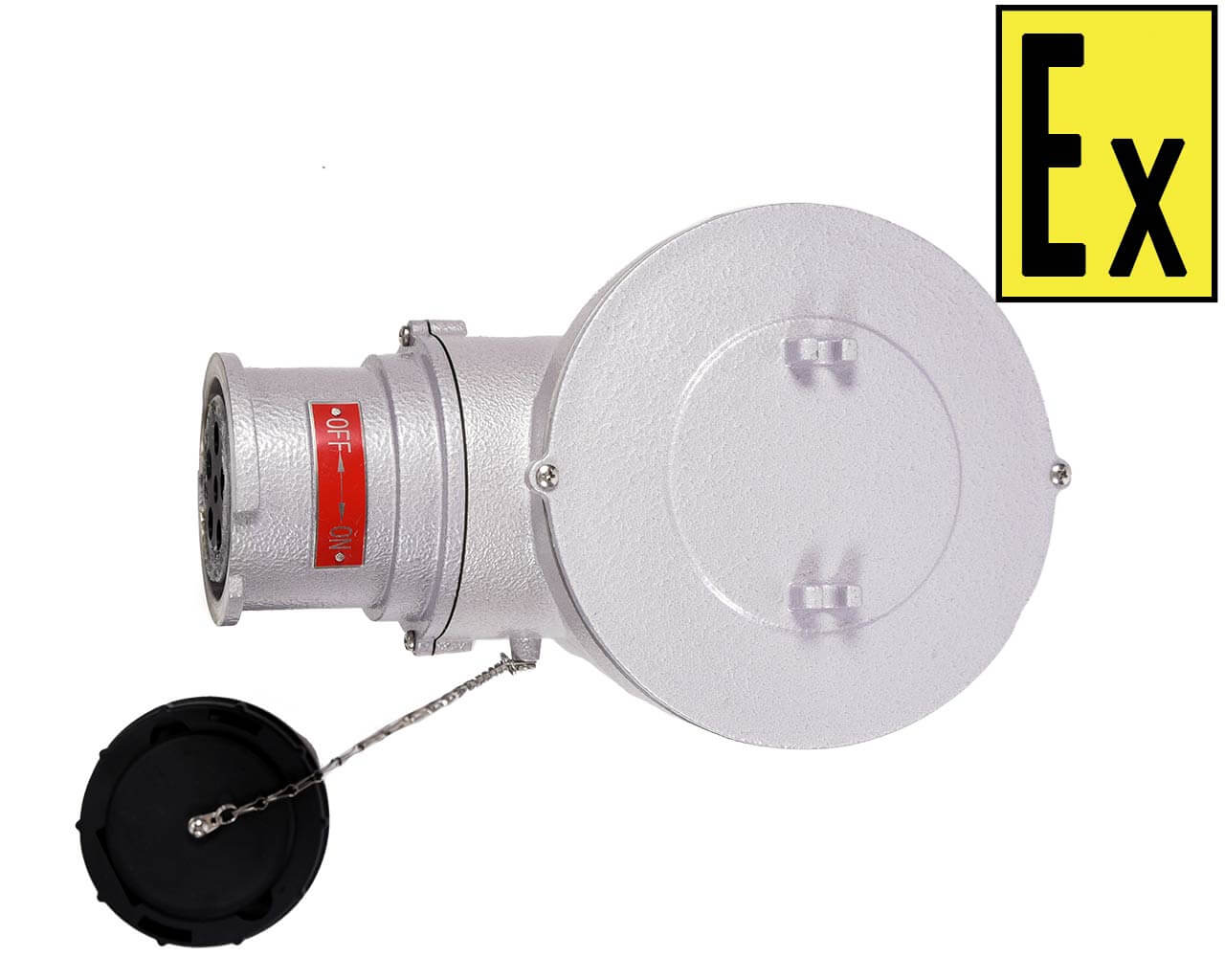

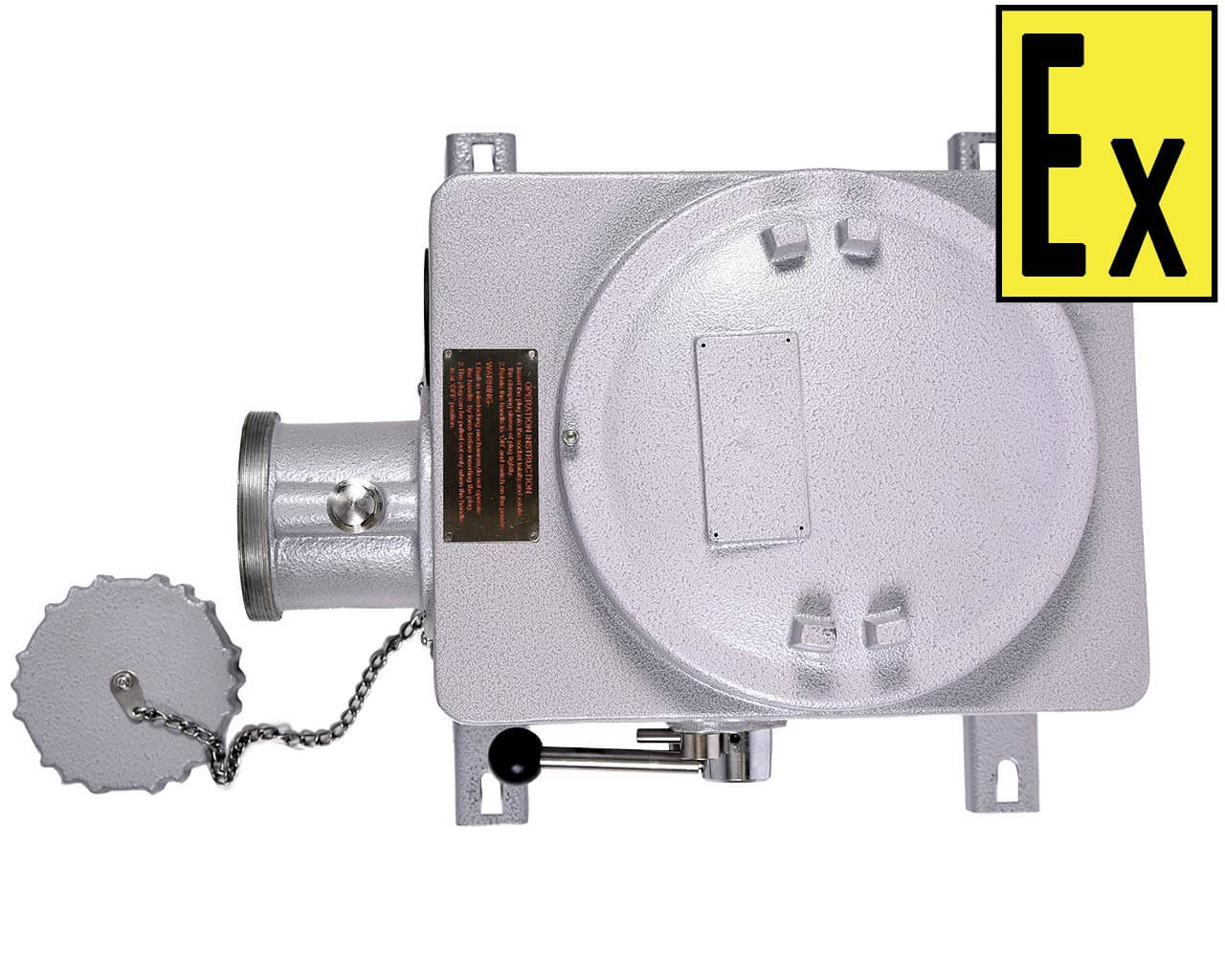

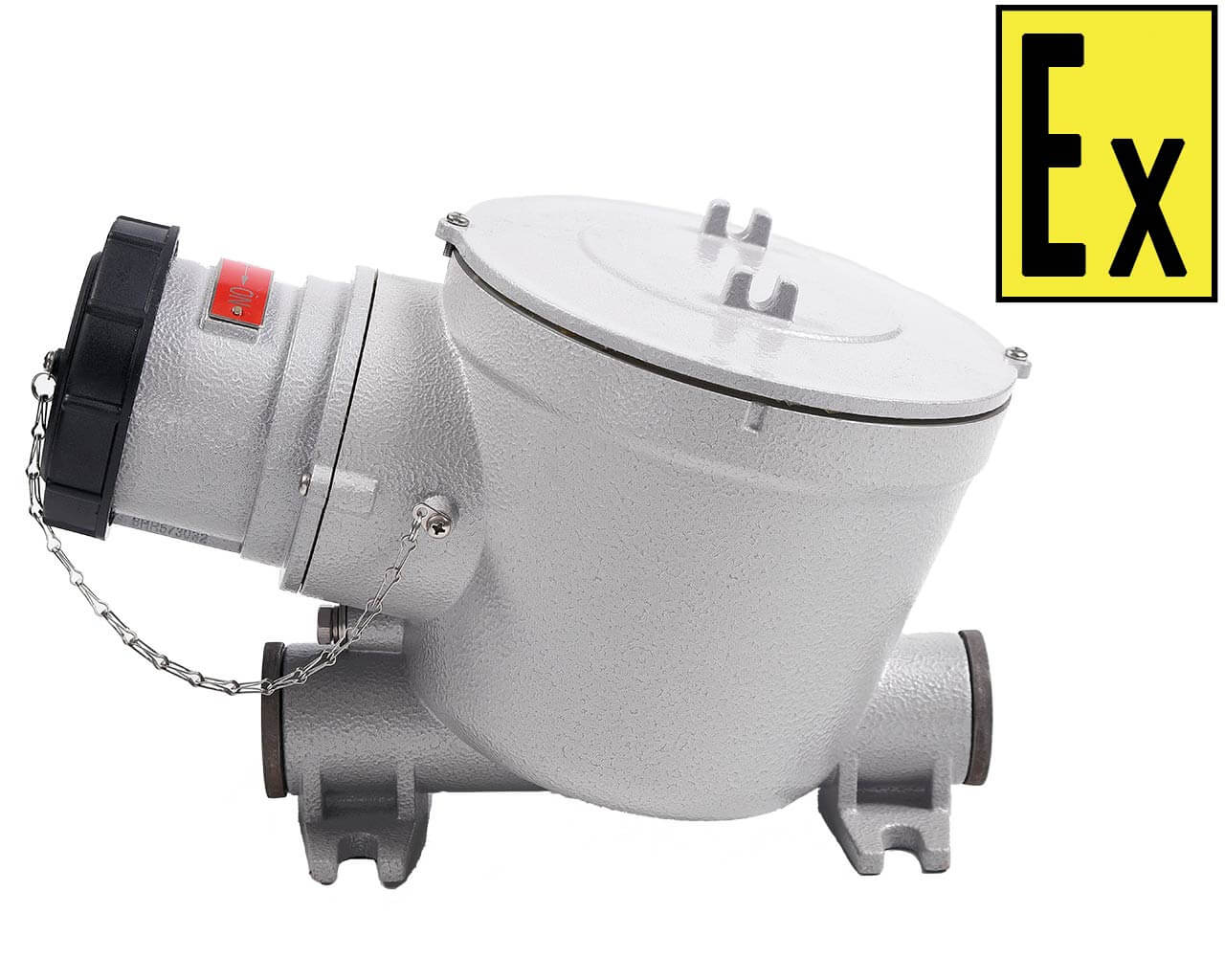

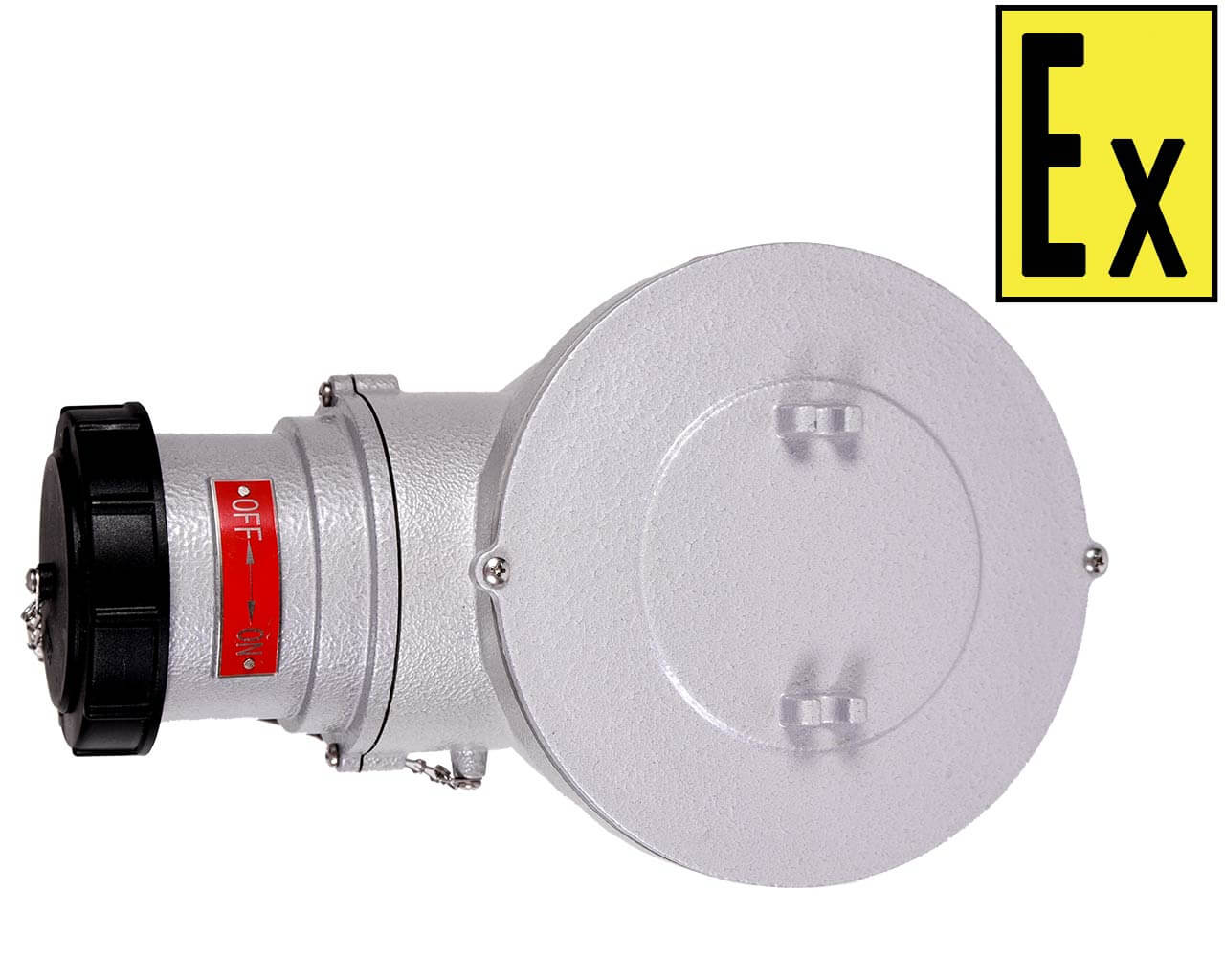

Взрывозащищенная розетка наружной установки ВР МК РН, является разъемом, для подключения передвижного оборудования, путем полного соединения с взрывозащищенной вилкой ВР МК ВН и перемещения её в положение «ВКЛ» и рассчитаны на номинальное напряжение не более 690 В постоянного и переменного тока частотой 50 (60) Гц и номинальным током не более 125 А.
Взрывозащищенные разъемы по своей конструкции могут эксплуатироваться как на открытых производственных площадках, так и в производственных помещениях, занятых в добыче, переработке и транспортировке нефти и газа, химической промышленности, а также в шахтах и рудниках опасных по газу и пыли.
ВР МК РН (Взрывозащищенный разъем: Розетка наружная) |
|
| Вид взрывозащиты |
РВ Ex d I Mb Х(кроме Алюминиевого сплава)/ 1Ex d IIС T6…Т5 Gb Х/ Ex tb IIIС T85°C… T100°C Db Х |
| Материал корпуса |
Алюминиевый сплав; Нержавеющая сталь; Низкоуглеродистая сталь. |
| Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
| Температурный класс оборудования |
Т6 |
|
Т5 |
|
| Температура окружающей среды в условиях эксплуатации |
-60°С ≤ Та ≤ 60°С |
| Количество контактов |
3, 4, 5 |
| Номинальное напряжение в цепи переменного тока частоты 50 (60) Гц, В |
~220, ~380 |
| Номинальное рабочее напряжение, В |
не более ~690 |
| Номинальный рабочий ток, А |
16 (10)*, 32 (20)*, 63 (50, 60)*, 125 (100)* |
| ВР | МК | Х1 / | Х2 / | Х3 | PH | – Y – | Z | U | ||||||||||
| | | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
||||||||||
| | | |
| | |
| | |
| | |
| | |
| | |
| | |
| | |
| Указывается для Ex-компонента.; |
||||||||||
| | | |
| | |
| | |
| | |
| | |
| | |
| | |
| Дополнительные элементы (Кабельные ввода, заглушки и т.п.)*; |
|||||||||||
| | | |
| | |
| | |
| | |
| | |
| | |
Материал корпуса. (С- низкоуглеродистая сталь, Н – нержавеющая сталь). Алюминиевый сплав ставится по умолчанию и не прописывается в маркировке)*; | ||||||||||||
| | | |
| | |
| | |
| | |
| | |
| "Розетка наружная"; |
|||||||||||||
| | | |
| | |
| | |
| | |
| Количество полюсов (см. Приложение А); |
||||||||||||||
| | | |
| | |
| | |
| Номинальное напряжение, В (см. Приложение А); |
|||||||||||||||
| | | |
| | |
| Номинальный ток, А 10, 16, 20, 25, 32, 50, 60, 63, 80, 100, 125 (см. табл. №2 и примечание); |
||||||||||||||||
| | | |
| Вид взрывозащиты «d» по ГОСТ IEC 60079-1-2011; |
|||||||||||||||||
| | Взрывозащищенный разъем. |
||||||||||||||||||
* В наименовании оборудования может не указываться.
Приложение А
| № п/п | Номинальный рабочий ток, А | Номинальное рабочее напряжение, В | Частота, Гц | Тип | Габаритные и установочные размеры, мм | Масса, кг (AL) | |||||
| L | B | H | К | K1 | Q | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||||
| 1 | 16 (10) | 100~130 | 50/60 | 2Р + | 210 | 104 | 155 | 105 | 65 | 7 | 2,8 |
| 2 | 200~250 | ||||||||||
| 3 | 100~130 | 50/60 | 3Р + ⏚ | ||||||||
| 4 | 200~250 | ||||||||||
| 5 | 380~415 | ||||||||||
| 6 | 480~500 | ||||||||||
| 7 | 600~690 | ||||||||||
| 8 | 57/100~75/130 | 50/60 | 3Р + N + ⏚ | 180 | 104 | 250 | 140 | 75 | 9 | 3,5 | |
| 9 | 120/208~144/250 | ||||||||||
| 10 | 200/346~240/415 | ||||||||||
| 11 | 277/480~288/500 | ||||||||||
| 12 | 347/600~400/690 | ||||||||||
| 13 | 32 (20) | 200~250 | 50/60 | 2Р + ⏚ | 250 | 123 | 180 | 140 | 75 | 9 | 3,5 |
| 14 | 200~250 | 50/60 | 3Р + ⏚ | ||||||||
| 15 | 380~415 | ||||||||||
| 16 | 480~500 | ||||||||||
| 17 | 600~690 | ||||||||||
| 18 | 120/208~144/250 | 50/60 | 3Р + N + ⏚ | ||||||||
| 19 | 200/346~240/415 | ||||||||||
| 20 | 277/480~288/500 | ||||||||||
| 21 | 347/600~400/690 | ||||||||||
| 22 | 63 (50), (60) |
200~250 | 50/60 | 3Р + ⏚ | 325 | 186 | 213 | 180 | 85 | 13 | 4,5 |
| 23 | 380~415 | ||||||||||
| 24 | 480~500 | ||||||||||
| 25 | 600~690 | ||||||||||
| 26 | 200/346~240/415 | 50/60 | 3Р + N + ⏚ | ||||||||
| 27 | 277/480~288/500 | ||||||||||
22.44.01.02993.141. Свидетельство о типовом одобрении "Российского морского регистра судоходства Руководство по эксплуатации. Взрывозащищенные вилки, розетки, соединители и удлинители промышленного назначения серии – ВР МК, ВР ВЗ, ВС МК, ВС ВЗ, ВУ МК, ВУ ВЗ ЕАЭС RU C-RU.ВН02.B.00590/20. Сертификат соответствия ТР ЕАЭС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах"
