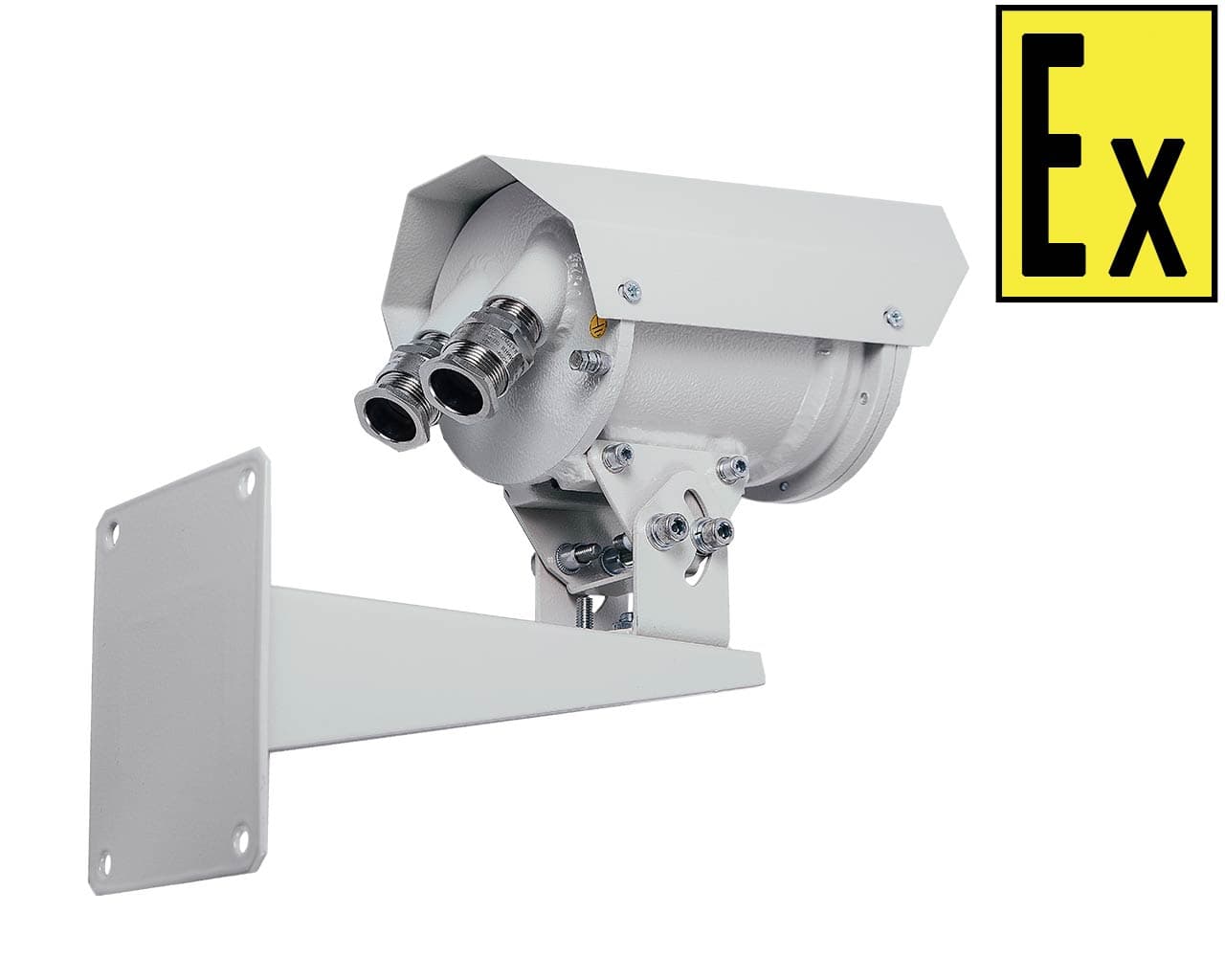

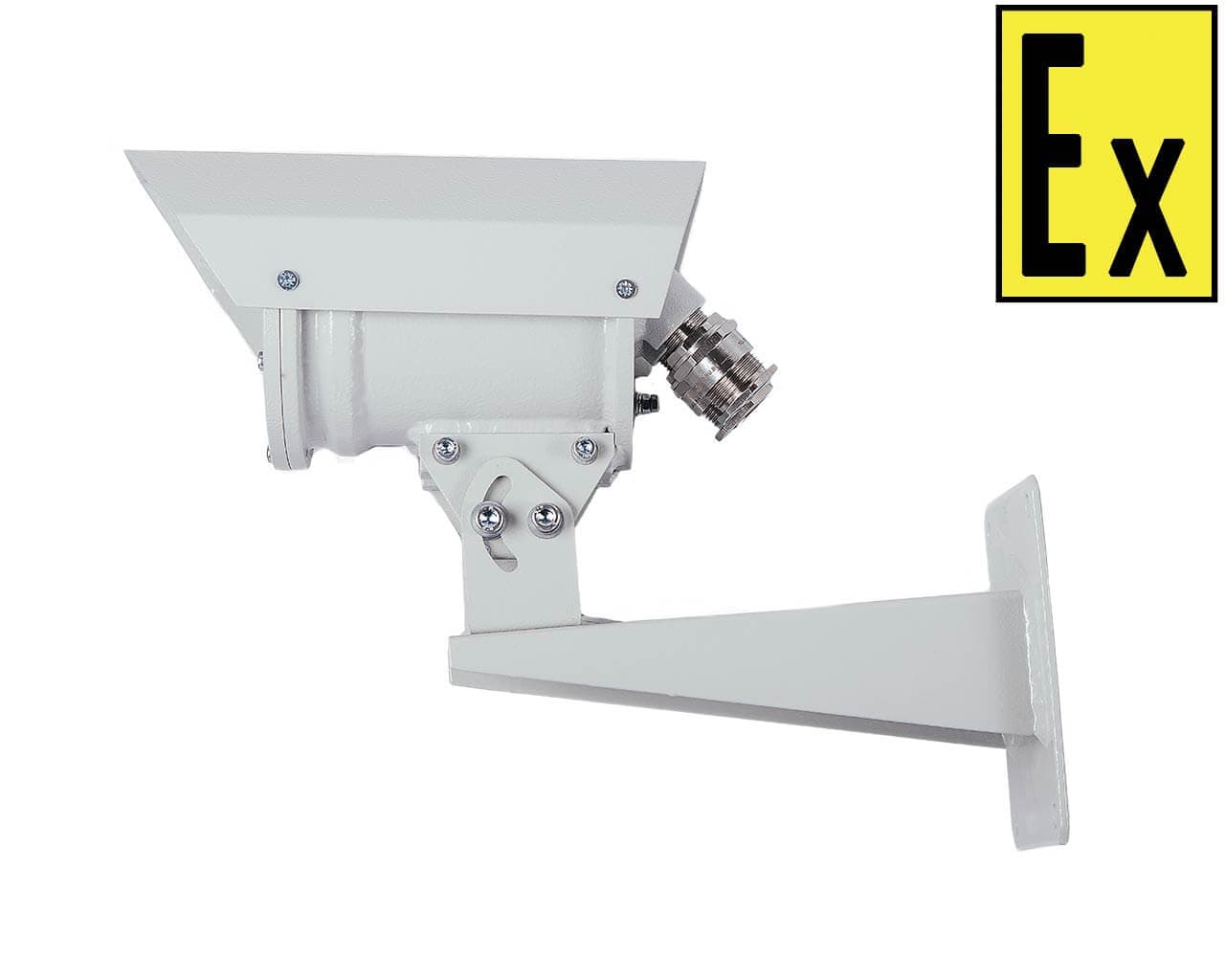

Видеокамера «Орион МК ВК тип-5» предназначена для преобразования оптического изображения в электрический сигнал с последующей передачи по кабельным сетям на пост оператора в условиях возможного присутствия взрывоопасной среды, а также агрессивных сред. Видеокамера позволяет вести видеосъёмку как в дневное время, так и в условиях недостаточной видимости (сумерки, ночь).
Область применения в обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных и агрессивных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и в других сложно-технологических производствах, в том числе в рудниках и шахтах.
Взрывозащищенная видеокамера «Орион МК ВК тип-5» имеет взрывозащиту вида «взрывонепроницаемая оболочка "d"». Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) для исполнений с материалом корпуса из низкоуглеродистой или нержавеющей стали РВ Ex d I Mb / 1Ex d IIC T6 Gb / Ex tb IIIC T85°C Db, для исполнений с материалом корпуса из алюминиевого сплава 1Ex d IIC T6 Gb / Ex tb IIIC T85°C Db.
Видеокамера относится к взрывозащищенному электрооборудованию групп I, II, III по ГОСТ 31610.0-2014 (IEC 60079-0:2011) и предназначена для применения в подземных выработках шахт, рудников и их наземных строениях, а также во взрывоопасных зонах помещений и наружных установок в соответствии с установленной маркировкой взрывозащиты, требованиями ТР ТС 012/2011, ГОСТ IEC 60079-14-2013, других нормативных документов, регламентирующих применение электрооборудования.
Взрывозащищенная видеокамера рассчитана на эксплуатацию при температуре окружающей среды от минус 40°С до плюс 50°С, вид климатического исполнения УХЛ1 по ГОСТ 15150-69. Атмосферное давление от 84 до 106.7 кПа. Степень защиты оболочки – IP67 по ГОСТ 14254.
Защита от поражения электрическим током по ГОСТ 12.2.07.0-75: класс III. Металлический корпус имеет защитное заземление и рабочую изоляцию от токоведущих частей.
Типовые исполнения:
| Орион МК ВК Тип 5-AHD/2MP-х-12В | Видеокамера аналоговая взрывозащищенная 2 Мп, 3.6 мм, 1/3 CMOS, AHD/CVI/TVI/CVBS, 0.003 лк (день) / 0 лк (ночь), DWDR, 1080/960H, Uпит. =12В |
| Орион МК ВК Тип 5-AHD/4MP-х-12В | Видеокамера аналоговая взрывозащищенная 5 Мп,3.6 мм, 1/3 1/2.5" Progressive Scan CMOS, AHD/CVI/TVI/CVBS, 0.01 лк (день) / 0 лк (ночь), DWDR, 2592×1944/960H, Uпит. =12В |
| Орион МК ВК Тип 5-IP/2MP | Видеокамера IP взрывозащищенная 2 Мп, 1/2.7" CMOS, 0.005 лк (день) / 0.003 лк (ночь), WDR до 120 дБ, H.264+/H.264/H.265+/H.265, 1920х1080, 25 к/с, объектив моторизованный 2.8 ~ 8.0 мм. |
| Орион МК ВК Тип 5-IP/2MP-Z | Видеокамера IP взрывозащищенная 2 Мп, 1/2.7" CMOS, 0.003 лк (день) / 0.003 лк (ночь), WDR до 120 дБ, H.264+/H.264/H.265+/H.265, 1920х1080, 25 к/с, объектив моторизованный 2.8 ~ 8.0 мм. |
| Орион МК ВК Тип 5-IP/5MP | Видеокамера IP взрывозащищенная 5 Мп, 1/2.8" CMOS, 0.003 лк (день) / 0.003 лк (ночь), WDR до 120 дБ, H.264+/H.264/H.265+/H.265, 2592×1944, 25 к/с, объектив моторизованный 2.8 мм. |
| Орион МК ВК Тип 5-IP/5MP-Z | Видеокамера IP взрывозащищенная 5 Мп, 1/2.8" CMOS, 0.003 лк (день) / 0.003 лк (ночь), WDR до 120 дБ, H.264+/H.264/H.265+/H.265, 2592×1944, 25 к/с, объектив моторизованный 2.8 ~ 8.0 мм. |
Корпус видеокамеры может быть выполнен из разных материалов:
| Маркировка взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) | А: 1Ex d IIC T6 Gb / Ex tb IIIC T85°C Db С, Н: РВ Ex d I Mb / 1Ex d IIC T6 Gb / Ex tb IIIC T85°C Db |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP 67 |
| Вид климатического исполнения по ГОСТ 15150-69 | УХЛ1 |
| Рабочая температура окружающей среды | –40°/+50° |
| Входное напряжение питания | DC12V PoE |
| Ток потребления, не более (эффективное значение) | DC12V:1A PoE (802.3af) |
| USB-разъем для flash-карты | Присутствует в исполнениях с IP камерами |
| Материал корпуса | А: алюминиевый сплав С: низкоуглеродистая сталь Н: нержавеющая сталь |
| Угол поворота кронштейна | В вертикальной плоскости +35°/–55° В горизонтальной плоскости 300° |
| Габаритные размеры, мм, не более | А: 327 х 117 х 271 С, Н: 335 х 117 х 265 |
| Масса, кг, не более | А: 3,0 С, Н: 4,3 |
При записи видеокамеры в технической документации и при заказе необходимо указать:
| Орион МК ВК тип-5 | –[А, С, Н] | –[IP, AHD] | –[2MP, 4MP] | –[Z] | –[К, Б, Б2, ТВ1/2, ТН1/2, ТВ20, ТН20, КМ10, КМ12, КМ15, КМ20] |
| 1 | 2 | 3 | 4 | 5 | 6 |
