УДП ИПР535 ГОРИЗОНТ АВАРИЙНЫЙ ВЫХОД

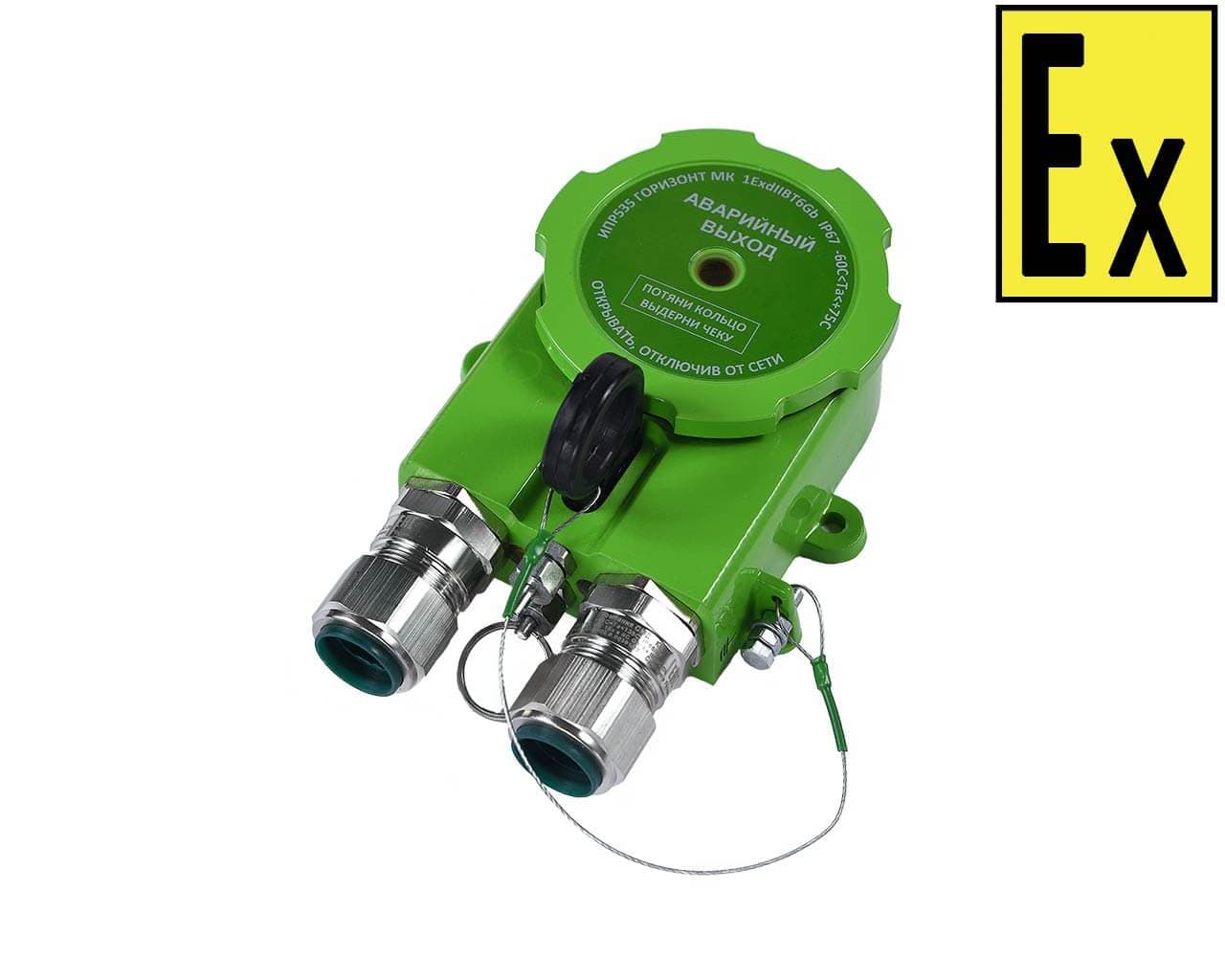

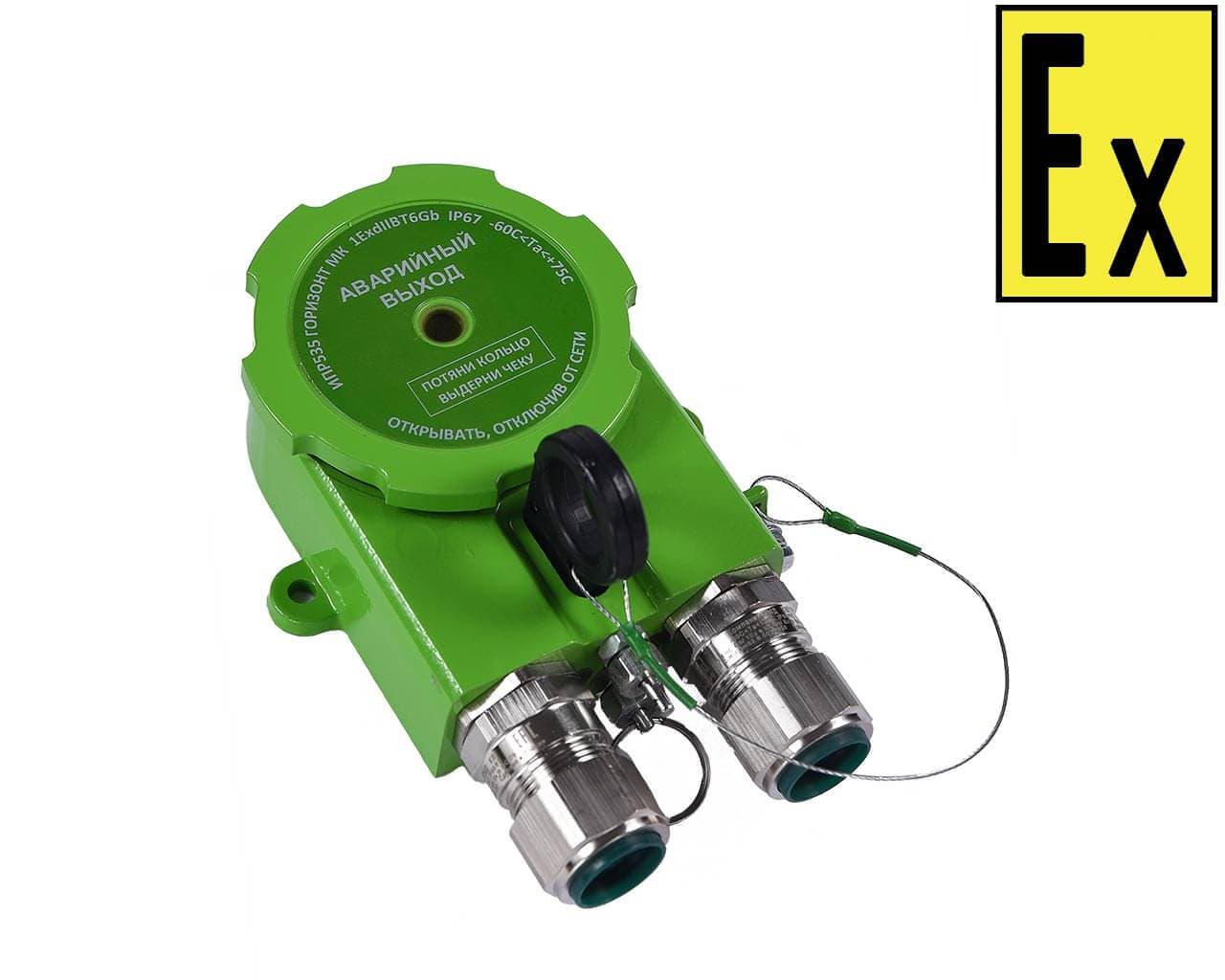

ИПР 535 Горизонт «Аварийный выход» МК предназначено для разблокировки эвакуационных выходов. Маркировка взрывозащиты 1Ex d IIB T6 Gb.

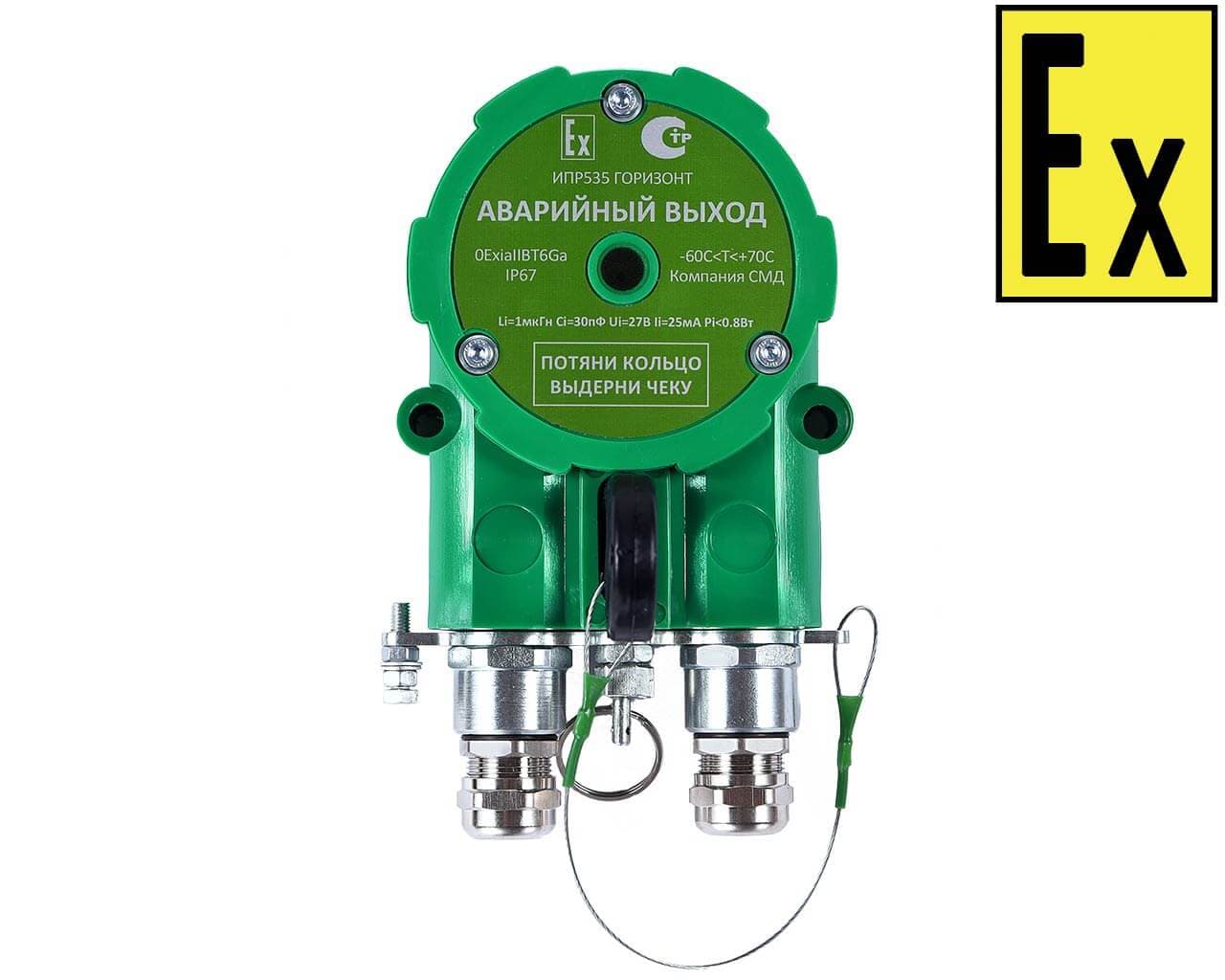

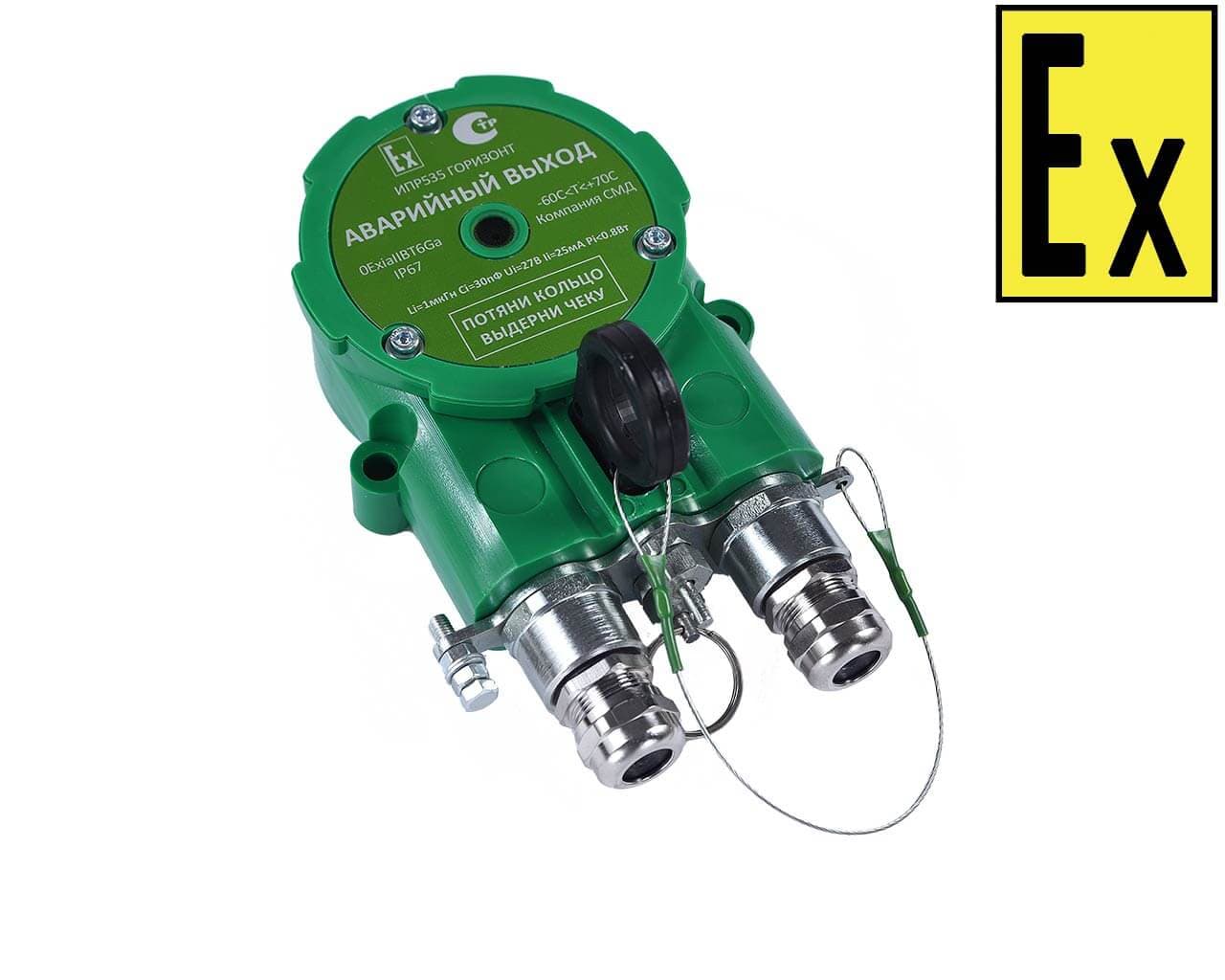

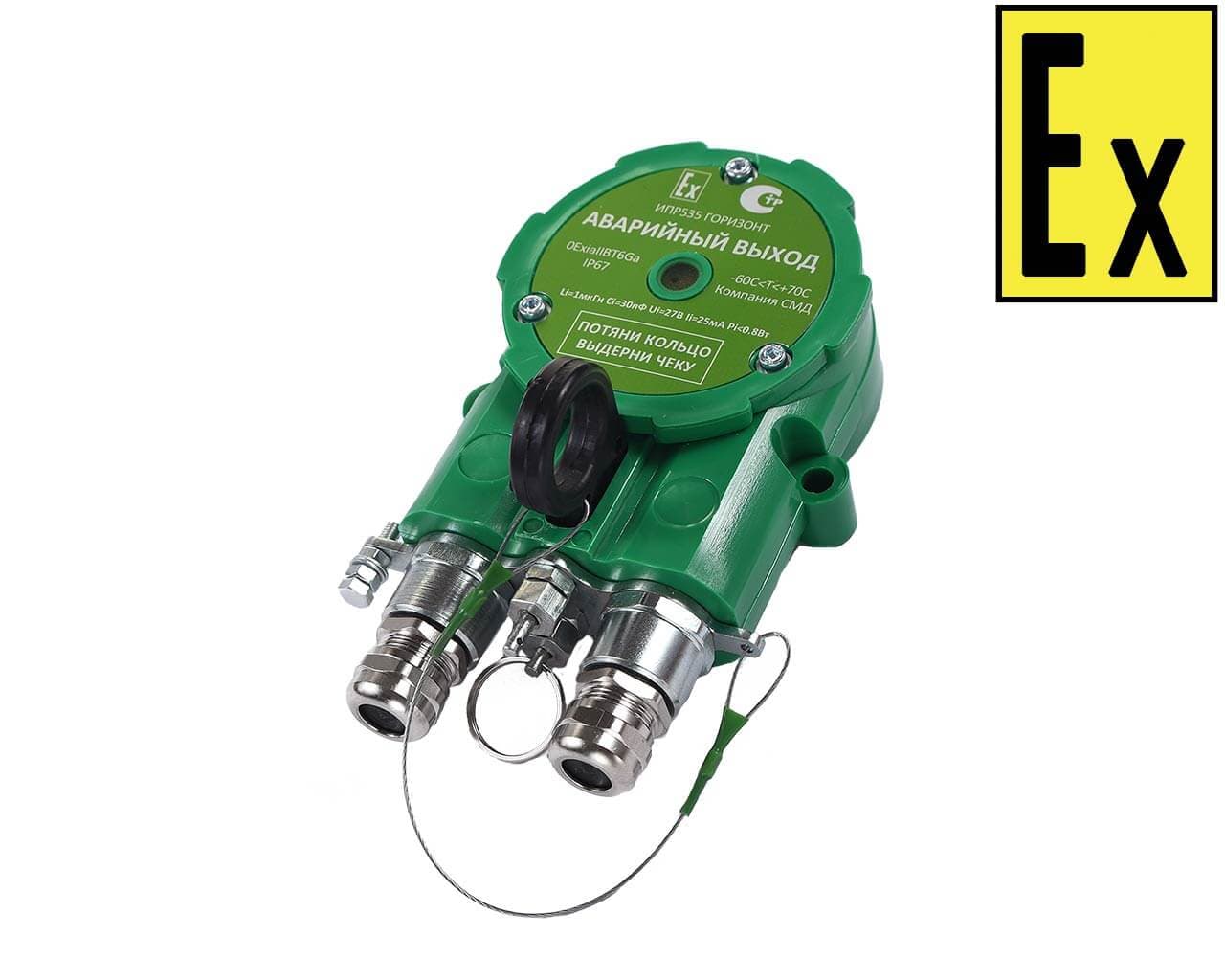

ИПР 535 Горизонт "Аварийный выход" предназначено для разблокировки эвакуационных выходов и предназначено для установки во взрывоопасных зонах класса 0 и ниже.

	ИПР535 Горизонт ВЫХОД МК	ИПР535 Горизонт ВЫХОД
Маркировка взрывозащиты	1Ex d IIB T6 Gb	0Ex ia IIB T6 Ga
Маркировка параметров икрозащиты		LI: 1 мкГн, СI: 30 пФ, UI: 27 B, II: 25 мА, РI: 0,8 Вт
Степень защиты оболочки	IP67	IP67
Температура эксплуатации	-60С<Ta<75С	-60С<Ta<70С
Климатическое исполнение	УХЛ1
Напряжение питания	8-28В	8-28В
Ток потребления в дежурном режиме, не более	80мкА	80мкА
Собственный ток потребления в режиме «Пожар», не более	0,7мА	0,7мА
Максимальный ток цепи внешнего дополнительного резистора, не более	100мА	100мА
Цвет корпуса:	зеленый	зеленый
Материал корпуса	Алюминиевый сплав	Ударопрочный полиамид
Габариты без кабельных вводов	131х122х46мм	134х108х46мм

Таблица подбора номиналов дополнительных резисторов

Тип ППКП	Параметры подключения
Тип ППКП	Параллельное включение (на замыкание)	Последовательное включение (на размыкание)
ЛБ-07	Rд должен обеспечить потребление тока >15 мА,	Rд = 11 кОм, Rок = 2 кОм, VDок = КД522.
ЛБ-07	Rок = 2 кОм, VDок = КД522.	Rд = 11 кОм, Rок = 2 кОм, VDок = КД522.
Луч	Rд = 2.4 кОм, Rок = 2.4 кОм, VDок = КД521А.	Rд = 2.2 кОм, Rок = 2.4 кОм, VDок = КД521А.
ППК-2	Rд = 1.2 кОм, Rок = 3.6 кОм, VDок = КД521А.	Rд = 10.0 кОм, Rок = 3.6 кОм, VDок = КД521А.
Болид	Rд = 1.5 кОм (3.0 кОм - для определения двойной сработки),	Rд = 8.2 кОм (4.7 кОм - для определения двойной сработки),
Болид	Rок = 4.7 кОм, VDок не устанавливать	Rок = 4.7 кОм, VDок не устанавливать
Яхонт-16и	Rд = 1.8 кОм (4.0 кОм - для определения двойной сработки),	Не применяется
Яхонт-16и	Rок = 8.2 кОм, VDок не устанавливать	Не применяется
ВЭРС	Rд = 820 Ом (1.8 кОм - для определения двойной сработки),	Rд = 10 кОм (4.7 кОм - для определения двойной сработки),
ВЭРС	Rок = 7.5 кОм, VDок не устанавливать	Rок = 7.5 кОм. VDок не устанавливать

АМ – указывает на наличие модификации изделия с адресной меткой.

Извещатель ИПР535 Горизонт ПУСК МК поставляется с кабельными вводами различных исполнений:

- для открытой прокладки присоединяемого кабеля (индекс в обозначении - К);
- для прокладки присоединяемого кабеля в трубе G1/2 (Т-1/2);
- для прокладки присоединяемого кабеля в трубе G3/4 (Т-3/4);
- для присоединения бронированного кабеля (Б);
- для присоединения кабеля в металлорукаве РЗЦХ-15мм или 20мм (КМ15, КМ20).

Извещатель ИПР535 Горизонт ПУСК поставляется с двумя кабельными вводами, которые позволяют установить извещатель в шлейф сигнализации с кабелем круглого сечения диаметром 6-10мм.
