| Маркировка взрывозащиты | РО Ex ia I Ma / 0Ex ia IIC T6 Ga Х / Ex ia IIIC 850C Da Х |
| Маркировка параметров икрозащиты | LI: 1 мкГн, СI: 30 пФ, UI: 27 B, II: 25 мА, РI: 0,8 Вт |
| Степень защиты оболочки | IP67 |
| Температура эксплуатации | -60°С<Ta<70°С |
| Климатическое исполнение | |
| Напряжение питания | 8-28В |
| Ток потребления в дежурном режиме, не более | 80мкА |
| Собственный ток потребления в режиме «Пожар», не более | 0,7мА |
| Максимальный ток цепи внешнего дополнительного резистора, не более | 100мА |
| Цвет корпуса: | желтый |
| Материал корпуса | Ударопрочный полиамид |
| Габариты без кабельных вводов | 134х108х46мм |
| Тип ППКП | Параметры подключения | |
| Параллельное включение (на замыкание) | Последовательное включение (на размыкание) | |
| ЛБ-07 | Rд должен обеспечить потребление тока >15 мА, | Rд = 11 кОм, Rок = 2 кОм, VDок = КД522. |
| Rок = 2 кОм, VDок = КД522. | ||
| Луч | Rд = 2.4 кОм, Rок = 2.4 кОм, VDок = КД521А. | Rд = 2.2 кОм, Rок = 2.4 кОм, VDок = КД521А. |
| ППК-2 | Rд = 1.2 кОм, Rок = 3.6 кОм, VDок = КД521А. | Rд = 10.0 кОм, Rок = 3.6 кОм, VDок = КД521А. |
| Болид | Rд = 1.5 кОм (3.0 кОм - для определения двойной сработки), | Rд = 8.2 кОм (4.7 кОм - для определения двойной сработки), |
| Rок = 4.7 кОм, VDок не устанавливать | Rок = 4.7 кОм, VDок не устанавливать | |
| Яхонт-16и | Rд = 1.8 кОм (4.0 кОм - для определения двойной сработки), | Не применяется |
| Rок = 8.2 кОм, VDок не устанавливать | ||
| ВЭРС | Rд = 820 Ом (1.8 кОм - для определения двойной сработки), | Rд = 10 кОм (4.7 кОм - для определения двойной сработки), |
| Rок = 7.5 кОм, VDок не устанавливать | Rок = 7.5 кОм. VDок не устанавливать | |
АМ – указывает на наличие модификации изделия с адресной меткой.

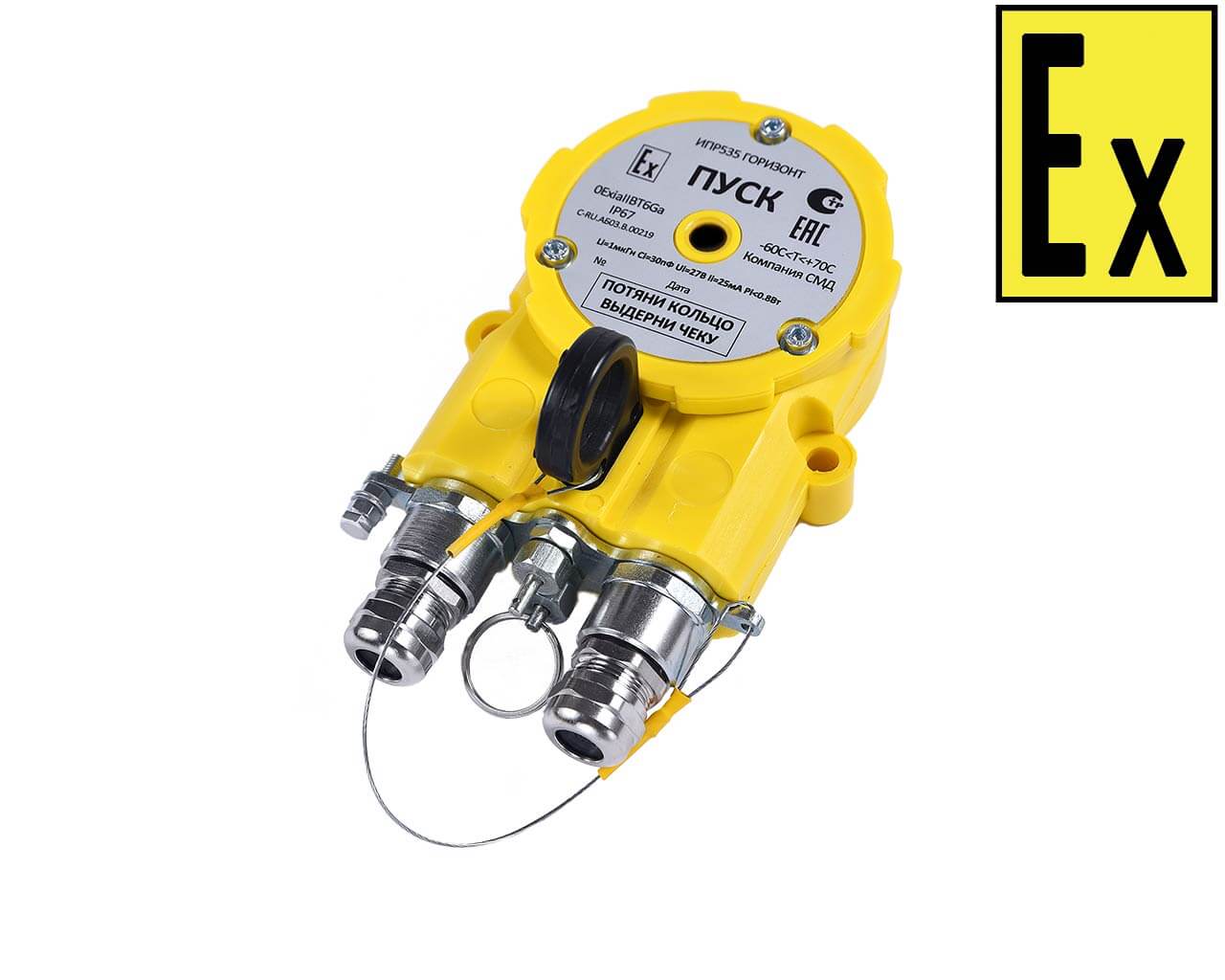

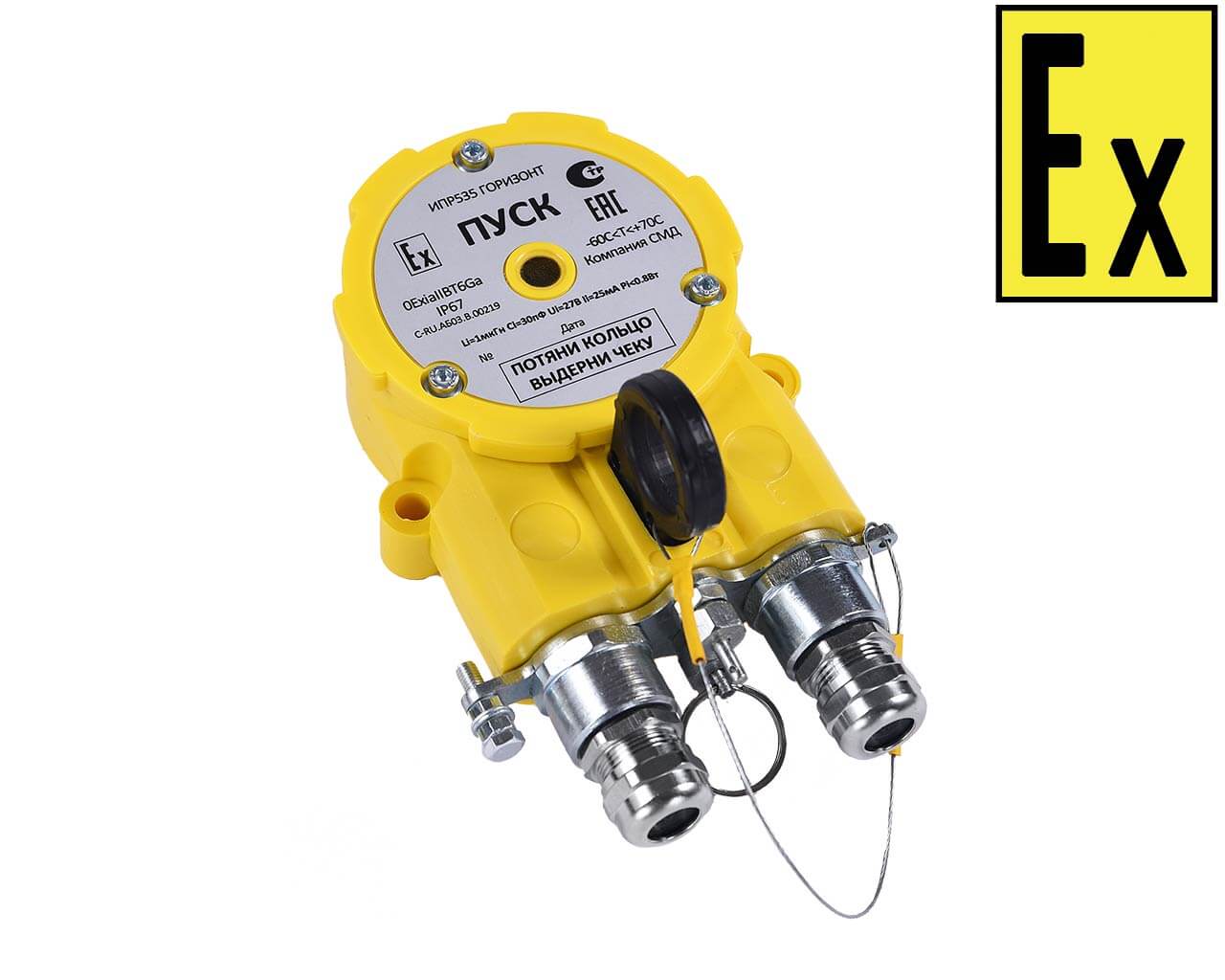

Извещатель ИПР535 Горизонт ПУСК ВЗ поставляется с кабельными вводами различных исполнений:
Извещатель ИПР535 Горизонт ПУСК ВЗ поставляется с двумя кабельными вводами, которые позволяют установить извещатель в шлейф сигнализации с кабелем круглого сечения диаметром 6-10мм.
