ТАБЛО СИРИУС ОП

Оповещатели пожарные комбинированные, автономные аварийные светильники в общепромышленном (уличном) исполнении серии «Сириус ОП»

Оповещатели пожарные (табло) серии «Сириус» предназначены для оповещения людей о пожаре с помощью светового информационного табло и звукового сигнала. Автономные аварийные светильники «Сириус» предназначены для освещения коридоров и путей эвакуации.

Оповещатели и аврийные светильники выпускаются в исполнениях, отличающихся: материалом корпуса; видом оповещения (свет, звук); напряжением питания; наличием резервного источника питания (Таблица 1).

Табло и аварийные светильники выпускаются в общепромышленном исполнении и имеют высокую степень защиты от воздействий окружающей среды (IP67) и могут использоваться на улице - в тяжелых климатических условиях.

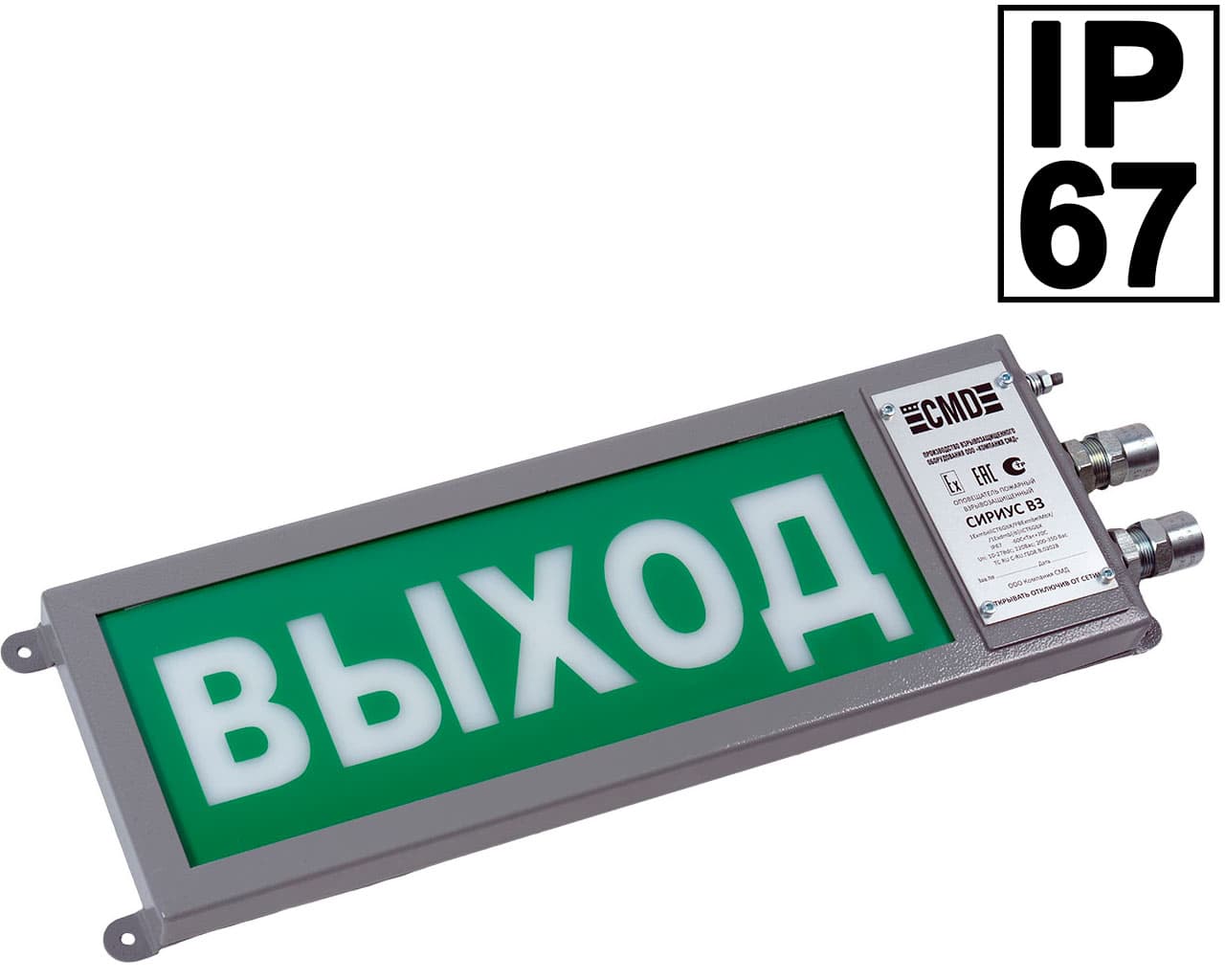

Оповещатели (Табло) серии «Сириус ОП»

Таблица 1

Описание	Обозначение	Напряжение питания
Общепромышленное (уличное) световое табло	Сириус ОП – Х – С	=10-27Вdc; ~176-250Вac; =200-350dc;
Общепромышленное (уличное) свето-звуковое табло	Сириус ОП – Х – СЗ12-24	=10-27Вdc;
Общепромышленное (уличное) свето-звуковое табло	Сириус ОП – Х – СЗ220	~176-250Вac; =200-350dc;
Общепромышленное (уличное) световое табло с резервным источником питания	Сириус ОП – Х – Р	=10-27Вdc; ~176-250Вac; =200-350dc;

Х – обозначение материала корпуса (П, М, Н).

Материал корпуса:

полиамид и поликарбонат;
сталь 08 или ст.3 с антикоррозионным покрытием – порошковым окрашиванием;
нержавеющая сталь 12Х18Н10Т без окрашивания.

Табло комплектуется двумя взрывозащищенными кабельными вводами серии КВ ТУ 3449-138-81888935-2016 производства «ООО Компания СМД». Присоединительная резьба кабельных вводов G1/2. Кабельные вводы позволяют ввести и вывести кабели круглого сечения диаметром 6-12мм.

Табло поставляются кабельными вводами различных исполнений:

для открытой прокладки присоединяемого кабеля (индекс в обозначении - К);
для прокладки присоединяемого кабеля в трубе G1/2 (Т-1/2) или G3/4 (Т-3/4);
для присоединения бронированного кабеля (Б);
для присоединения кабеля в металлорукаве РЗЦХ-10мм, 12мм, 15мм или 20мм (КМ10- КМ20).

Характеристика	Исполнение, режим	Значение
Температура эксплуатации	-	-60C<Та<+70C
Степень защиты оболочкой	-	IP67
Напряжение питания	-С, -СЗ12-24	Постоянный ток =10В - 27Вdc
Напряжение питания	-С, -СЗ220	Переменный ток ~165-250Вac, или Постоянный ток =200-350Вdc
Ток потребления светового канала, не более	Постоянный ток 10В – 27В	500 мА
Ток потребления светового канала, не более	Переменный ток 220Вас или постоянный 200-350Вdc	50 мА
Ток потребления звукового канала, не более	Постоянный ток 10В – 27В	250 мА
Ток потребления звукового канала, не более	Переменный ток ~220Вас или постоянный =200-350Вdc	30 мА
Режимы работы	-	Раздельное питание светового и звукового оповещения;
Режимы светового оповещения	-	Постоянное; Прерывистое с частотой 1 Гц или 2 Гц.
Режимы звукового оповещения	-	1 – Горн, однотонное звучание; 2 – Сирена 1, модуляция частоты 1 Гц; 3 – Трель, модуляция частоты 7 Гц; 4 – Прерывистый 2 Гц.
Максимальная различимая освещенность табло, не более	-	1500 лк
Уровень звукового давления на расстоянии 1м, не менее	-	105±5 Дб
Частота генерируемых звуковых сигналов	-	1,5-3 кГц
Тип резервного источника питания	-Р,	Аккумуляторная батарея
Время автономной работы, не менее	-Р,	3 час
Тип источника света	-	Высокоэффективные светодиоды
Размеры надписи, не менее	-С, -СЗ12-24, -СЗ220	350х120 мм
Материал корпуса	-	Полиамид и поликарбонат; Сталь 08, сталь ст.3; Нержавеющая сталь 12Х18Н10Т
Габаритные размеры, не более	Пластиковый корпус	466х160х50 мм
Габаритные размеры, не более	Сталь, нержавеющая сталь	466х160х41 мм
Масса, не более	-П (пластиковый корпус)	3 кг
	-М (сталь)	3,5 кг
	-Н (нерж. сталь)	3,5 кг

Табло изготавливается с различными надписями и пиктограммами, на фоне любого цвета, по желанию заказчика. Цвета: красный; зеленый; синий; желтый; черный; белый. При заказе не типовых надписей или пиктограмм заказчик должен предоставить текст или рисунок.

Обозначение при заказе

Сириус ОП	П	– С	К	- л	ПОЖАР цвет, цвет фона
1	2	3	4	5	6

1 – обозначение серии оповещателя «Сириус ОП» (общепромышленное уличное);

2 – материал корпуса:

«П» – пластмассовый корпус (полиамид, поликарбонат);

«М» – стальной корпус;

«Н» – корпус из нержавеющей стали;

3 – тип оповещения:

«С» – световое табло;

«СЗ» – свето-звуковое табло;

«-Р» - табло с резервным источником питания;

4 – тип кабельных вводов:

«К» – для открытой прокладки кабеля;

«Т1/2», «Т3/4» – для присоединения трубы с резьбой G1/2 или G3/4;

«Б» – для бронекабеля с внешним диаметром до 18мм;

«КМ10», «КМ12», «КМ15», «КМ20» – для металлорукава 10мм - 20мм.

5 – расположение кабельных вводов (вид с лицевой стороны):

п – правое (по умолчанию, можно не указывать);

л – левое;

6 – текст надписи или пиктограмма, например «ПОЖАР», «ГАЗ УХОДИ» с указанием цвета надписи и фона.
