РУЧНЫЕ ИЗВЕЩАТЕЛИ ИП512 ГОРИЗОНТ ОП-Н

Извещатели пожарные ручные и устройства дистанционного пуска соответствуют требованиям ТР ЕАЭС 043/2017, ГОСТ Р 53325-2012.

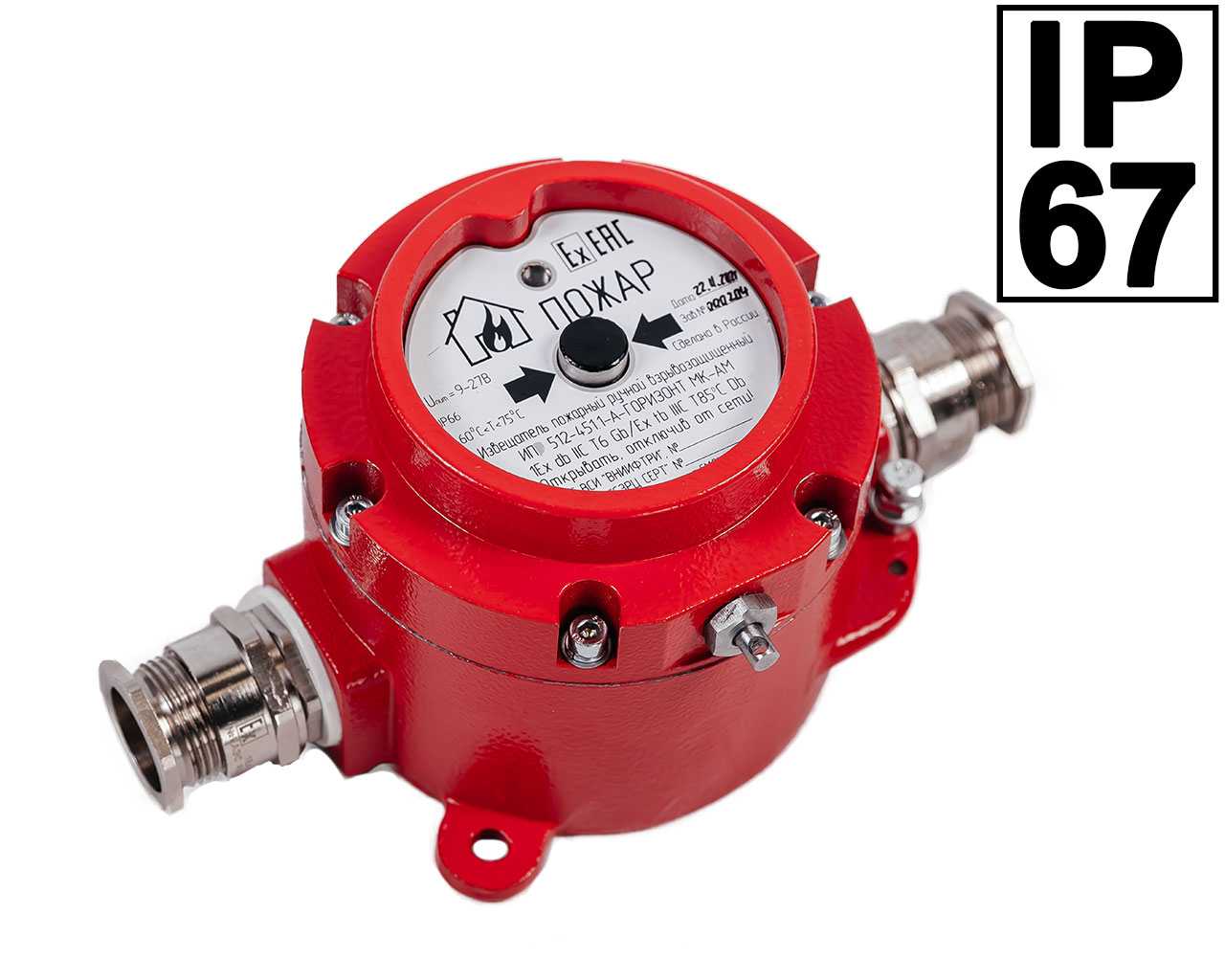

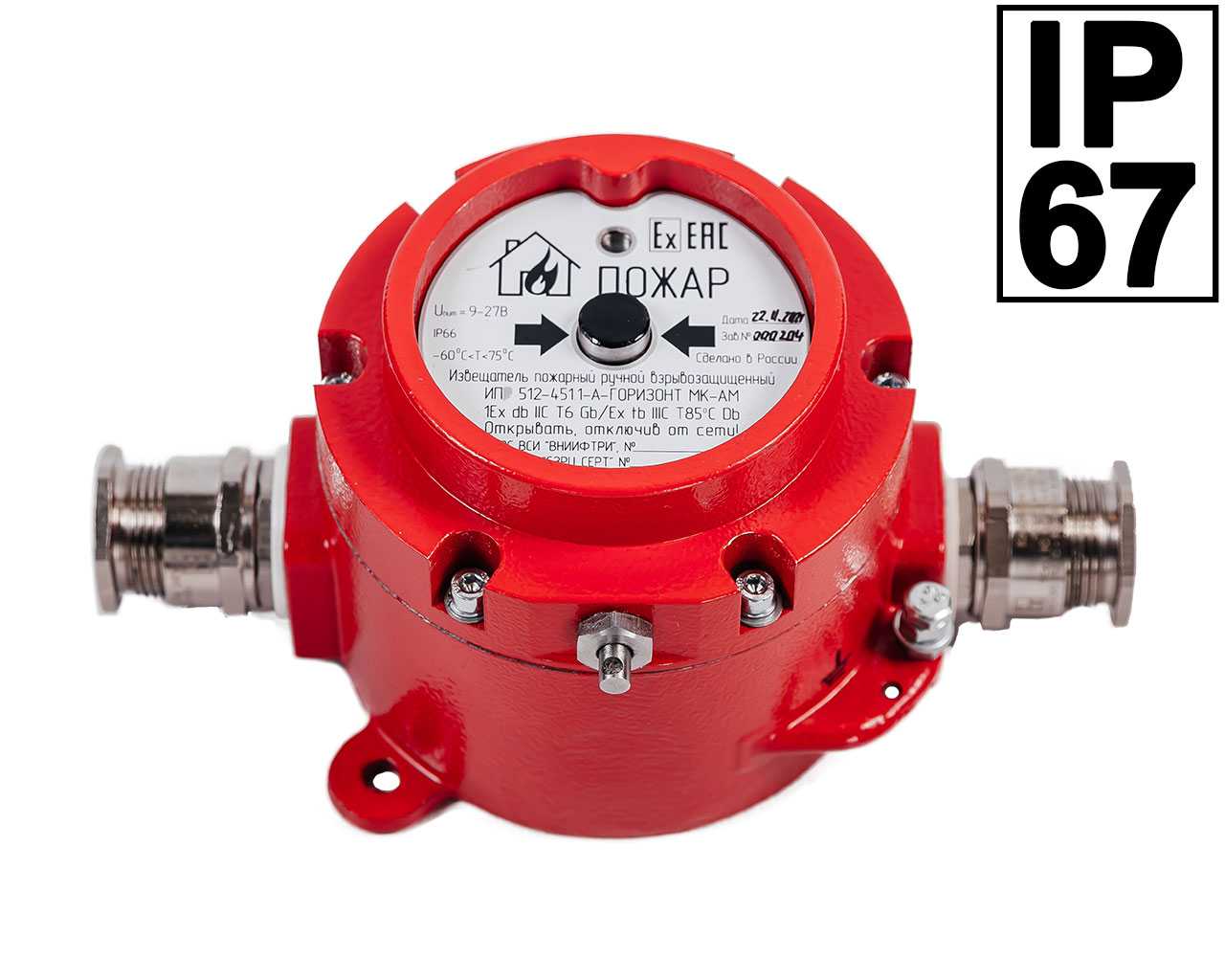

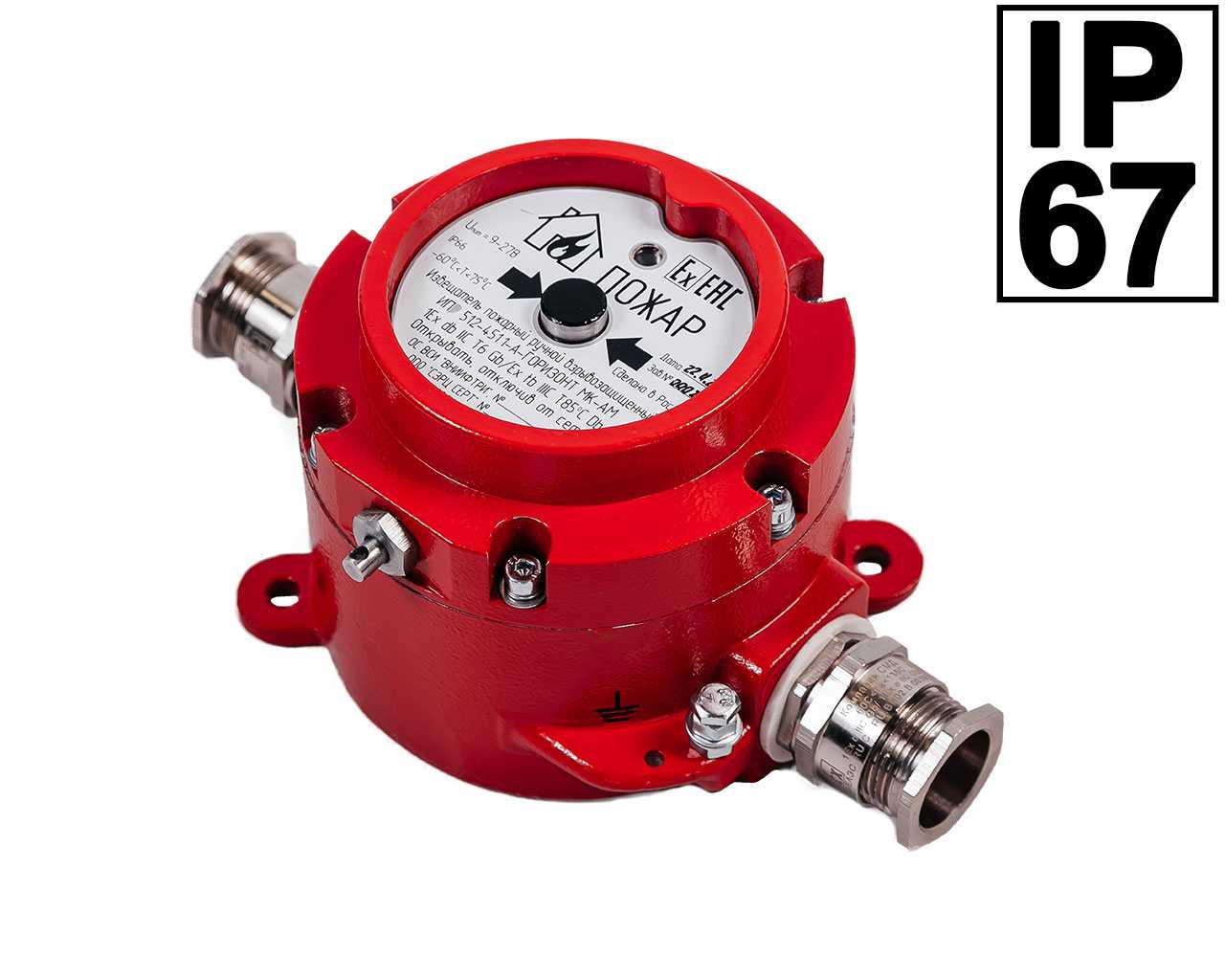

Извещатели пожарные ручные серии ИП 512 ГОРИЗОНТ ОП – Н изготавливаются в двух исполнениях с адресным расширителем ИП 512 – 451.5 – А – ГОРИЗОНТ ОП-АМ – Н и без него (без адресной метки) ИП 512 – 451.4 – А – ГОРИЗОНТ ОП – Н и используются для ручного включения сигнала пожарной тревоги.

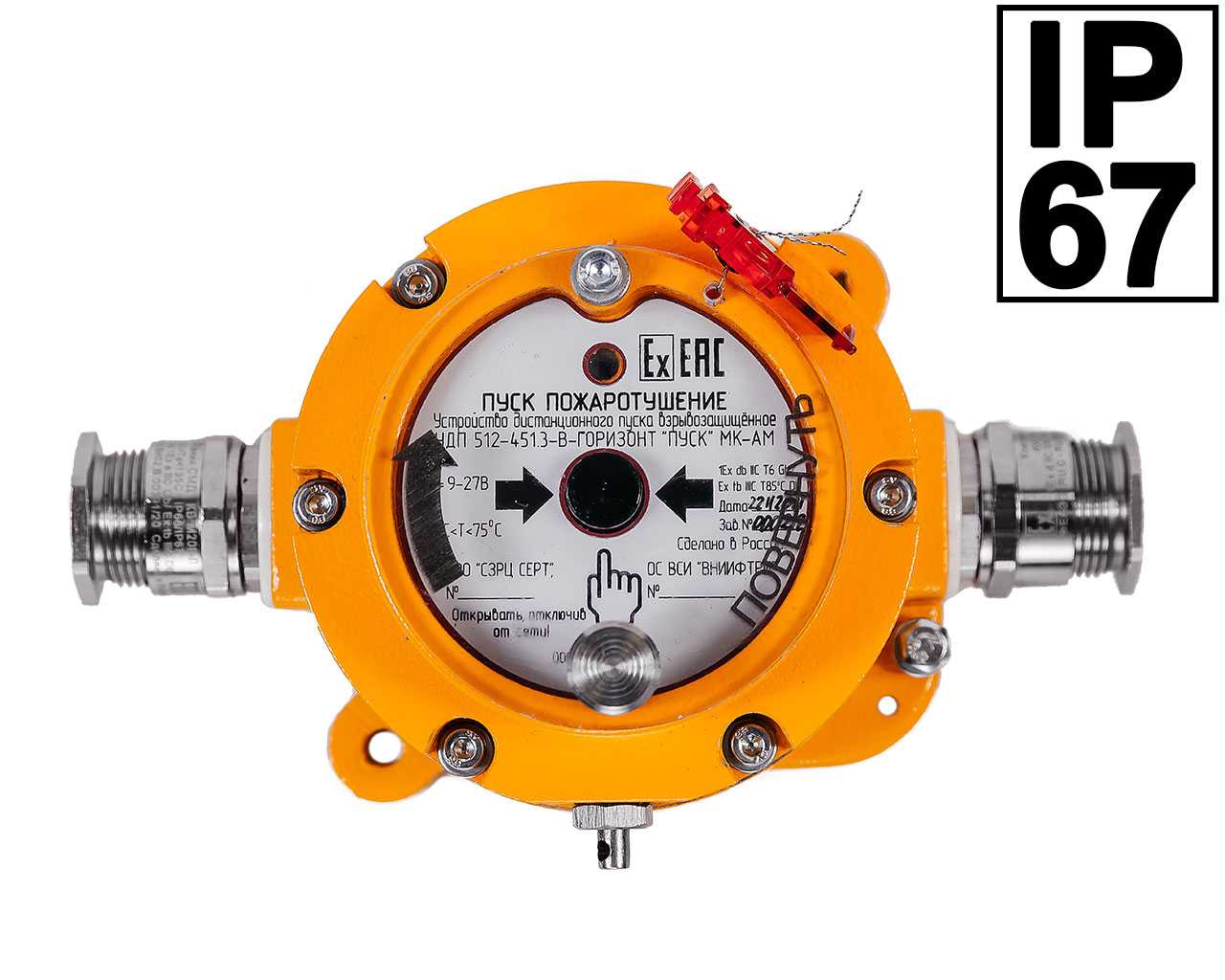

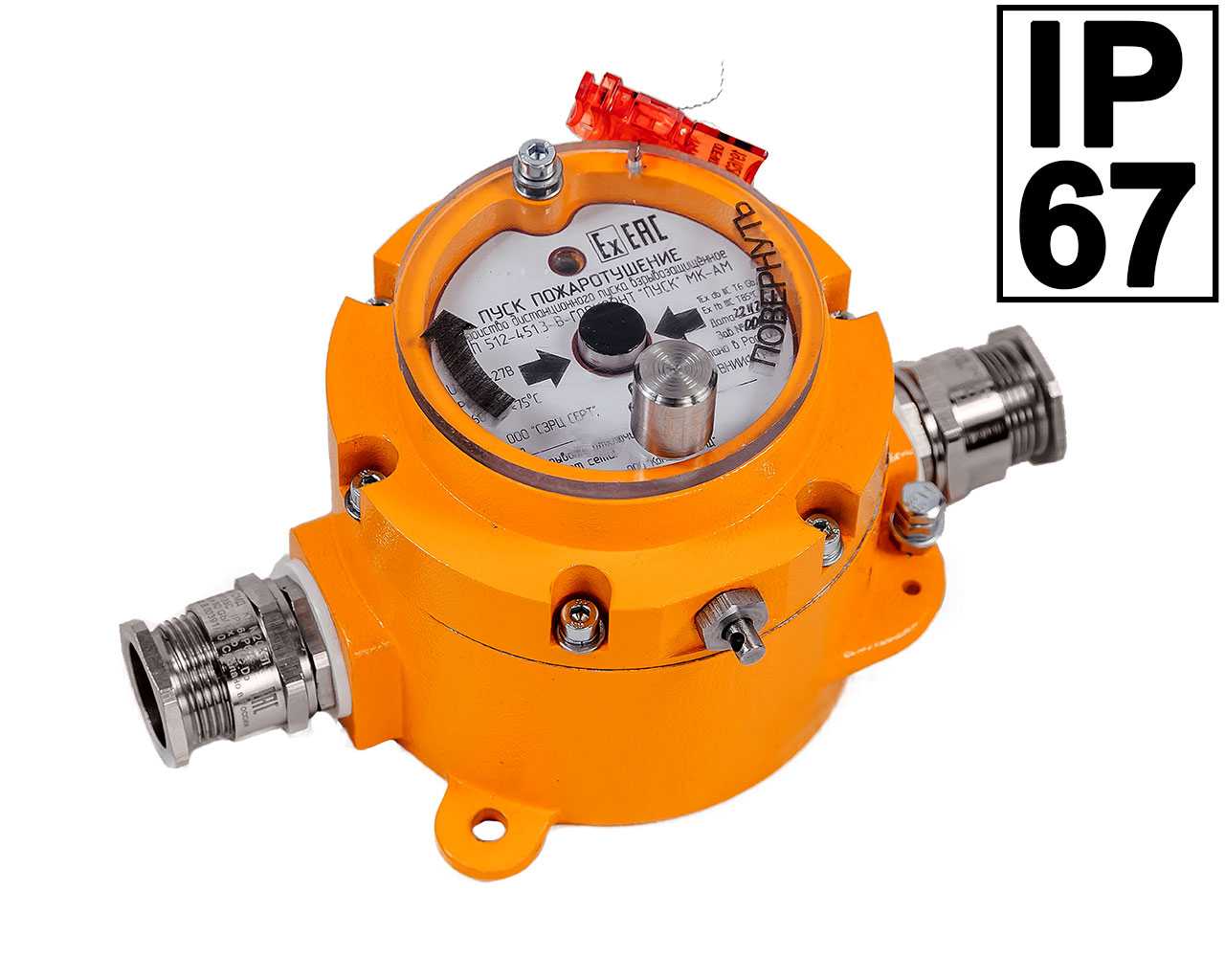

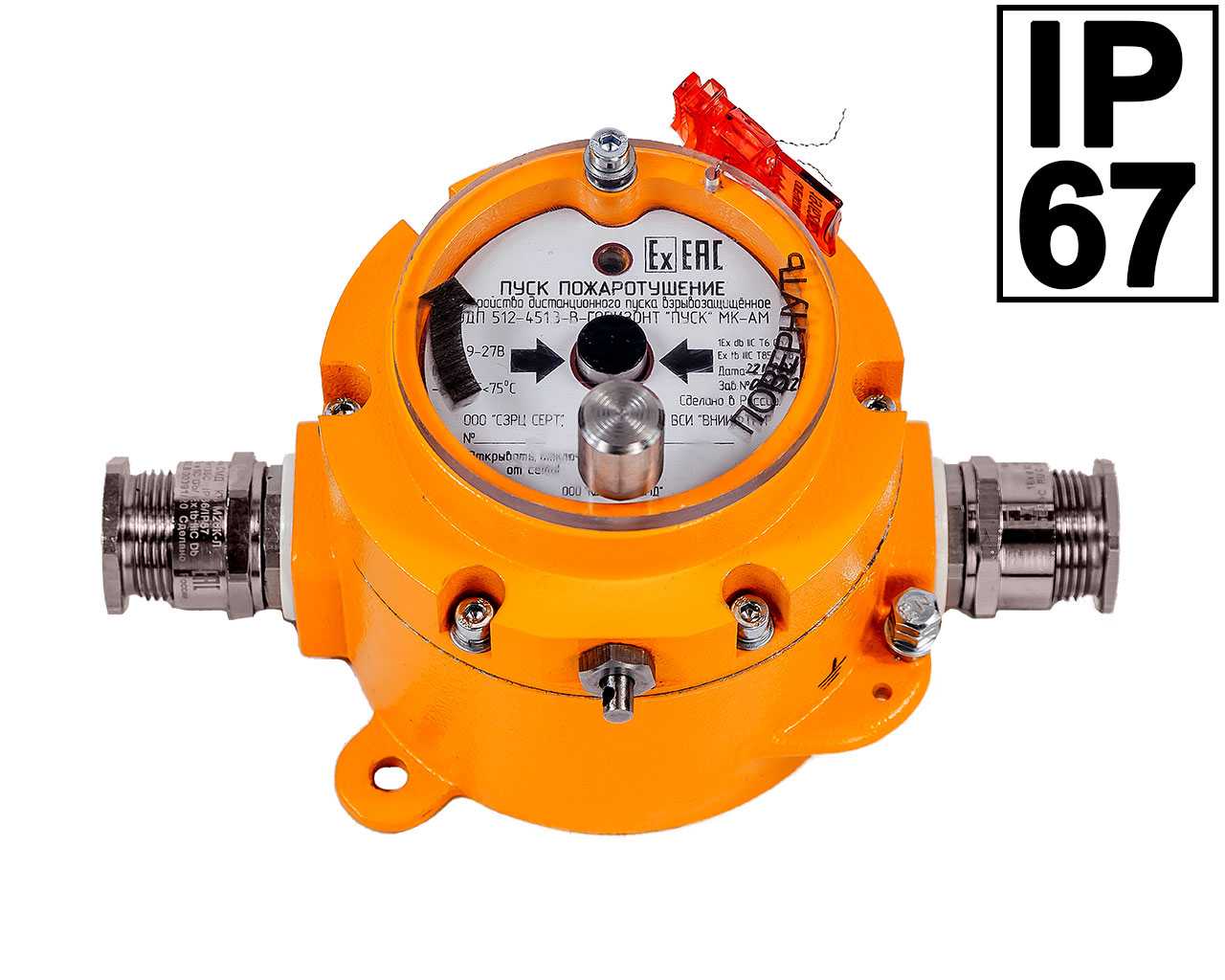

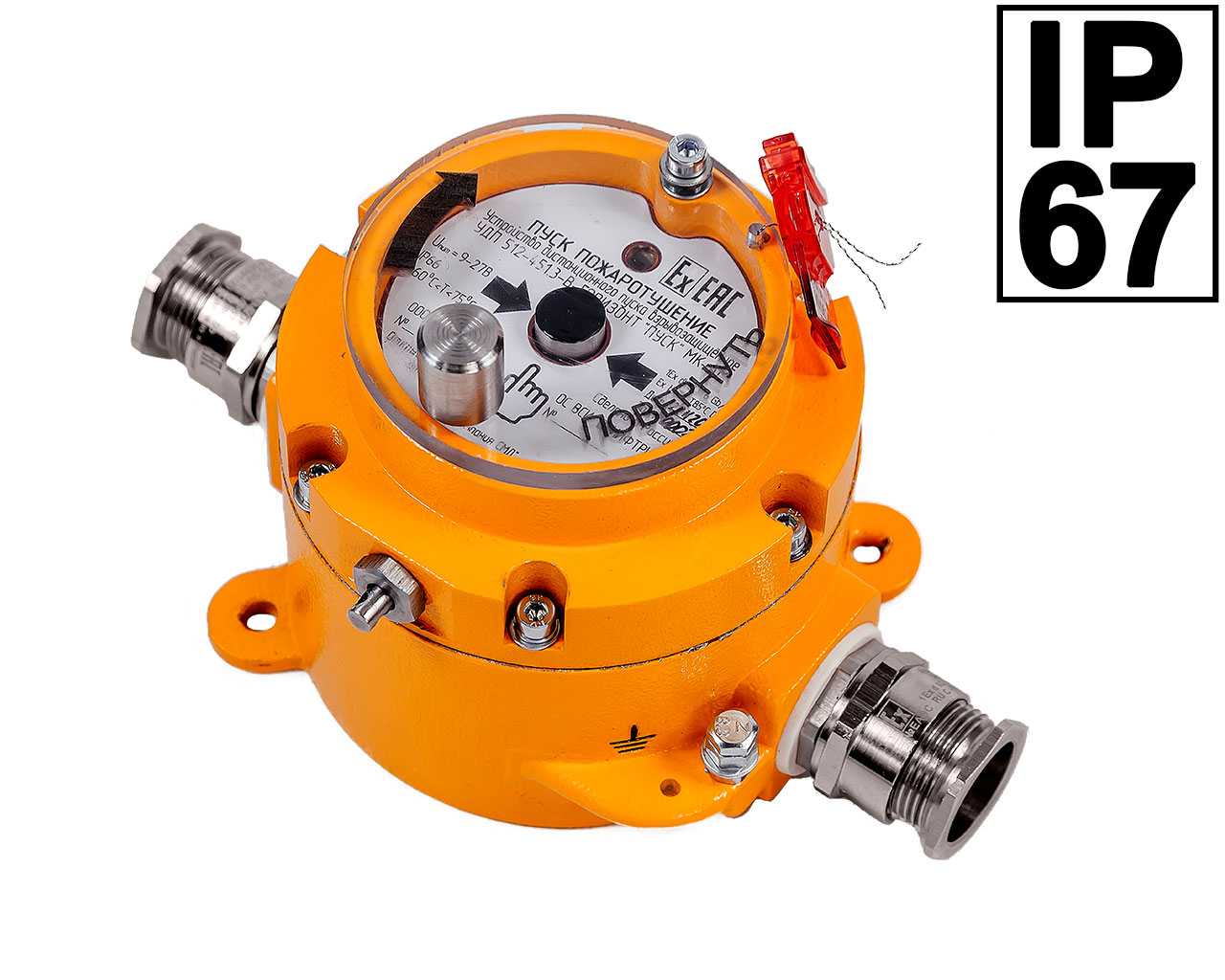

Устройства дистанционного пуска серии УДП 512 ГОРИЗОНТ «ПУСК» ОП – Н изготавливаются в двух исполнениях с адресным расширителем УДП 512 – 451.7 – В – ГОРИЗОНТ «ПУСК» ОП-АМ – Н и без него (без адресной метки) УДП 512 –451.6 – В – ГОРИЗОНТ «ПУСК» ОП – Н и являются компонентами блочно-модульного ППУ, предназначенные для ручного запуска систем пожаротушения, дымоудаления и т.п.

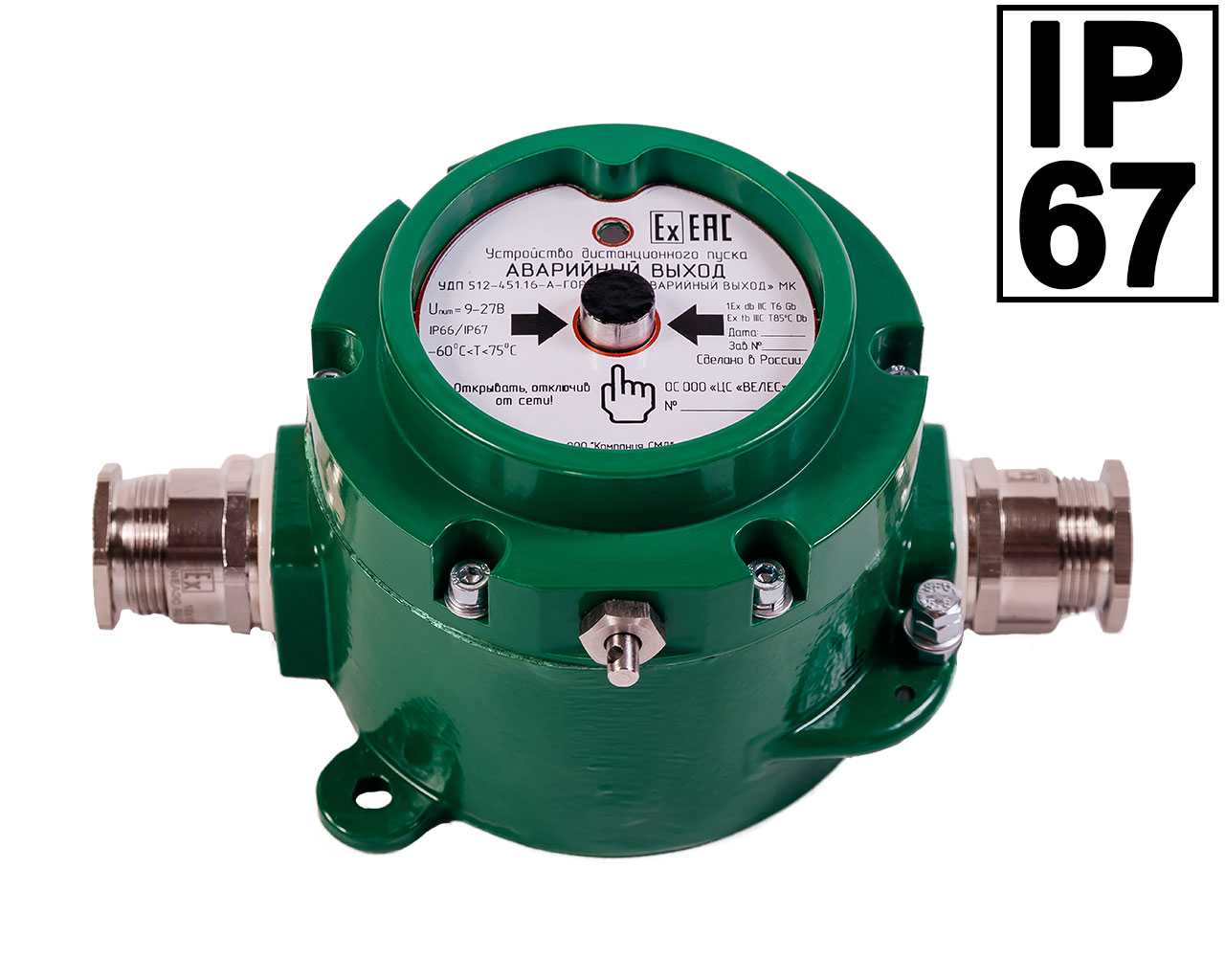

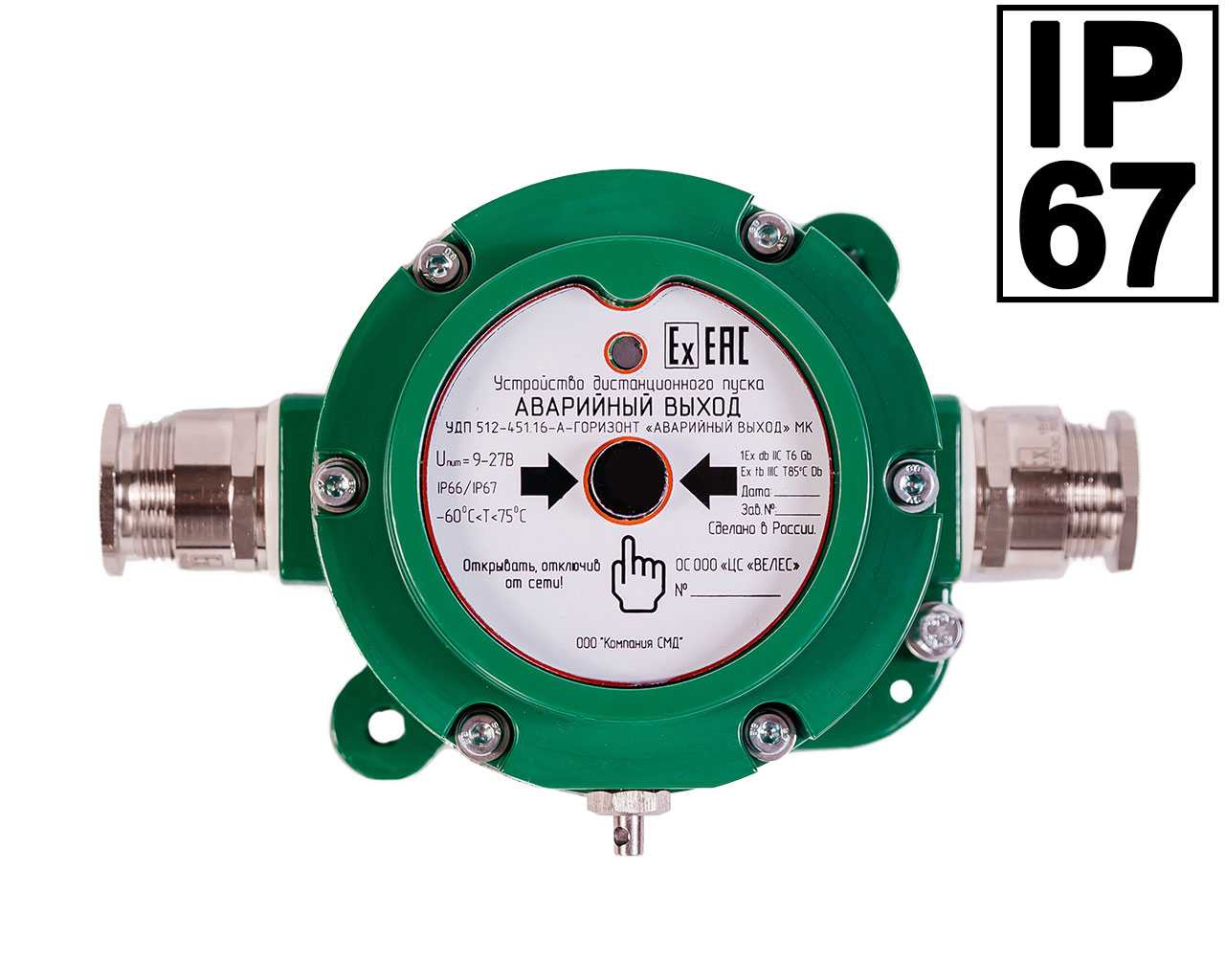

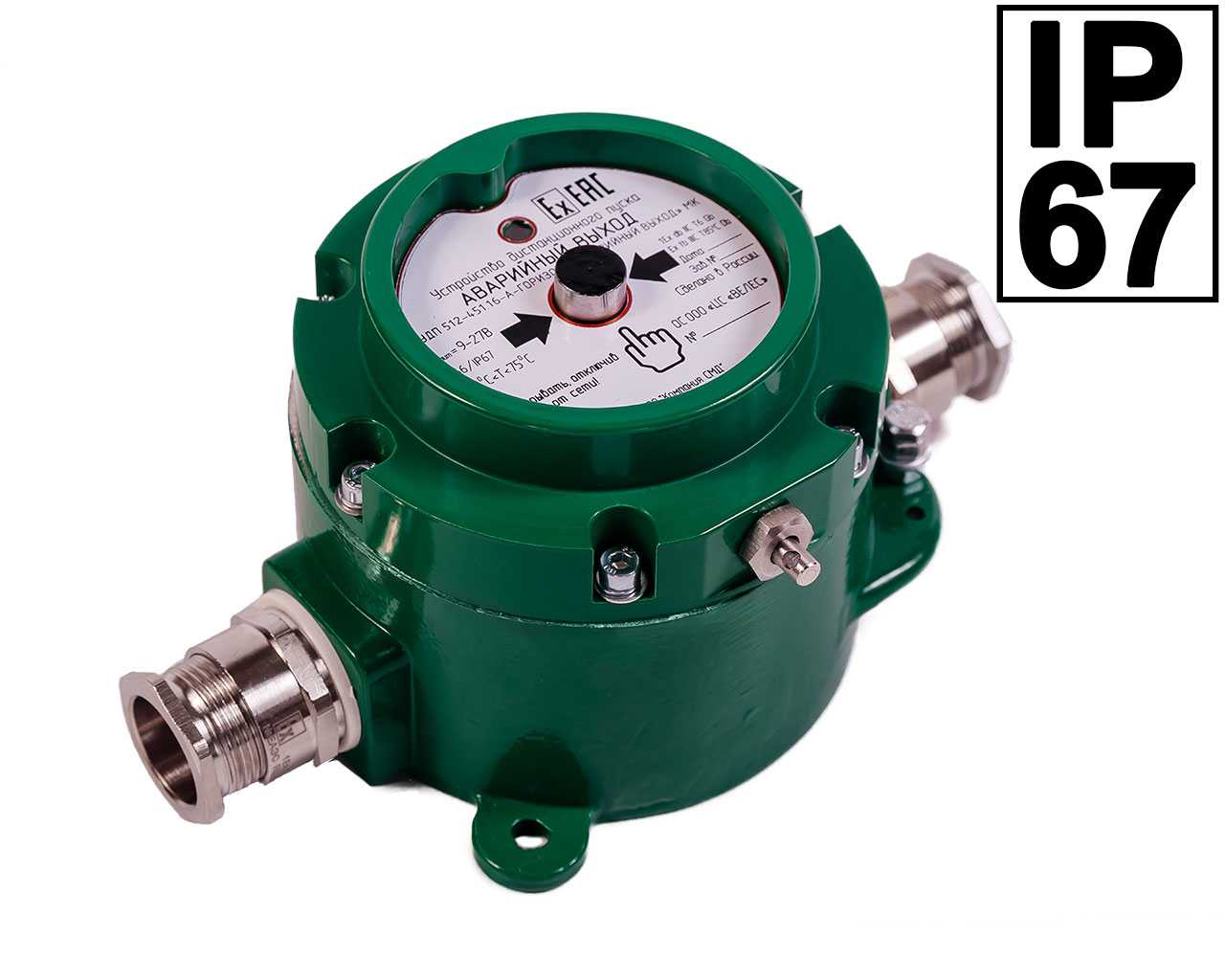

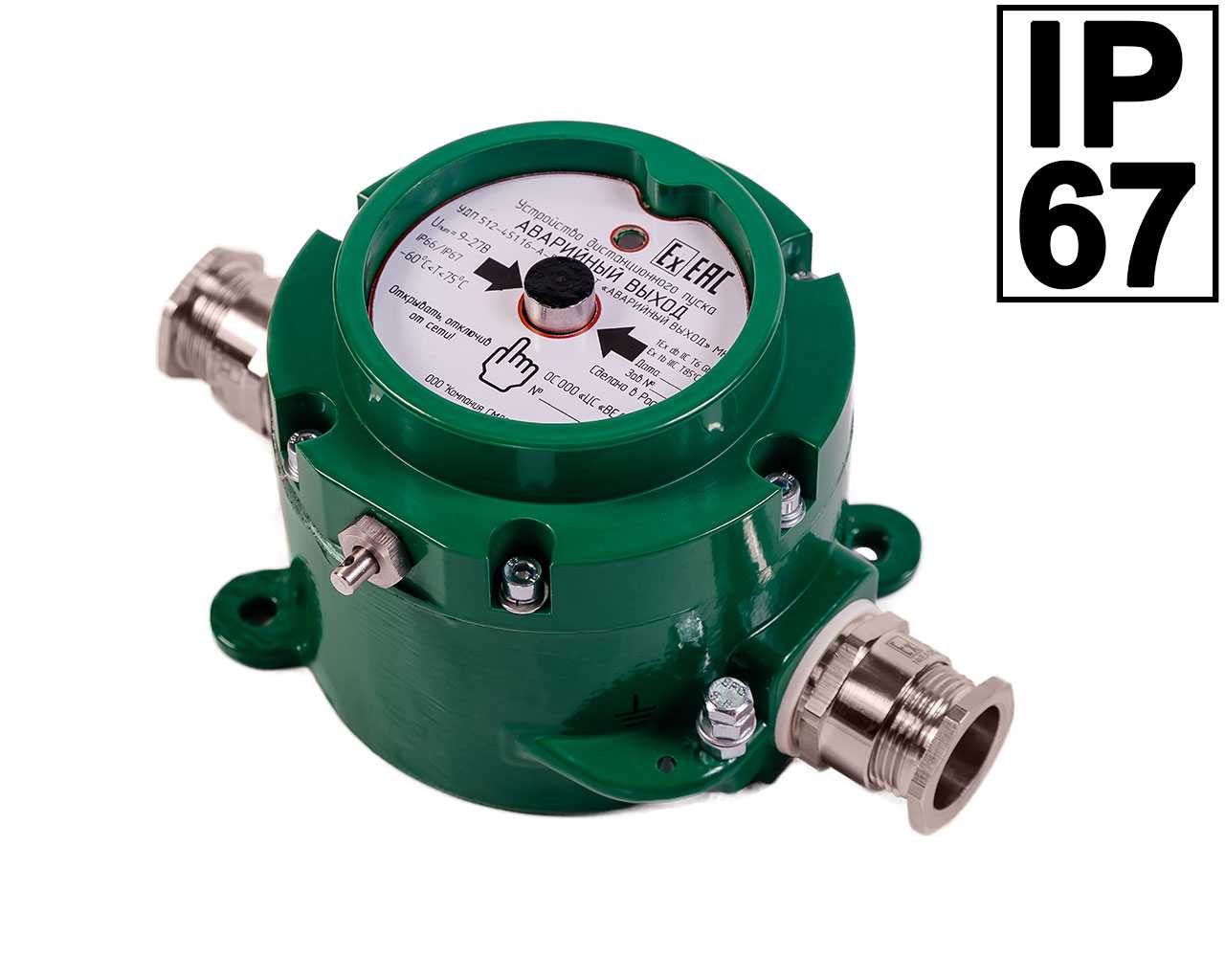

Устройства дистанционного пуска серии УДП 512 ГОРИЗОНТ «АВАРИЙНЫЙ ВЫХОД» ОП – Н изготавливаются в двух исполнениях с адресным расширителем УДП 512 – 451.19 – А – ГОРИЗОНТ «АВАРИЙНЫЙ ВЫХОД» ОП-АМ – Н и без него (без адресной метки) УДП 512 –451.18 – А – ГОРИЗОНТ «АВАРИЙНЫЙ ВЫХОД» ОП – Н и являются компонентами блочно-модульного ППУ, предназначенные для разблокировки аварийный выходов.

Оборудование с индивидуальным присвоенным адресом взаимодействует с адресным расширителем «С2000-АР1 исп.2» производства ООО «Болид». Адресное исполнение извещателя используется с контроллером двухпроводной линии связи «С2000-КДЛ» или «С2000-КДЛ-2И» в составе интегрированной системы охраны «Орион». https://bolid.ru/.

Материал корпуса ИПР и УДП – коррозионностойкая нержавеющая сталь.

ИПР, УДП комплектуется двумя кабельными вводами серии КВ, KV ТУ 27.33.13-359-81888935-2019. Присоединительная резьба кабельных вводов М20х1,5. Кабельные вводы позволяют ввести и вывести кабели круглого сечения различных диаметров:

для открытой прокладки присоединяемого кабеля (индекс в обозначении - К);
для прокладки присоединяемого кабеля в трубе со внутренней или наружной резьбой G1/2 или М20х1,5 (ТВ1/2, ТН1/2, ТВ20, ТН20);
для присоединения бронированного кабеля с двойным уплотнением (Б)
для присоединения кабеля в металлорукаве РЗЦХ-10мм, РЗЦХ-12мм, РЗЦХ-15мм или РЗЦХ-20мм (КМ10, КМ12, КМ15, КМ20).

Общепромышленные извещатели пожарные ручные и устройства дистанционного пуска имеют отличия по маркировке, т.к. отличаются по назначению.

ИП 512-451.4 – А – ГОРИЗОНТ ОП – Н	Извещатель пожарный ручной класса А (активация одним действием) с безадресным исполнением
ИП 512-451.5 – А – ГОРИЗОНТ ОП-АМ – Н	Извещатель пожарный ручной класса А (активация одним действием) с адресным исполнением
УДП 512-451.6 – В – ГОРИЗОНТ «ПУСК» ОП	Устройство дистанционного пуска класса В (активация двумя действиями) с безадресным исполнением
УДП 512-451.7 – В – ГОРИЗОНТ «ПУСК» ОП-АМ – Н	Устройство дистанционного пуска класса В (активация двумя действиями) с адресным исполнением
УДП 512-451.18 – А – ГОРИЗОНТ «АВАРИЙНЫЙ ВЫХОД» ОП – Н	Устройство дистанционного пуска класса А (активация одним действием) с безадресным исполнением
УДП 512-451.19 – А – ГОРИЗОНТ «АВАРИЙНЫЙ ВЫХОД» ОП-АМ – Н	Устройство дистанционного пуска класса А (активация одним действием) с адресным исполнением

	ИП 512-451.4 – А – ГОРИЗОНТ ОП – Н	УДП 512-451.6 – В – ГОРИЗОНТ «ПУСК» ОП	УДП 512-451.18 – А – ГОРИЗОНТ «АВАРИЙНЫЙ ВЫХОД» ОП – Н
	ИП 512-451.5 – А – ГОРИЗОНТ ОП-АМ – Н	УДП 512-451.7 – В – ГОРИЗОНТ «ПУСК» ОП-АМ – Н	УДП 512-451.19 – А – ГОРИЗОНТ «АВАРИЙНЫЙ ВЫХОД» ОП-АМ – Н
Цвет корпуса	Красный	Жёлтый	Зеленый
Материал	Нержавеющая сталь
Класс активации по ГОСТ 53325	А (одно действ.)	B (два действия)	А (одно действ.)
Температура окружающей среды	-60°С … +75°С
Степень защиты оболочки	IP66/67
Номинальное напряжение питания	12В – 24В
Собственный ток потребления, не более Неадресное исполнение: в дежурном режиме в режиме «Пожар» Адресное исполнение: в дежурном режиме в режиме «Пожар»	300мкА 1.2мА 23мА 20мА
Максимально допустимый ток в режиме тревога, не более	100мА
Максимально допустимый коммутируемый ток на контактах реле, не более	2А
Максимально допустимое напряжение на контактах реле, не более	250В
Габаритные размеры, мм, не более (* без кабельных вводов)	113*х109х86

Обозначение при заказе:

Х₁ –	Х₂ –	Х₃ –	Х₄
1	2	3	4

Тип, номер и исполнение прибора (см. Таблицу 1):
ИП 512-451.4 – А – ГОРИЗОНТ ОП;
ИП 512-451.5 – А – ГОРИЗОНТ ОП-АМ;
УДП 512-451.6 – В – ГОРИЗОНТ «ПУСК» ОП;
УДП 512-451.7 – В – ГОРИЗОНТ «ПУСК» ОП-АМ;
УДП 512-451.18 – А – ГОРИЗОНТ «АВАРИЙНЫЙ ВЫХОД» ОП;
УДП 512-451.19 – А – ГОРИЗОНТ «АВАРИЙНЫЙ ВХОД» ОП-АМ.
Материл корпуса:
Н – нержавеющая сталь;
Тип кабельного ввода:
К – для открытой прокладки кабеля диаметром 6,5-13,9 мм;
ТВ1/2 (ТВ20) – для прокладки кабеля диаметром 6,5-13,9 мм в трубе с присоединительной внутренней резьбой G1/2 или М20х1,5;
ТН1/2 (ТН20) – для прокладки кабеля диаметром 6,5-13,9 мм в трубе с присоединительной наружной резьбой G1/2 или М20х1,5;
Б – для прокладки с двойным уплотнением бронированного кабеля с наружной частью диаметром 15,0-21,0 мм и диаметром внутренней оболочки 6,5-13,9 мм;
КМ10 – для прокладки кабеля диаметром 3,1-8,6 мм в металлорукаве РЗЦХ-10;
КМ12 – для прокладки кабеля диаметром 3,1-8,6 мм в металлорукаве РЗЦХ-12;
КМ15 – для прокладки кабеля диаметром 6,1-11,7 мм в металлорукаве РЗЦХ-15;
КМ20 – для прокладки кабеля диаметром 6,5-13,9 мм в металлорукаве РЗЦХ-20.
Обозначение климатического исполнения по ГОСТ:
ХЛ – для макроклиматических районов с холодным климатом;
УХЛ – для макроклиматических районов с умеренным и холодным климатом;
ОМ – для макроклиматических районов как с умеренно-холодным, так и тропическим морским климатом, в том числе для судов неограниченного района плавания.
