ПКВ МК Exe-П

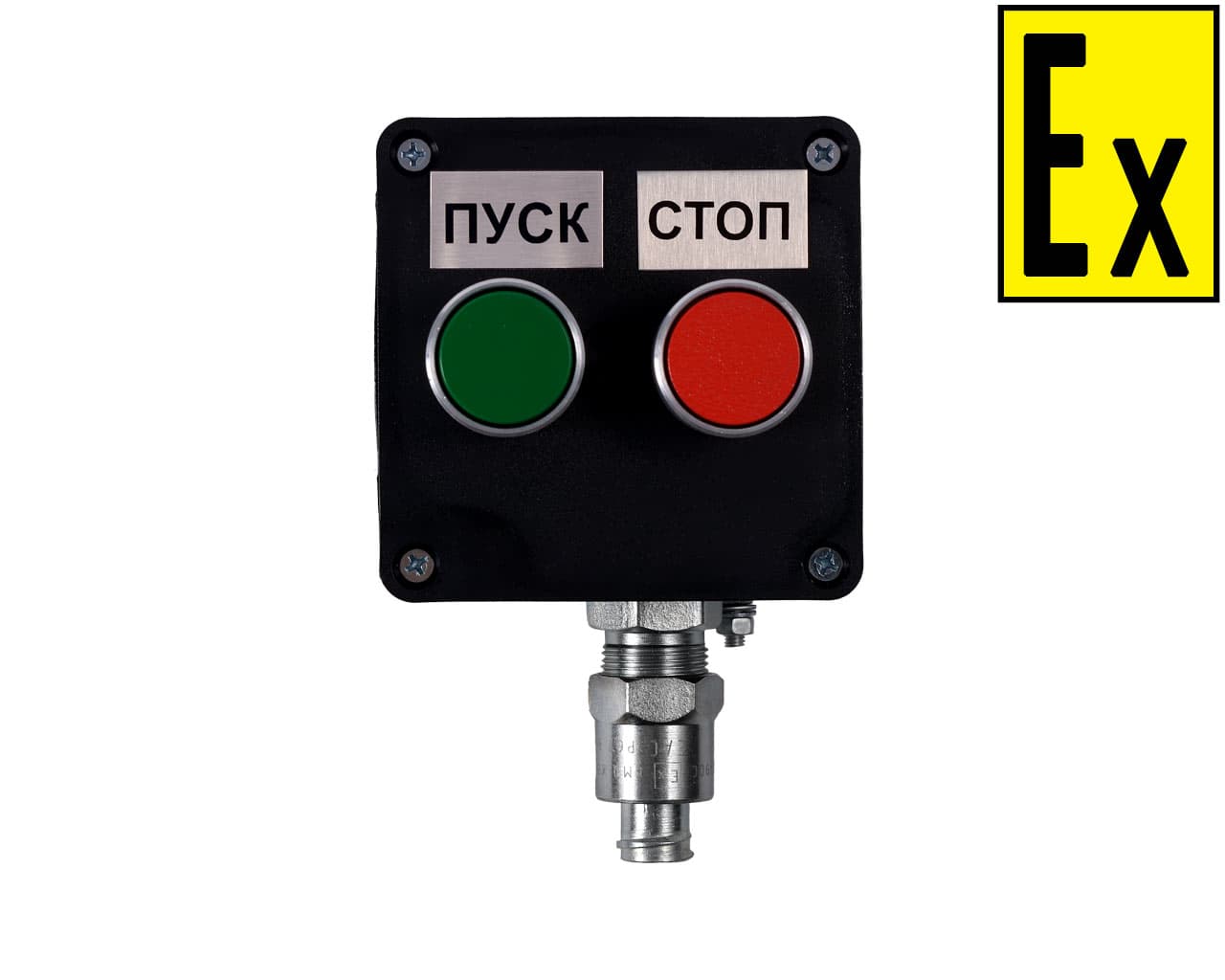

Взрывозащищенные посты управления, моделей ПКВ МК Exe-П-080706 / 110807 / 130707 / 180807 / 250807 / 090904 / 101004 / 101009 / 121209 / 122209 / 161609 / 162609 / 163609 / 211209 / 252512 / 254012 / 404012, ПКВ МК Exi-П-080706 / 110807 / 130707 / 180807 / 250807 / 090904 / 101004 / 101009 / 121209 / 122209 / 161609 / 162609 / 163609 / 211209 / 252512 / 254012 / 404012 предназначены для коммутации, управления и индикации режимов работы электрических цепей переменного и постоянного тока промышленной частоты во взрывоопасных зонах, а также для подключения бронированных и небронированных электрических кабелей круглого или плоского сечения в металлорукаве или трубе.

Применяемый материал для изготовления постов управления – полиамид.

Посты управления обеспечены следующими видами взрывозащиты: ГОСТ Р МЭК 60079-7-2012 Повышенная защита вида "е", ГОСТ 31610.11-2014 (IEC 60079-11:2011) "искробезопасная электрическая цепь "i", ГОСТ IEC 60079-1-2013 "взрывонепроницаемые оболочки "d"" и ГОСТ IEC 60079-31-2013 оборудование с защитой от воспламенения пыли оболочками "t".

Оборудование относится к электрооборудованию групп I, II и III по ГОСТ 31610.0-2014 и предназначены для применения во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты. Оборудование может используется во взрывоопасных зонах класса 0, 1 и 2 по ГОСТ IEC 60079-10-1-2011, а также в рудниках и шахтах ГОСТ 31439-2011 (EN 1710:2005). Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIА, IIВ, IIC, пыли IIIC.

В стандартной комплектации, заказчик выбирает: тип кабельных вводов их количество, а также элементы коммутации, индикации, текстовые надписи. С учетом доступного пространства внутри корпуса устанавливаются клеммные зажимы двух типов винтовые или пружинные. Каждый элемент коммутации имеет один или два контакта. Могут использоваться нормально-замкнутые и нормально-разомкнутые контакты. Изготовитель оставляет за собой право располагать все элементы согласно своему проекту.

Посты могут иметь таблички с оперативными надписями на русском и иностранном языках: «Пуск», «Стоп», «Вперед», «Назад», «Вверх», «Вниз», «Вправо», «Влево», «Быстро», «Медленно», «Толчок», «Тормоз», «Откр.», «Закр.», «Откл.», «Авт-0-Вкл» и другие короткие надписи по заказу потребителя.

Посты управления серии - ПКВ, модельный ряд: ПКВ МК Exe-П-ХХХ… Х, ПКВ МК Exi-П-ХХХ… Х.
Маркировка взрывозащиты	РО Ex ia I Ma X / 0Ex ia IIC T6… Т5 Ga X / Ex tb IIIC Т80⁰C… Т95⁰C Db X РП Ex eb db I Mc X / 1Ex eb db IIC T6… Т5 Gb X / Ex tb IIIC Т80⁰C… Т95⁰C Db X
Материал корпуса	полиамид
Степень защиты оболочки по ГОСТ 14254-2015	IP66
Температура окружающей среды в условиях эксплуатации	Т6 - от -60⁰C до +80⁰C Т5 - от -60⁰C до +95⁰C
Температурный класс по ГОСТ 31610.0-2014.	Т6, Т5
Климатическое исполнение	ХЛ (F), УХЛ (NF), ОМ (MU)
Коммутируемый ток, А - переменный ток - постоянный ток	не более 200 не более 200
Коммутируемое напряжение, В - переменный ток - постоянный ток	не более 1000 не более 1000

Модель	Габаритные размеры без кабельных вводов и внешних компонентов	Установочные размеры	Масса корпуса, не более
ПКВ МК Exe/Exi-П-080706	80x75х55 мм	68х45 мм
ПКВ МК Exe/Exi-П-110807	110х80х70 мм	60х92 мм
ПКВ МК Exe/Exi-П-130707	130х80х70 мм	62х112 мм
ПКВ МК Exe/Exi-П-180807	180х80х70 мм	62х162 мм
ПКВ МК Exe/Exi-П-250807	250х80х70 мм	62х232 мм
ПКВ МК Exe/Exi-П-090904	90х90х40 мм	86х66 мм
ПКВ МК Exe/Exi-П-101004	100х100х43 мм	-
ПКВ МК Exe/Exi-П-101009	100x100x91 мм	-
ПКВ МК Exe/Exi-П-121209	120x120x91 мм	82х106 мм
ПКВ МК Exe/Exi-П-122209	120x220x91 мм	82х204 мм
ПКВ МК Exe/Exi-П-161609	160x160x91 мм	110х140 мм
ПКВ МК Exe/Exi-П-162609	160x260x91 мм	110х240 мм
ПКВ МК Exe/Exi-П-163609	160x360x91 мм	110х340 мм
ПКВ МК Exe/Exi-П-211209	210х120х9 мм	98х175 мм
ПКВ МК Exe/Exi-П-252512	250x255x121 мм	200х235 мм
ПКВ МК Exe/Exi-П-254012	250x400x121 мм	200х380 мм
ПКВ МК Exe/Exi-П-404012	400x400x121 мм	351х380 мм

Пример записи при заказе:

ПКВ МК Exe-П-121209	–B[x1]–D[x2] –	*S[s1c1–k1–m1, s2c2–k2–m2, s3c3–k3–m3]*
1	2	3

1 – тип поста управления и вид взрывозащиты: ПКВ МК Exe-П-xxxxxx, ПКВ МК Exi-П-xxxxxx;
2 – тип кабельных вводов:
B, D – короткие стороны поста;
n – множитель количества вводов соответствующего типа, если один – не указывается;
x1, x2, х3, х4 – типы кабельных вводов, например:
КВ М20К – для открытой прокладки кабеля с присоединительной резьбой М20х1,5;
КВ М20КМ15 – для металлорукава 15мм с присоединительной резьбой М20х1,5;
3 – область описания элементов управления:
S – маркер секции описания элементов управления;
s1, s2, s3 – условное обозначение элемента управления;
c – цвет (только для ламп и кнопок К10, К11):
к – красный; з – зеленый; ж – желтый; ч – черный;
k – тип контактов (только для кнопок и переключателей):
НОНО, НОНЗ, НЗНЗ, НЗ, НО;
m – оперативная надпись (шильдик).
