ПКВ МК Exe-А

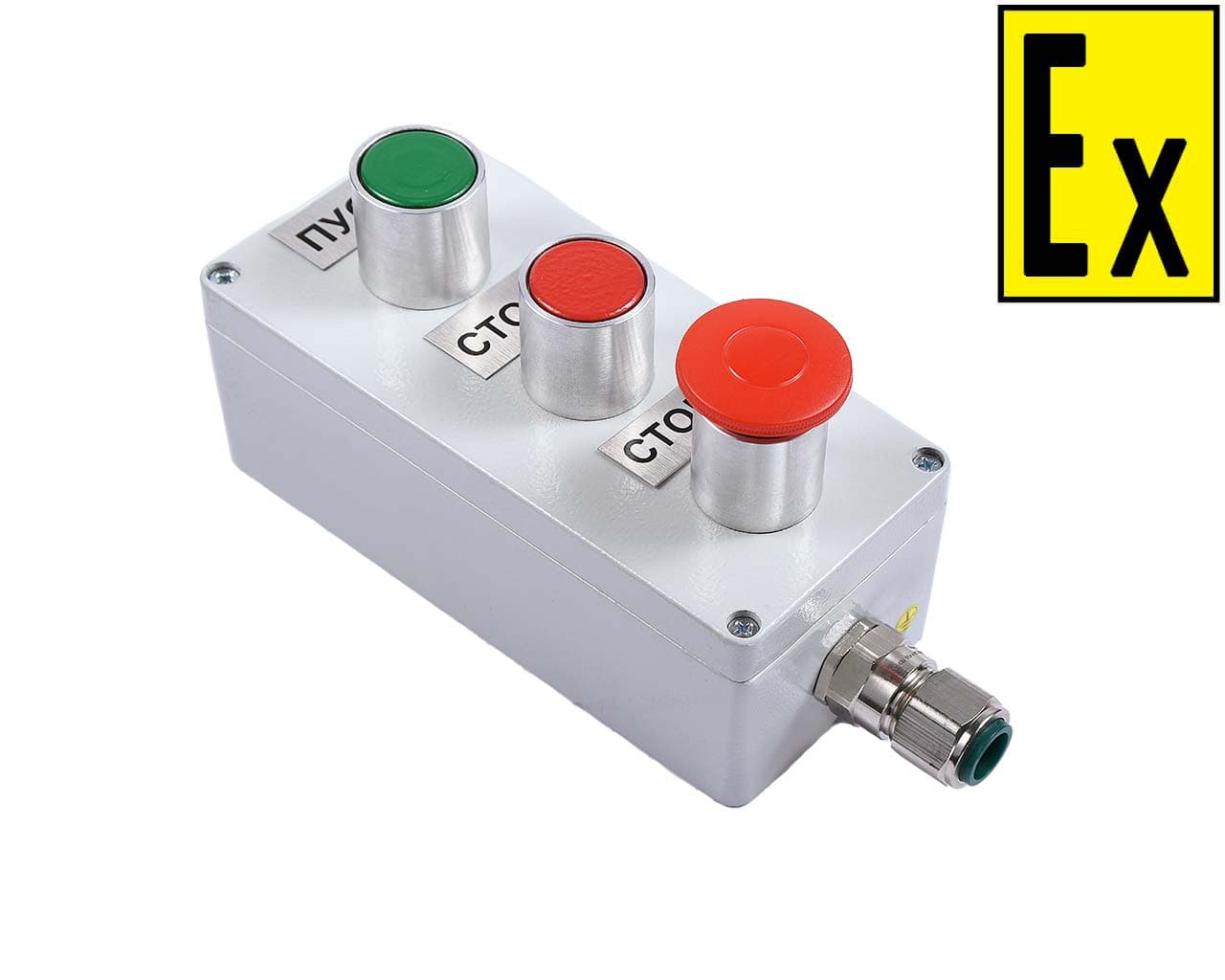

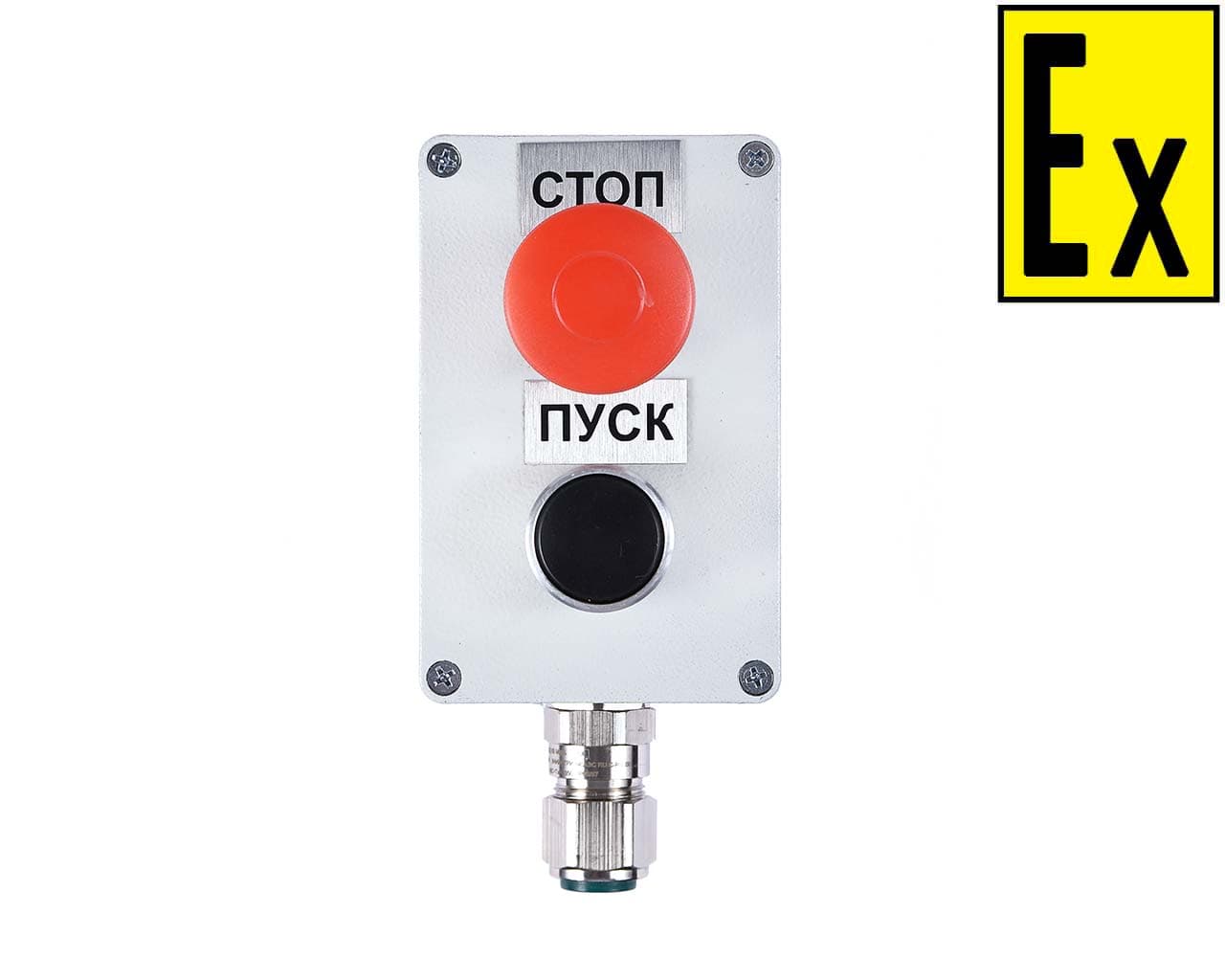

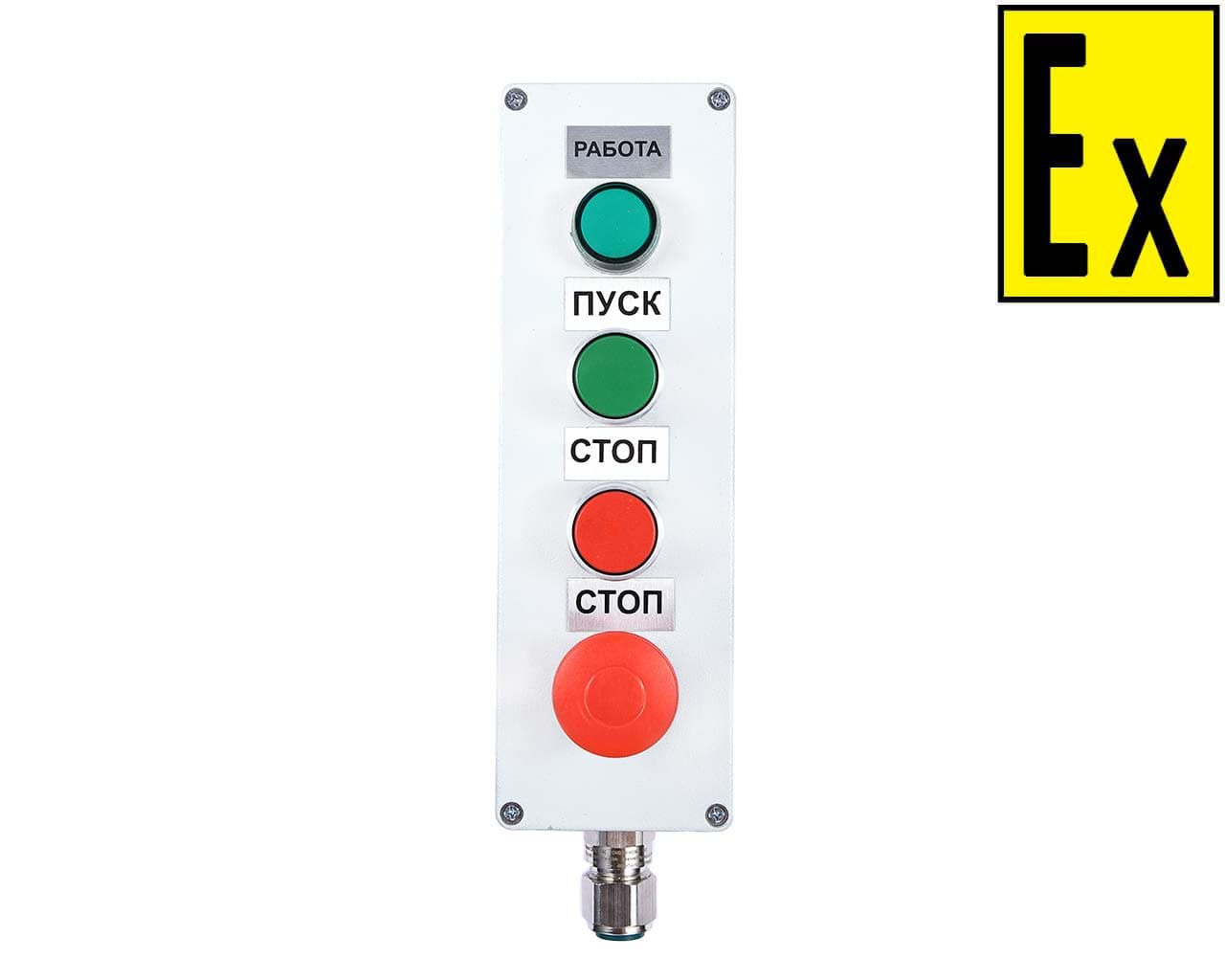

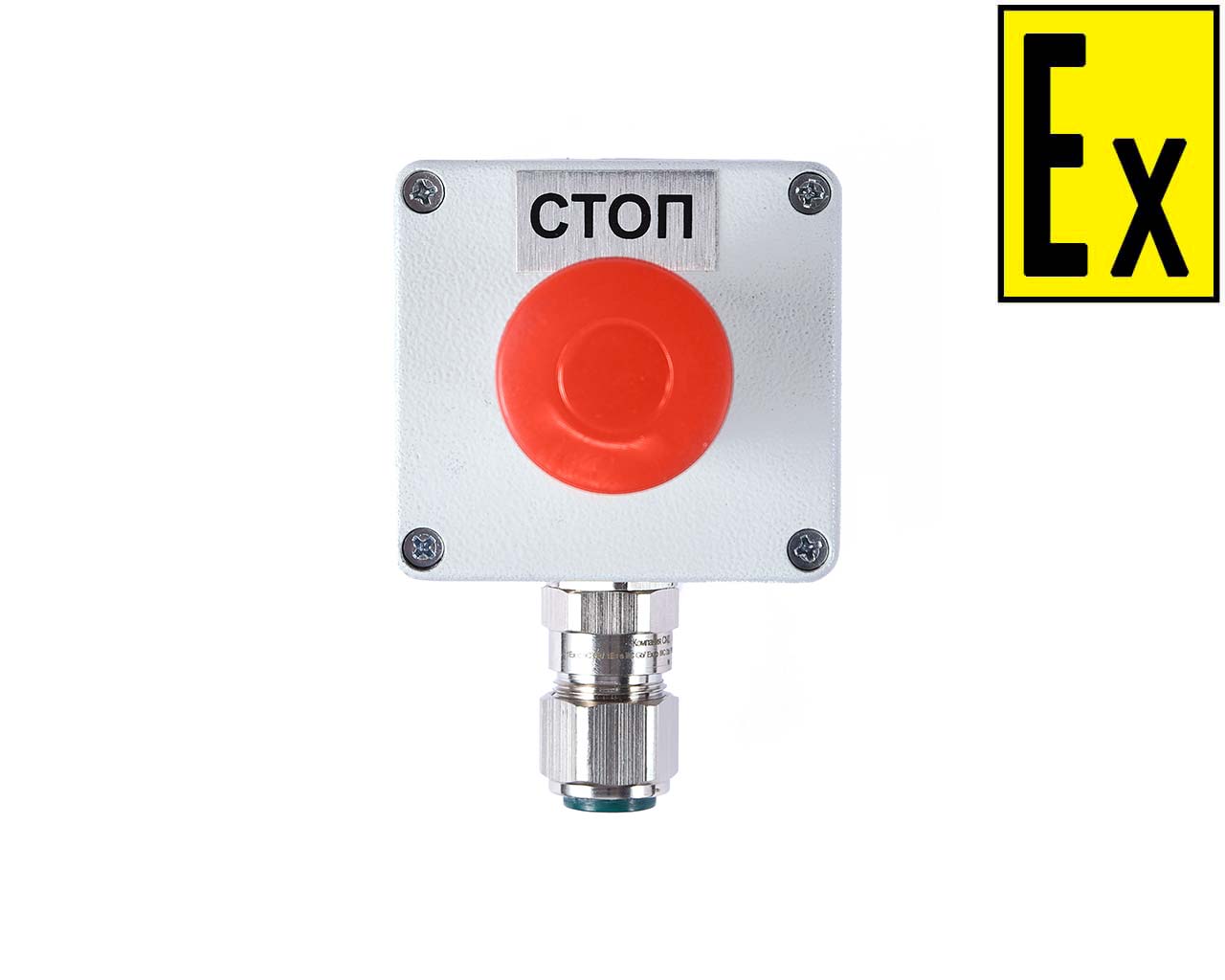

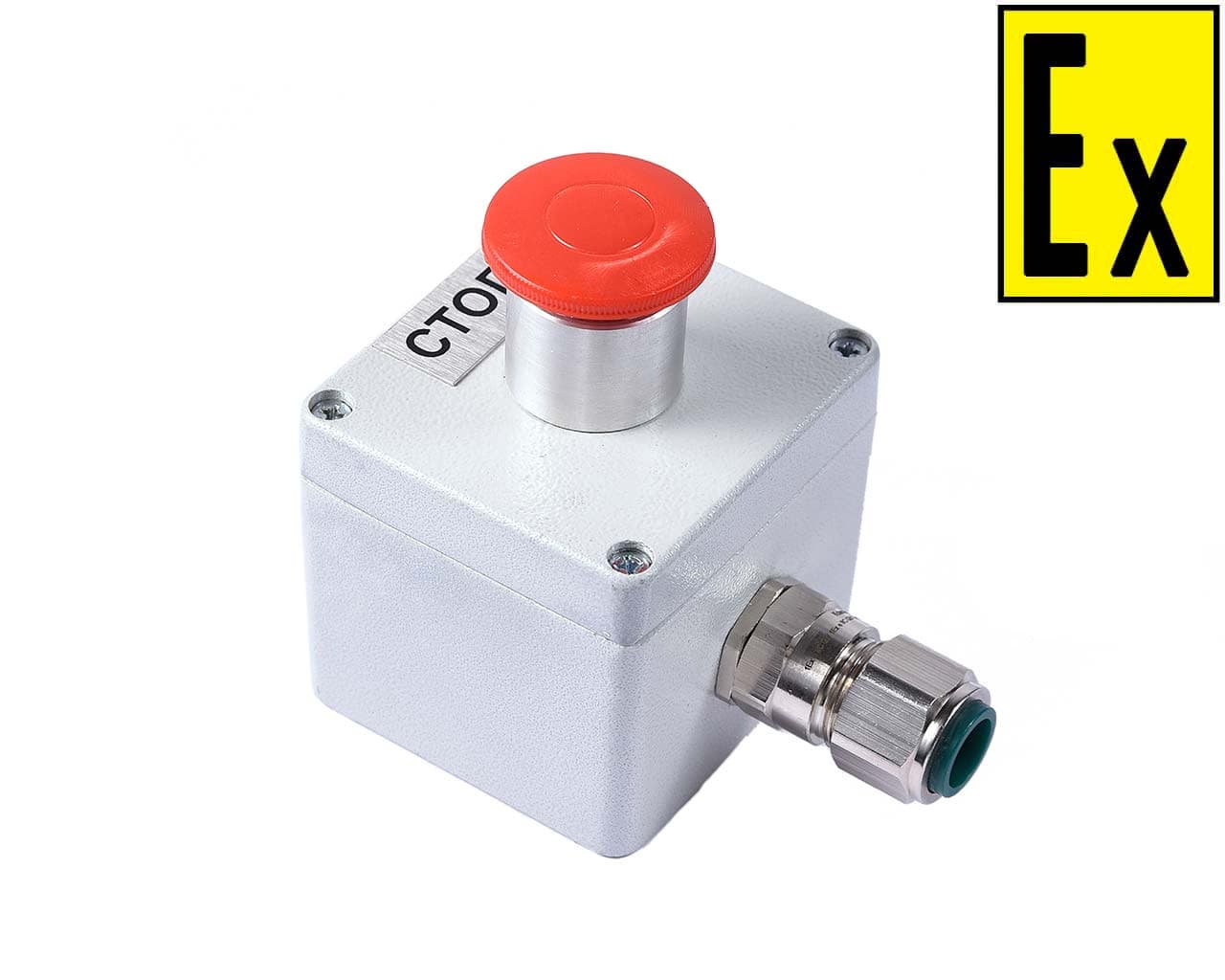

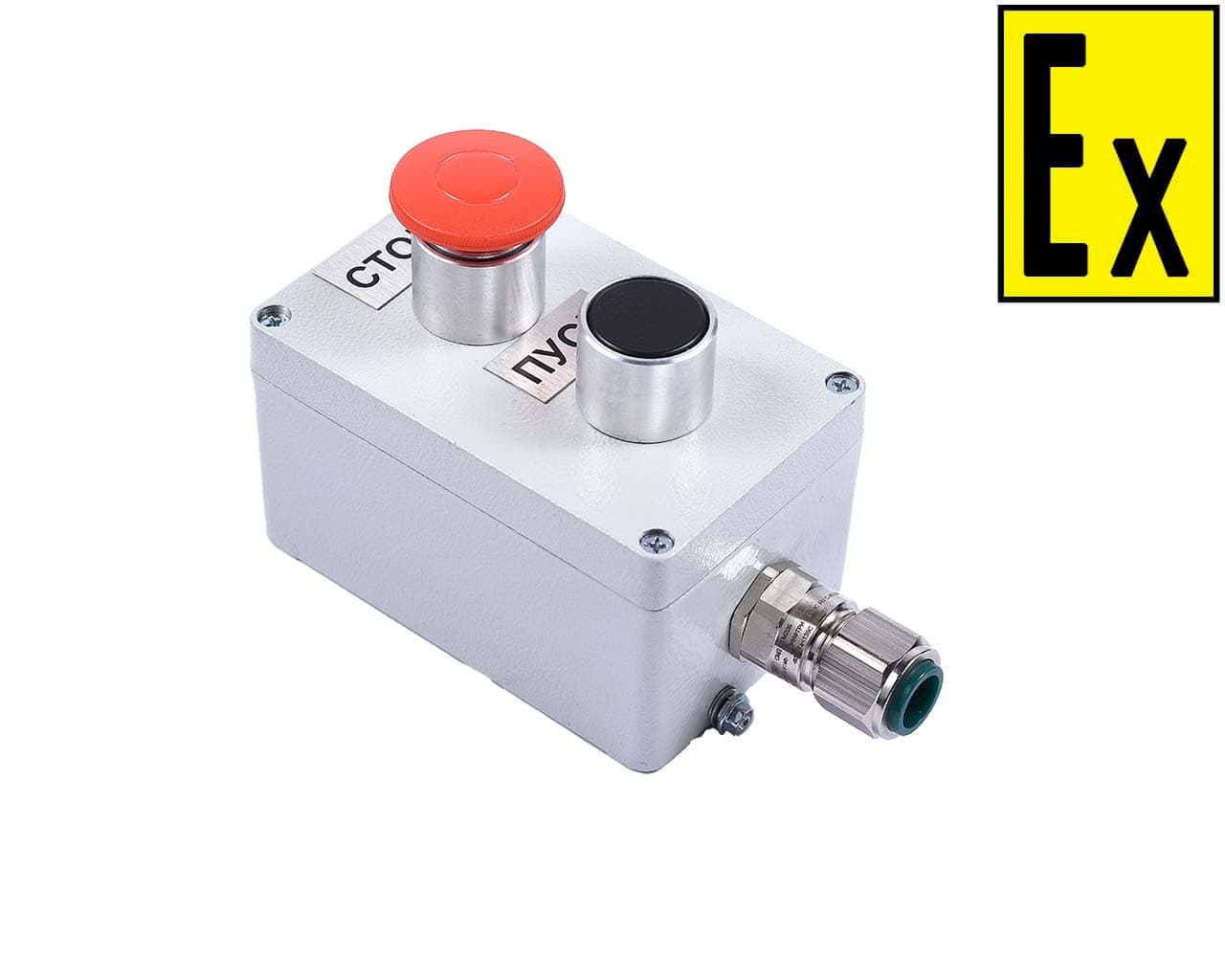

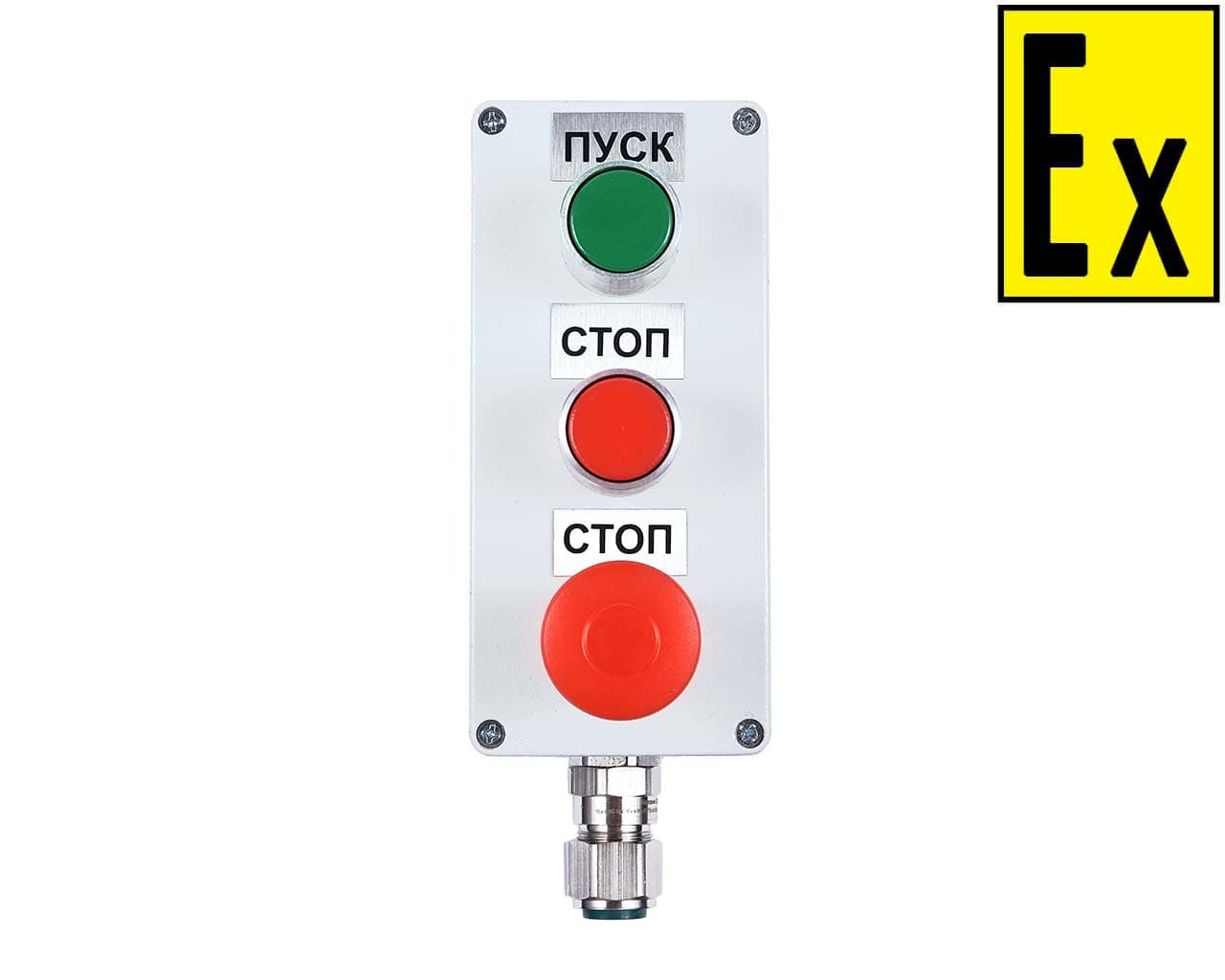

Взрывозащищенные посты управления, моделей ПКВ МК Exe-А-080807 / 081207 / 081707 / 082507 / 101008 / 101608 / 121208 / 123608 / 161609 / 162609 / 122209 / 162110 / 163609 / 181810 / 232011 / 232018 / 232011 / 233311 / 403111, ПКВ МК Exi-А-080806 / 081207 / 081707 / 082507 / 101008 / 101608 / 121208 / 123608 / 161609 / 162609 / 122209 / 162110 / 163609 / 181810 / 232011 / 232018 / 232011 / 233311 / 403111 предназначены для коммутации, управления и индикации режимов работы электрических цепей переменного и постоянного тока промышленной частоты во взрывоопасных зонах, а также для подключения бронированных и небронированных электрических кабелей круглого или плоского сечения в металлорукаве или трубе.

Применяемый материал для изготовления постов управления – алюминиевый сплав.

Посты управления обеспечены следующими видами взрывозащиты: ГОСТ Р МЭК 60079-7-2012 Повышенная защита вида "е", ГОСТ 31610.11-2014 (IEC 60079-11:2011) "искробезопасная электрическая цепь "i", ГОСТ IEC 60079-1-2013 "взрывонепроницаемые оболочки "d"" и ГОСТ IEC 60079-31-2013 оборудование с защитой от воспламенения пыли оболочками "t".

Оборудование относится к электрооборудованию групп I, II и III по ГОСТ 31610.0-2014 и предназначены для применения во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты. Оборудование может используется во взрывоопасных зонах класса 0, 1 и 2 по ГОСТ IEC 60079-10-1-2011, а также в рудниках и шахтах ГОСТ 31439-2011 (EN 1710:2005). Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIА, IIВ, IIC, пыли IIIC.

В стандартной комплектации, заказчик выбирает: тип кабельных вводов их количество, а также элементы коммутации, индикации, текстовые надписи. С учетом доступного пространства внутри корпуса устанавливаются клеммные зажимы двух типов винтовые или пружинные. Каждый элемент коммутации имеет один или два контакта. Могут использоваться нормально-замкнутые и нормально-разомкнутые контакты. Изготовитель оставляет за собой право располагать все элементы согласно своему проекту.

Посты могут иметь таблички с оперативными надписями на русском и иностранном языках: «Пуск», «Стоп», «Вперед», «Назад», «Вверх», «Вниз», «Вправо», «Влево», «Быстро», «Медленно», «Толчок», «Тормоз», «Откр.», «Закр.», «Откл.», «Авт-0-Вкл» и другие короткие надписи по заказу потребителя.

Посты управления серии - ПКВ, модельный ряд: ПКВ МК Exe-А-ХХХ… Х, ПКВ МК Exi-А-ХХХ… Х.
Маркировка взрывозащиты	0Ex ia IIC T6… Т4 Ga X / Ex tb IIIC Т80⁰C… Т130⁰C Db X 1Ex db eb IIC T6… Т4 Gb X / Ex tb IIIC Т80⁰C… Т130⁰C Db X
Материал корпуса	алюминиевый сплав
Степень защиты оболочки по ГОСТ 14254-2015	IP66
Температура окружающей среды в условиях эксплуатации	Т6 - от -60⁰C до +80⁰C Т5 - от -60⁰C до +95⁰C Т4 – от -60⁰C до +130⁰C
Температурный класс по ГОСТ 31610.0-2014.	Т6, Т5, Т4
Климатическое исполнение	ХЛ (F), УХЛ (NF), ОМ (MU)
Коммутируемый ток, А - переменный ток - постоянный ток	не более 200 не более 200
Коммутируемое напряжение, В - переменный ток - постоянный ток	не более 1000 не более 1000
Количество элементов коммутации или индикации (кнопки, переключатели, лампы и т.д.)
ПКВ МК Exe-A-080807	1
ПКВ МК Exe-A-081207	2
ПКВ МК Exe-A-081707	3
ПКВ МК Exe-A-082507	4

Модель	Габаритные размеры без кабельных вводов и внешних компонентов	Установочные размеры	Масса корпуса, не более
ПКВ МК Exe/Exi-A-080807	84х78х65 мм	73х58 мм
ПКВ МК Exe/Exi-A-081207	124х79х70 мм	113х52 мм
ПКВ МК Exe/Exi-A-081707	174х79х70 мм	163х52 мм
ПКВ МК Exe/Exi-A-082507	250х79х70 мм	238х52 мм
ПКВ МК Exe/Exi-A-101008	98х98х80 мм	86х66 мм
ПКВ МК Exe/Exi-A-101608	157х98х80 мм	146х66 мм
ПКВ МК Exe/Exi-A-121208	120х120х80 мм	106х82 мм
ПКВ МК Exe/Exi-A-123608	359х119х90 мм	340х66 мм
ПКВ МК Exe/Exi-A-161609	160х160х91 мм	140х110 мм
ПКВ МК Exe/Exi-A-162609	263х162х91 мм	240х210 мм
ПКВ МК Exe/Exi-A-122209	219х119х90 мм	204х82 мм
ПКВ МК Exe/Exi-A-162110	213х162х101 мм	190х110 мм
ПКВ МК Exe/Exi-A-163609	359х158х90 мм	340х110 мм
ПКВ МК Exe/Exi-A-181810	180х180х101 мм	160х130 мм
ПКВ МК Exe/Exi-A-232011	230х200х111 мм	180х180 мм
ПКВ МК Exe/Exi-А-232018	230х200х181 мм	180х180 мм
ПКВ МК Exe/Exi-A-232011	230х280х111 мм	260х180 мм
ПКВ МК Exe/Exi-A-233311	230х330х111 мм	310х180 мм
ПКВ МК Exe/Exi-A-403111	310х403х111 мм	382х262 мм

Пример записи при заказе:

ПКВ МК Exe-A-121209	–B[x1]–D[x2] –	*S[s1c1–k1–m1, s2c2–k2–m2, s3c3–k3–m3]*
1	2	3

1 – тип поста управления и вид взрывозащиты: ПКВ МК Exe-A-xxxxxx, ПКВ МК Exi-А-xxxxxx;
2 – тип кабельных вводов:
B, D – короткие стороны поста;
n – множитель количества вводов соответствующего типа, если один – не указывается;
x1, x2, х3, х4 – типы кабельных вводов, например:
КВ М20К – для открытой прокладки кабеля с присоединительной резьбой М20х1,5;
КВ М20КМ15 – для металлорукава 15мм с присоединительной резьбой М20х1,5;
3 – область описания элементов управления:
S – маркер секции описания элементов управления;
s1, s2, s3 – условное обозначение элемента управления;
c – цвет (только для ламп и кнопок К10, К11):
к – красный; з – зеленый; ж – желтый; ч – черный;
k – тип контактов (только для кнопок и переключателей):
НОНО, НОНЗ, НЗНЗ, НЗ, НО;
m – оперативная надпись (шильдик).
