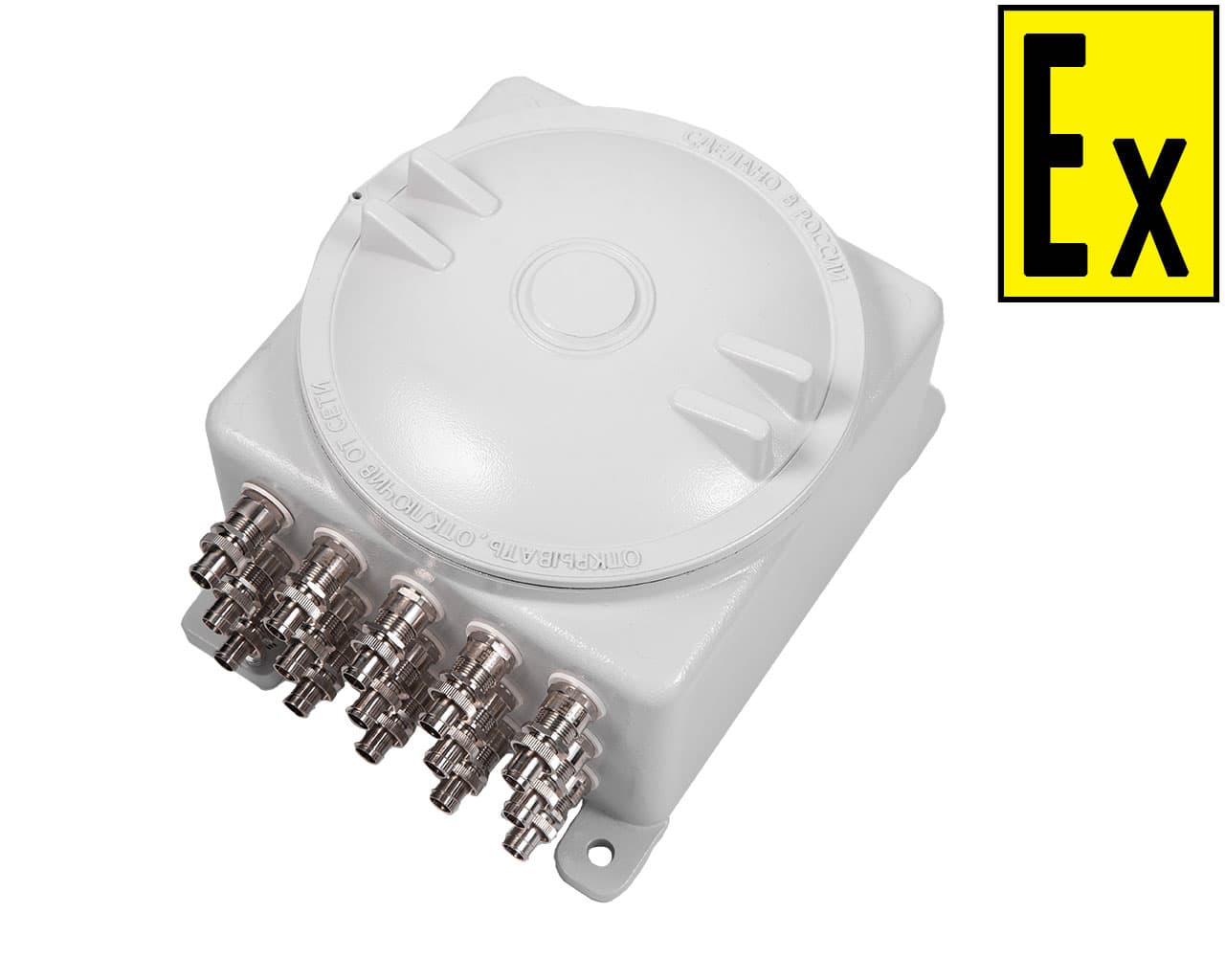

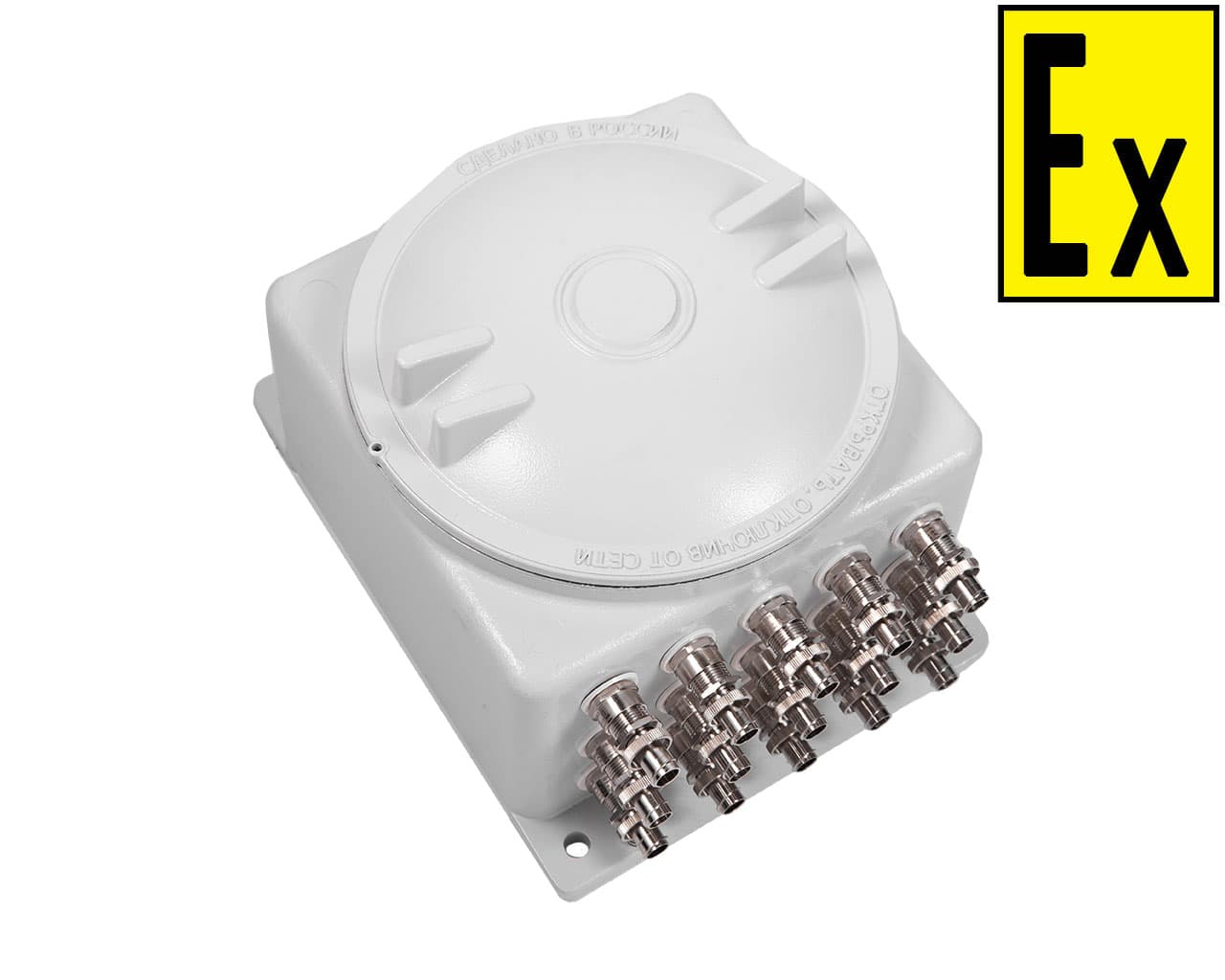

Взрывозащищенные посты управления, моделей: ПКВ МК 2.3 Exd-A-ХХХ… Х, ПКВ МК 2.3 Exd-Н-ХХХ… Х, предназначены для коммутации, управления и индикации режимов работы электрических цепей переменного и постоянного тока промышленной частоты во взрывоопасных зонах, а также для подключения бронированных и небронированных электрических кабелей круглого или плоского сечения в металлорукаве или трубе.
Применяемый материал для изготовления постов управления – алюминиевый сплав или нержавеющая сталь 12Х18Н10Т.
Посты управления обеспечены следующими видами взрывозащиты: ГОСТ IEC 60079-1-2013 "взрывонепроницаемые оболочки "d"" и ГОСТ IEC 60079-31-2013 оборудование с защитой от воспламенения пыли оболочками "t".
Оборудование относится к электрооборудованию групп I, II и III по ГОСТ 31610.0-2014 и предназначены для применения во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты. Оборудование может используется во взрывоопасных зонах класса 0, 1 и 2 по ГОСТ IEC 60079-10-1-2011, а также в рудниках и шахтах ГОСТ 31439-2011 (EN 1710:2005). Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIА, IIВ, IIC, пыли IIIC.
| Посты управления серии - ПКВ, модельный ряд: ПКВ МК 1.0 Exd-A-ХХХ… Х, ПКВ МК 1.0 Exd-Н-ХХХ… Х. |
|
| Маркировка для нержавеющей стали для группы электрооборудования I и III |
 РВ Ex db I Mb X / Ex tb IIIС T80°C… T190°C Db X |
| Маркировка для нержавеющей стали и алюминиевого сплава для группы электрооборудования II и III |
1Ex db IIC T6… Т3 Gb Х / Ex tb IIIС T80°C… T190°C Db X |
| Материал корпуса | нержавеющая сталь алюминиевый сплав |
| Материал корпуса для рудничного исполнения | нержавеющая сталь |
| Вид взрывонепроницаемого соединения | цилиндрическое соединение |
| Внутренний объем, см3 | более 2000 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66 |
| Температура окружающей среды в условиях эксплуатации | Т6 - от -60°C до +80°C Т5 - от -60°C до +95°C Т4 – от -60°C до +130°C Т3 - от -60°C до +180°C |
| Температурный класс по ГОСТ 31610.0-2014. | Т6, Т5, Т4, Т3 |
| Климатическое исполнение | ХЛ (F), УХЛ (NF), ОМ (MU) |
| Коммутируемый ток, А - переменный ток - постоянный ток |
не более 800 не более 800 |
| Коммутируемое напряжение, В - переменный ток - постоянный ток |
не более 1000 не более 1000 |
| Модель | Габаритные размеры без кабельных вводов и внешних компонентов |
Внутреннее пространство по монтажной панели | Установочные размеры |
| Алюминиевый сплав | |||
| ПКВ МК 2.3 Exd-A-121211 | 120х120х107 мм | 94х94х69 мм | 100х145 мм |
| ПКВ МК 2.3 Exd-A-151512 | 151х151х113 мм | 124х124х78 мм | 126х174 мм |
| ПКВ МК 2.3 Exd-A-171713 | 175х175х120 мм | 146х146х85 мм | 150х195 мм |
| ПКВ МК 2.3 Exd-A-232316 | 235х235х146 мм | 203х203х106 мм | 196х267 мм |
| ПКВ МК 2.3 Exd-A-272722 | 277х277х195 мм | 248х248х152 мм | 236х316 мм |
| ПКВ МК 2.3 Exd-A-434329 | 430х430х235 мм | 395х395х182 мм | 390х480 мм |
| Нержавеющая сталь | |||
| ПКВ МК 2.3 Exd-Н-171713 | 175х175х120 мм | 146х146х85 мм | 150х195 мм |
| ПКВ МК 2.3 Exd-Н-232316 | 235х235х146 мм | 203х203х106 мм | 196х267 мм |
| ПКВ МК 2.3 Exd-Н-272722 | 277х277х195 мм | 248х248х152 мм | 236х316 мм |
| ПКВ МК 2.3 Exd-Н-434329 | 430х430х235 мм | 395х395х182 мм | 390х480 мм |
