Видеокамеры серии Орион ОП ВК предназначены для преобразования оптического изображения в электрический сигнал с последующей передачи по кабельным сетям или по сети интернет на пост оператора в сложных климатических условиях, а так же возможного присутствия агрессивных сред. Видеокамера позволяет вести видеосъёмку как в дневное время, так и в условиях недостаточной видимости (сумерки, ночь).
Область применения в обеспечение охраны, безопасности и контроля за технологическими процессами в сложно-технологических производствах.
Защищенная видеокамера Орион ОП ВК рассчитана на эксплуатацию при температуре окружающей среды от минус 60°С до плюс 50°С, вид климатического исполнения УХЛ1 по ГОСТ 15150-69. Атмосферное давление от 84 до 106.7 кПа. Степень защиты оболочки – IP67 по ГОСТ 14254.
Защита от поражения электрическим током по ГОСТ 12.2.07.0-75: класс III / класс I. Металлический корпус имеет защитное заземление и рабочую изоляцию от токоведущих частей. При напряжении питания 220В переменного тока класс защиты I, при напряжении питания до 24В постоянного или переменного тока – класс защиты III.
Видеокамеры выпускаются в исполнениях, отличающихся материалом корпуса, габаритными размерами, напряжением питания, наличием инфракрасной (ИК) подсветки.
Видеокамеры поставляются с двумя кабельными вводами для прокладки кабеля диаметром 6-10мм.
Видеокамеры серии Орион ОП ВК используются в условиях возможного воздействия агрессивных сред как природного, так и искусственного характера.
В зависимости от комплектации Орион ОП ВК устанавливается на удаленном расстоянии от объекта наблюдения, так как используются камеры высокой четкостью с встроенной инфракрасной подсветкой, что позволяет получить высококачественную картинку в условиях ночного видеонаблюдения. Линзы, установленные на диодах, улучшают угол обзора и дальность подсветки. Внутреннее пространство видеокамеры оснащается подогревом в случаи понижении температуры, устанавливается оптимальный режим работы. Встроенный очиститель обеспечивает качественную очистку смотрового окна от различного рода загрязнений. Рекомендуется в условиях пониженных температур включать очиститель после того как на мониторе появится изображение, так как исключается примерзание очистителя к корпусу.

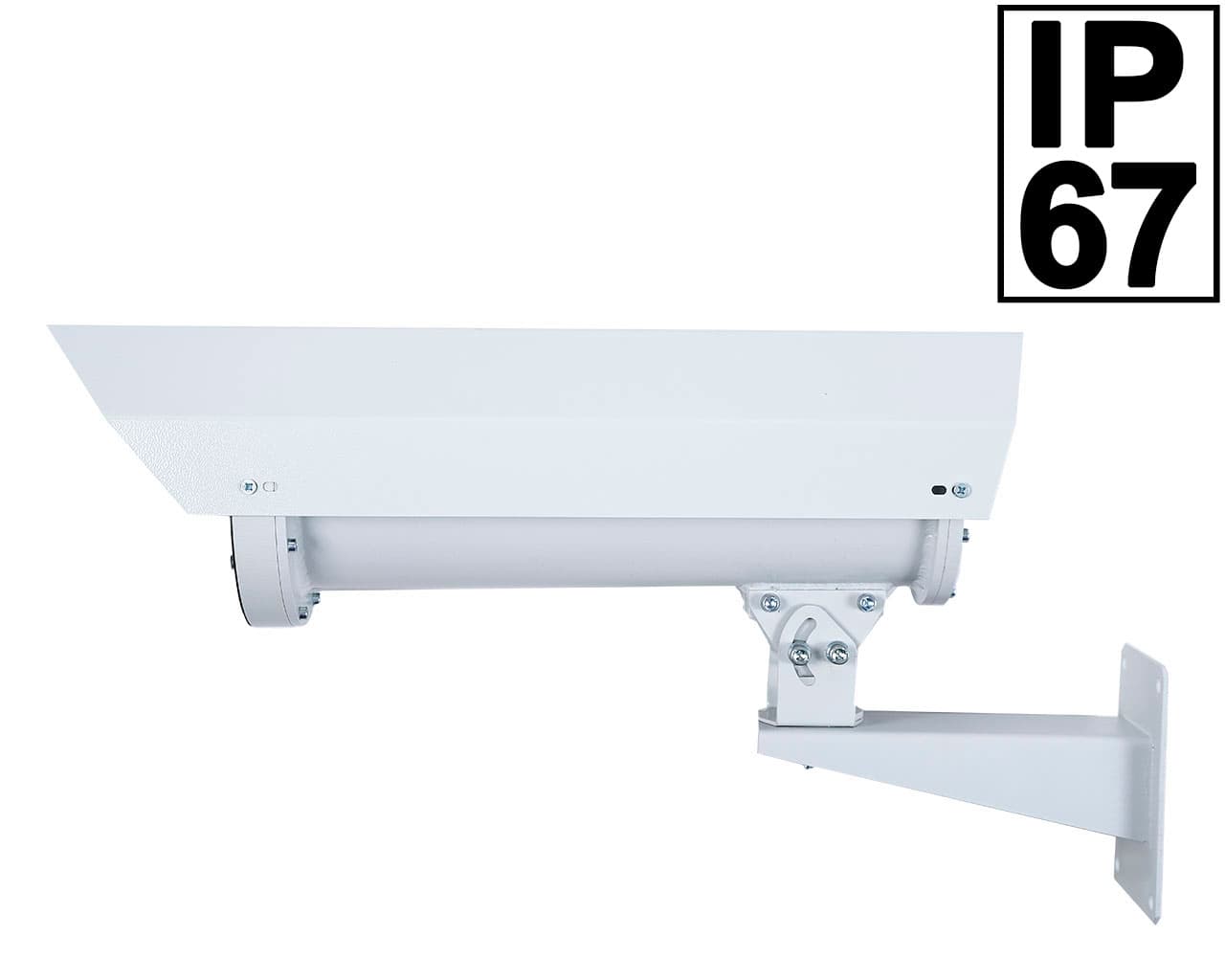

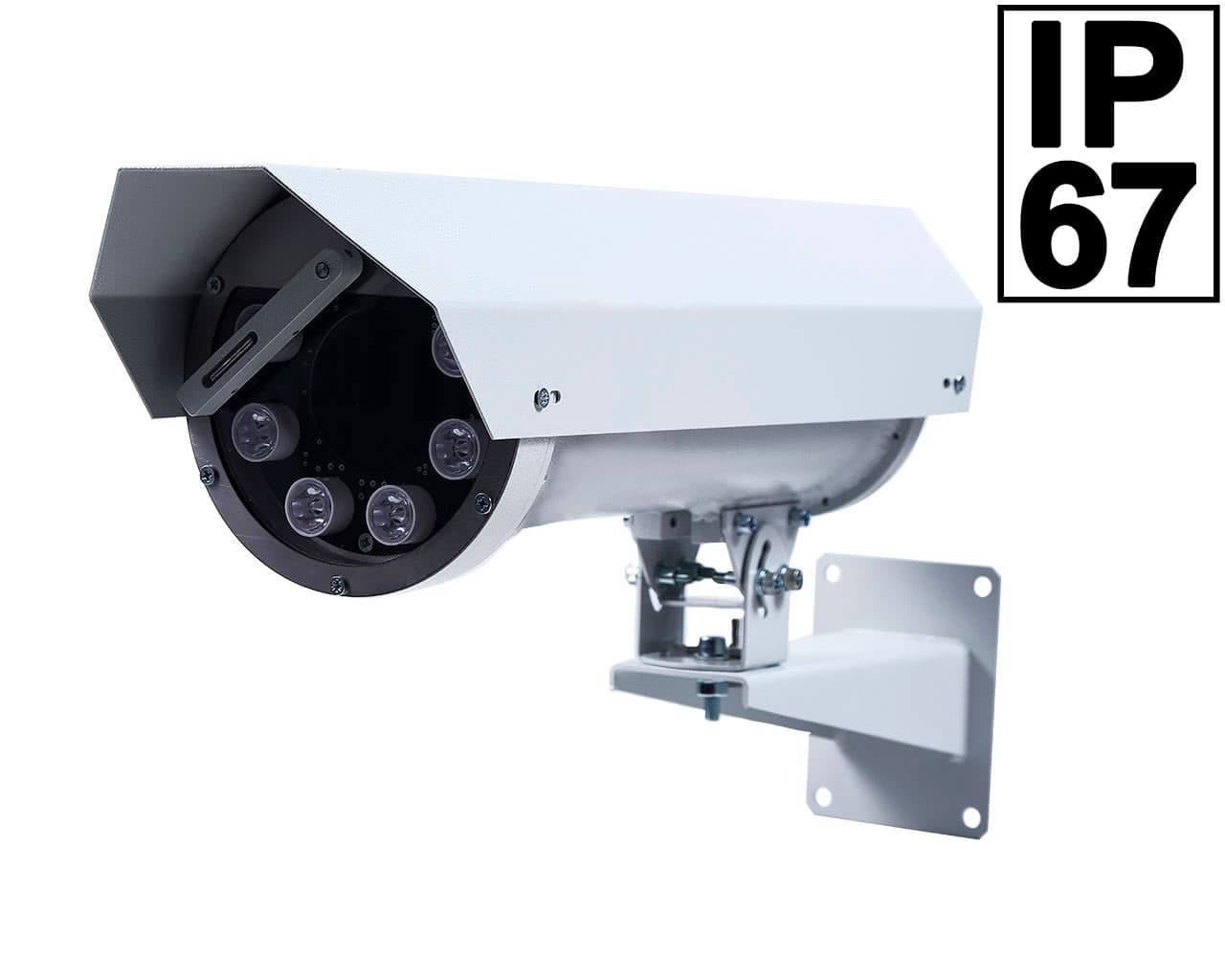

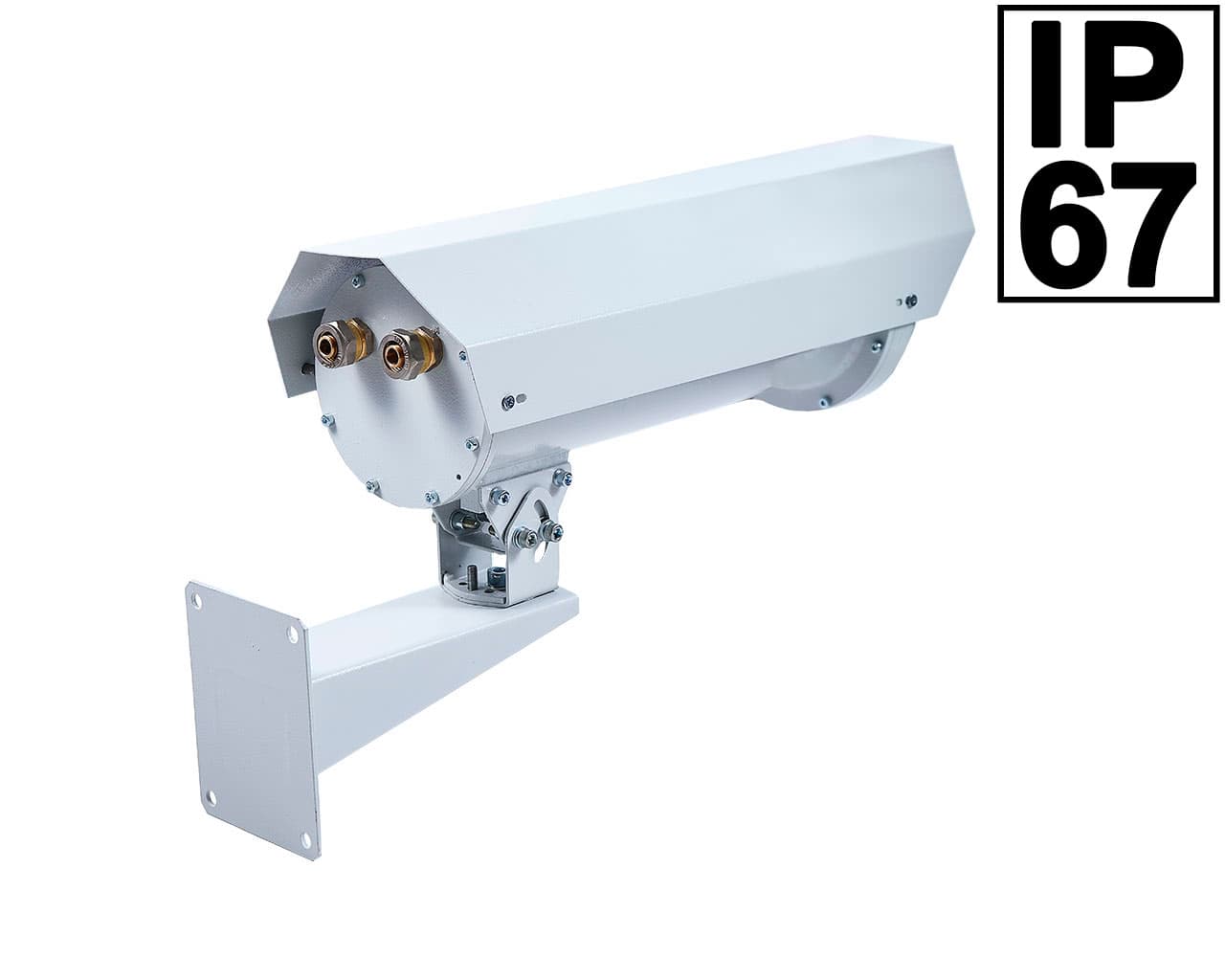

Видеокамера Орион ОП ВК представляет собой защищенный корпус cо степенью защиты оболочки IP67 с установленной внутри камерой. Видеокамера во защищенном исполнении изготавливается из низкоуглеродистой стали; коррозионностойкой стали; алюминиевого сплава. Корпус представляет собой полый цилиндр с приварными фланцами для крепления крышек. Задняя крышка оболочки крепится к корпусу на шести винтах и имеет на внешней стороне два штуцера с внутренней резьбой для установки кабельных вводов, а на противоположной стороне, которая устанавливается внутрь корпуса монтируется плата питания с терморегуляторами. С помощью терморегуляторов обеспечивается, прогрев внутреннего пространства видеокамеры. При «холодном старте» питание на видеокамеру подается после прогрева внутреннего пространства видеокамеры. При достижении температуры выше +55°С происходит аварийное отключение питания видеооборудования. Плата излучателя имеет восемь световых диодов инфракрасного спектра свечения, поверх них устанавливаются оптические линзы, которые положительно влияют на характеристики прожектора в зависимости от условий видения видеонаблюдения. Широкий выбор оптических линз прожектора позволяет менять параметры видеонаблюдения, увеличивая дальность или расширяя угол обзора. В конструкции видеокамеры имеется фотореле (сумрачный датчик) позволяющий реагировать на освещенность, подавая сигнал на включение или отключение освещения. Встроеный излучатель устанавливается в лицевой фланец корпуса и фиксируется крышкой со светопропускающим окном, изготовленное из ударопрочного стекла. Для исключения попадания влаги, пыли применяются резиновые уплотнители в местах крепления съёмных деталей корпуса. Козырек смонтированный поверх корпуса является также элементом ограничивающий неблагоприятные природные условия.
В комплект поставки по выбору заказчика Орион ОП ВК оснащается кронштейном для монтажа на горизонтальную или вертикальную плоскость, а также консольным кронштейном для крепления на трубу.
| Степень защиты оболочки |
IP67 |
|||
| Напряжение питания |
12В±10% DC постоянный ток |
|||
|
=24-36В±10% DC-AC постоянного или переменного тока; |
||||
|
~220В +10%-20% AC, переменного тока |
||||
| Ток потребления, не более, (эффективное значение) |
с подогревом |
без подогрева |
||
| Тип-1 |
постоянный ток =12В постоянный ток =24-36В переменный ток ~24-36В переменный ток ~220В |
4А 2А 3А 0.3А |
1А 0.5А 0.8А 0.1А |
|
| Тип-3 |
постоянный ток =12В постоянный ток =24-36В переменный ток ~24-36В переменный ток ~220В |
3А 1.5А 2.3А 0.25А |
1А 0.5А 0.8А 0.1А |
|
| Питание установленного оборудования | Напряжение |
12В±10% |
||
| Ток потребления, не более |
0.75А |
|||
| Максимальная мощность установленного оборудования | при температуре до +25°С |
9Вт |
||
| при температуре до +45°С |
5Вт |
|||
| Температура «холодного старта» |
+0°С (±3°С) |
|||
| Температура подогрева (вкл./ откл.) |
+5°С / +12°С |
|||
| Температура аварийного отключения питания |
55°С (±3°С) |
|||
| Модели используемых камер | Тип 1 | Тип-3, Тип-5 |
2Мп-AHD/TVI/CVI/PAL |
|
| Тип-3, Тип-5 |
IP-2Мп-PoE |
|||
| - |
IP-2Мп-Z-PoE |
|||
| Тип-3, Тип-5 |
IP-4Мп-PoE |
|||
| - |
IP-4Мп-Z-PoE |
|||
| Инфракрасная подсветка |
10°, 30°, 60°,80° |
|||
| Габариты видеооборудования, мм
тип-1 тип-3 тип-5 |
220х70х60 95х50х45 80х50х50 |
|||
| Материал корпуса |
низкоуглеродистая сталь 10 или 20 нержавеющая сталь 12Х18Н10Т алюминиевый сплав |
|||
| Габаритные размеры, мм, не более
тип-1 тип-3 тип-5 |
585х372х158 424х264х115 410х280х140 |
|||
| Масса, кг, не более
тип-1 тип-3 тип-5 |
15 13 12 |
|||
Материал корпуса содержит в сумме не более 7,5% магния, титана, циркония;
Обозначение при заказе
| Орион ОП ВК | Тип 1(камера) | А | 220 | КМ15 | ИК30 | ОС | КТ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1 – Наименование видеокамеры;
2 – Габаритный размер:
Тип 1 – 585х372х158мм;
Тип 3 – 424х264х115мм;
Тип 5* – 410х280х140мм;
3 – Материал корпуса:
А – алюминиевый сплав;
С – низкоуглеродистая сталь;
Н – нержавеющая сталь;
4 – Напряжение питания:
=12В;
=24-36В;
~24-36В;
~220В;
5 – обозначение типа кабельных вводов:
К – для открытой прокладки кабеля;
Т1/2, Т3/4 – для присоединения трубы с резьбой G1/2 или G3/4;
Б – для бронекабеля с внешним диаметром до 18мм;
КМ10, КМ12, КМ15, КМ20 – для металлорукава 10мм - 20мм;
6 – Наличие ИК подсветки. (Применяется только в типе 1);
ИК10 –100;
ИК30 –300;
ИК60 –600;
ИК80 –800;
7 – Очиститель стекла. (Применяется только в типе 1);
ОС – Очиститель поворотный смотрового окна видеокамеры;
8 – Кронштейн крепления на трубу – (КТ).
*Тип – 5. Нагревающий элемент не устанавливается.
