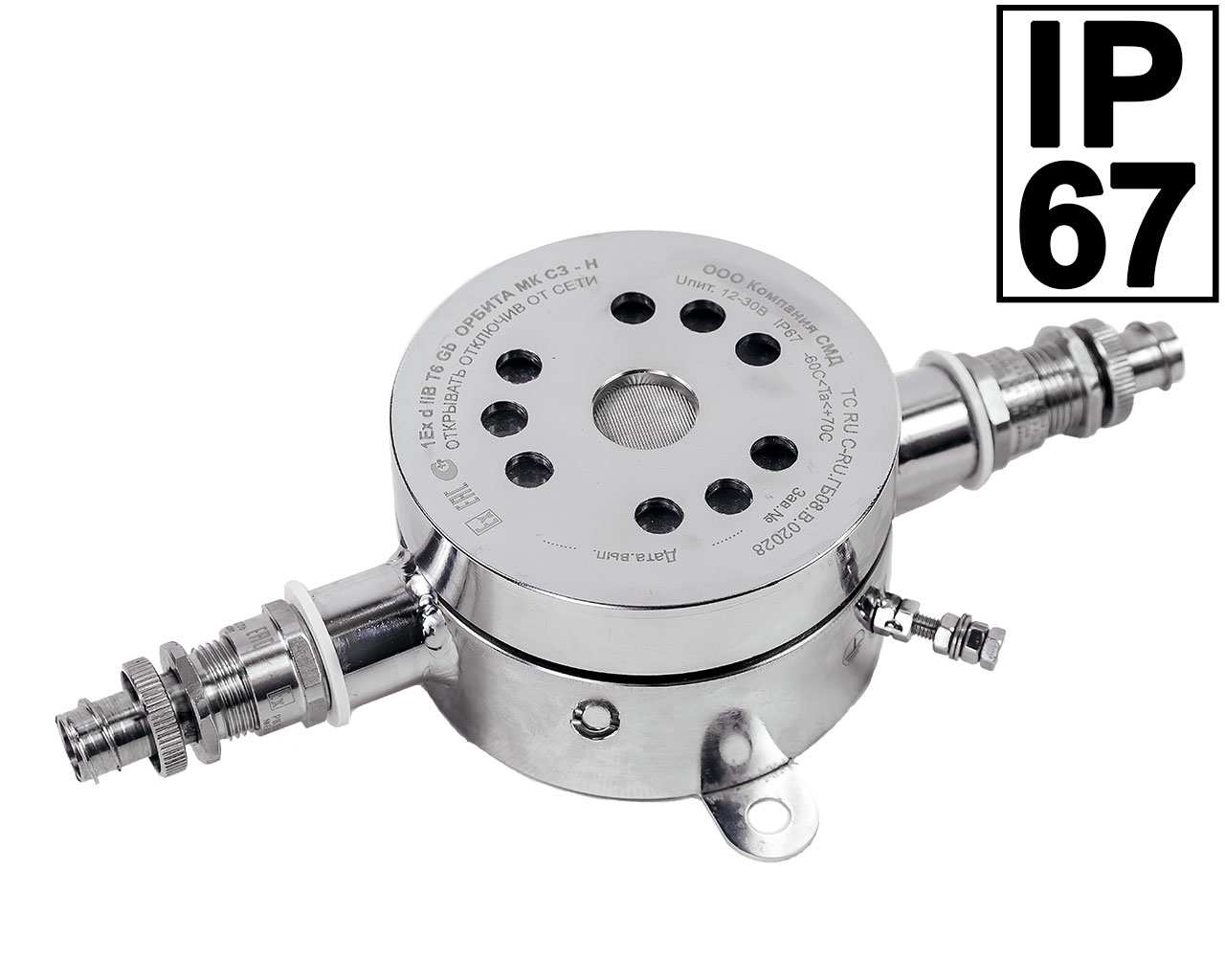

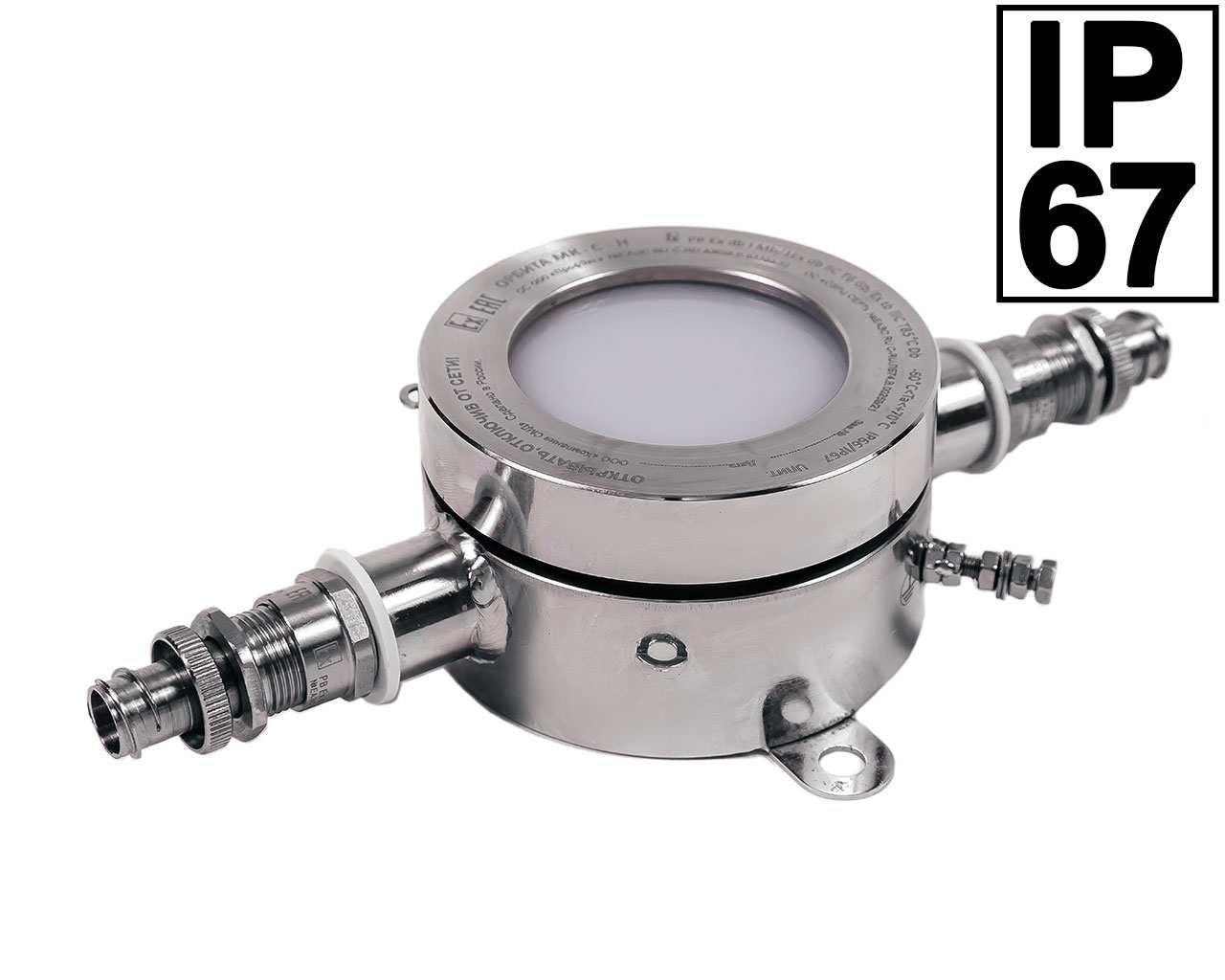

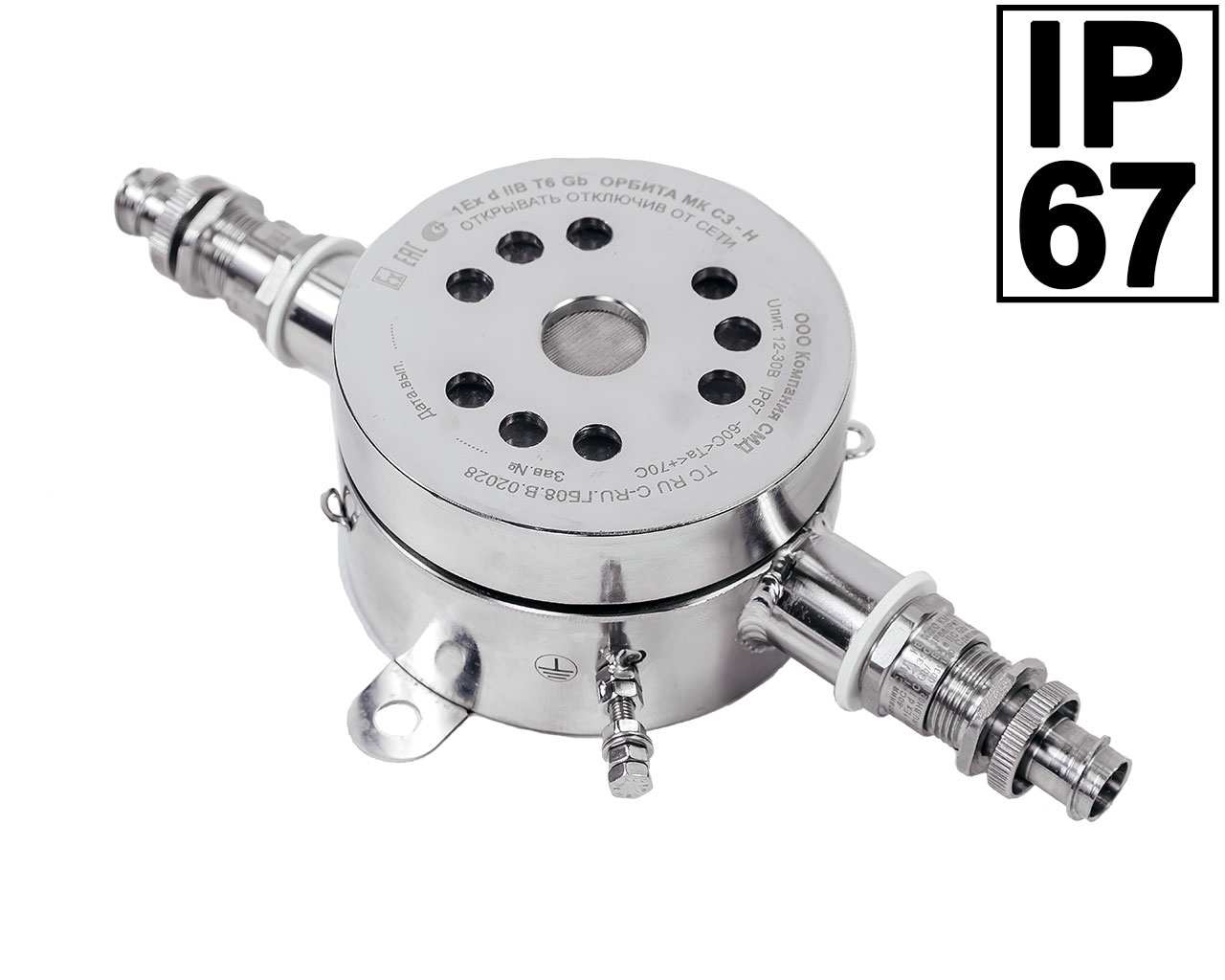

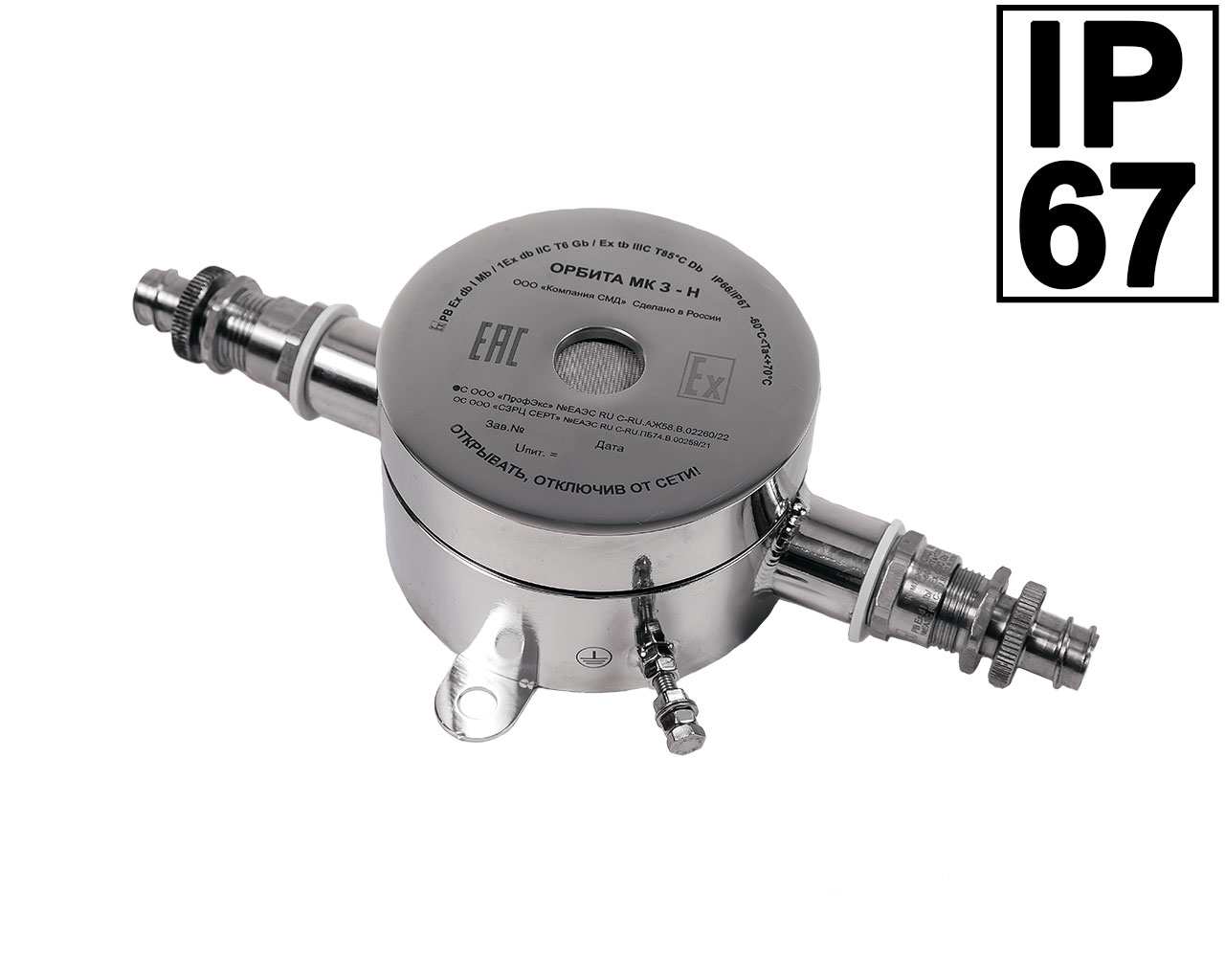

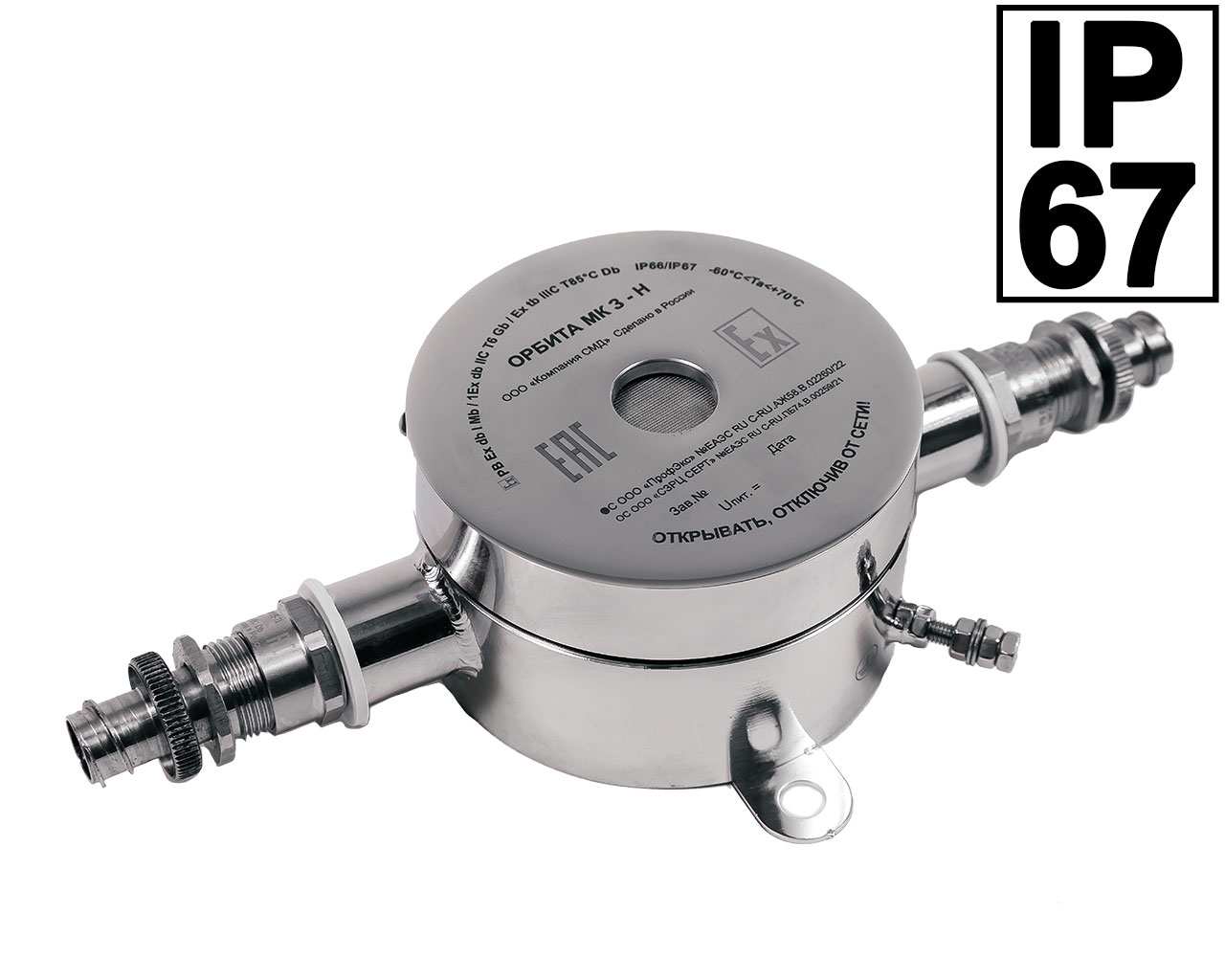

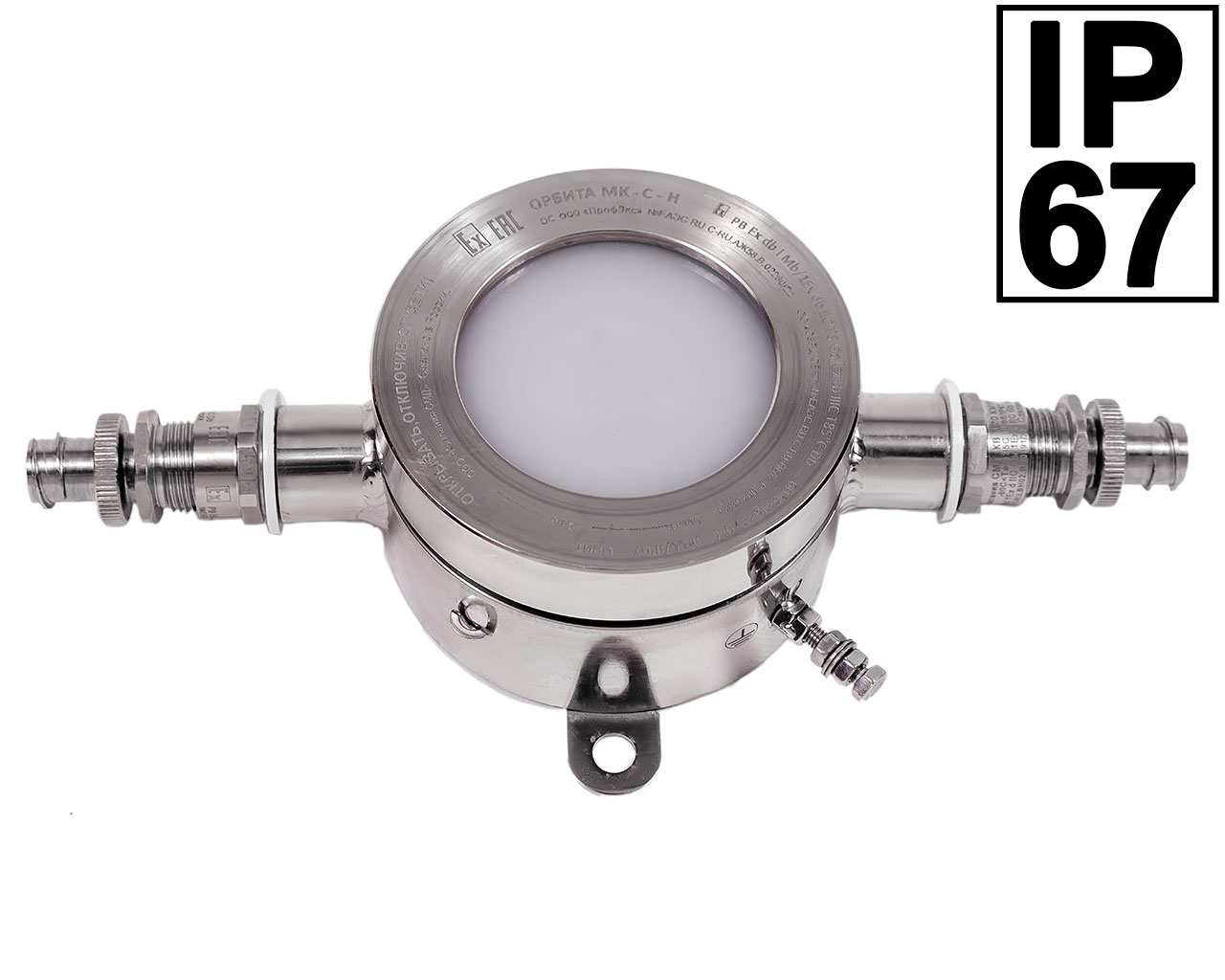

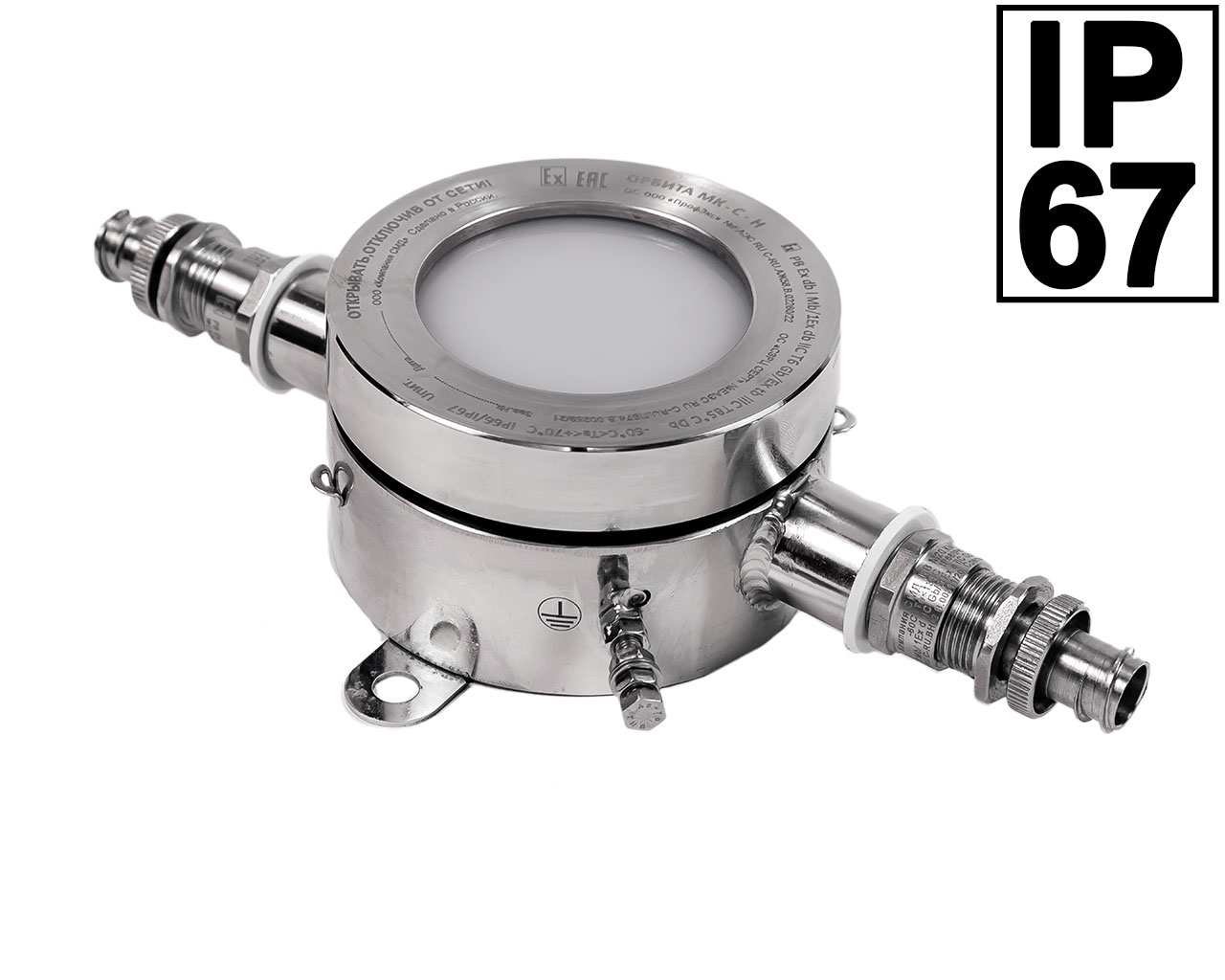

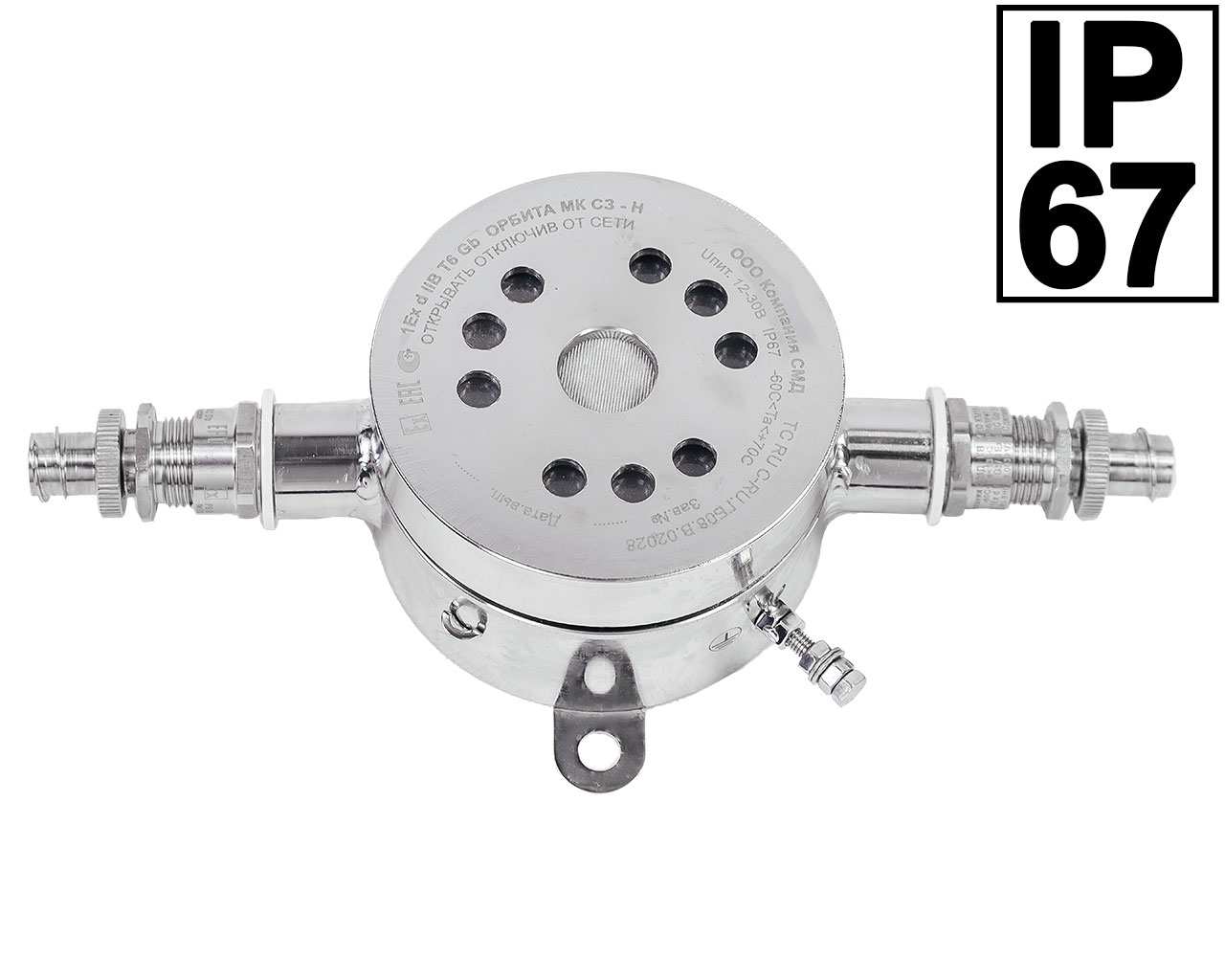

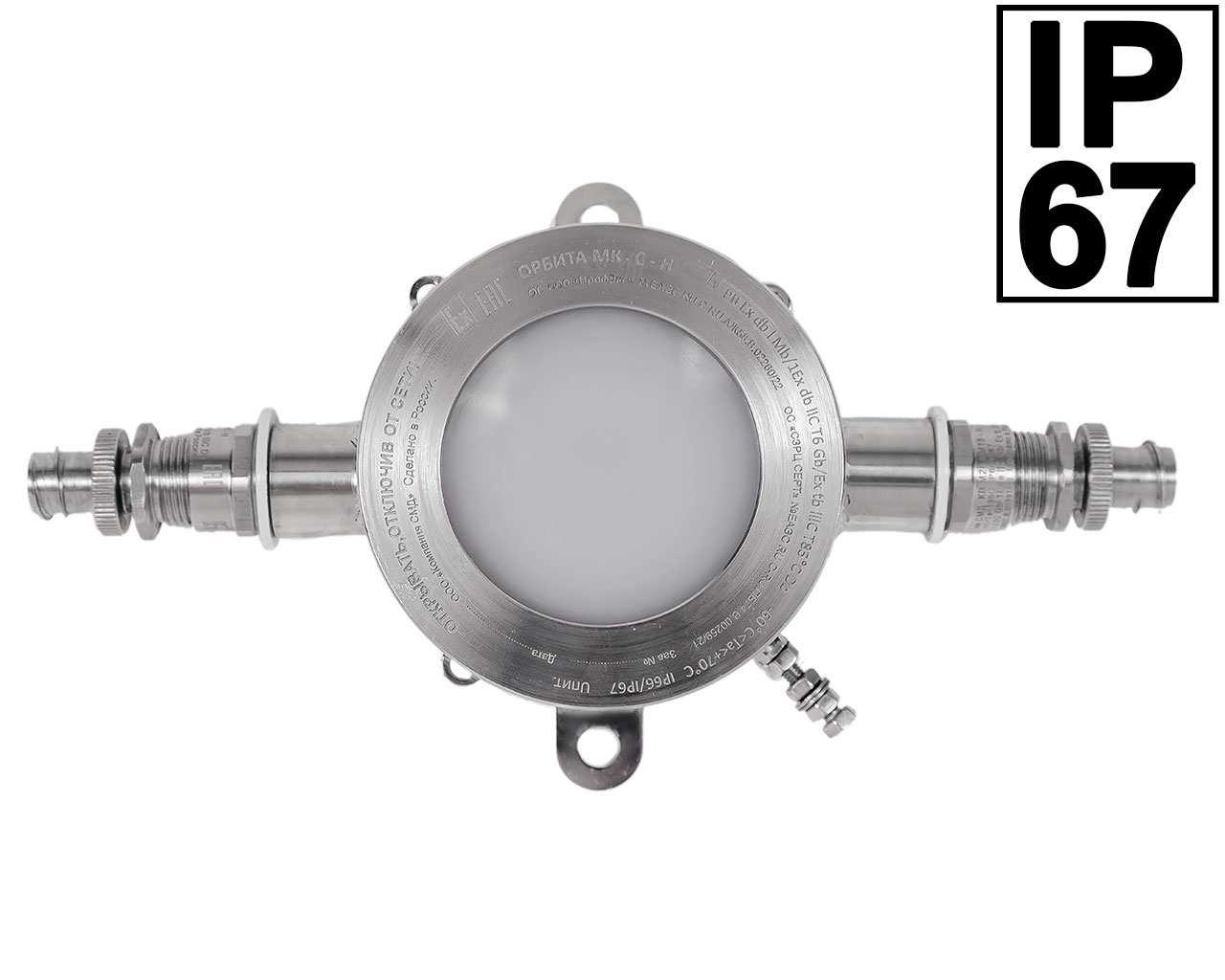

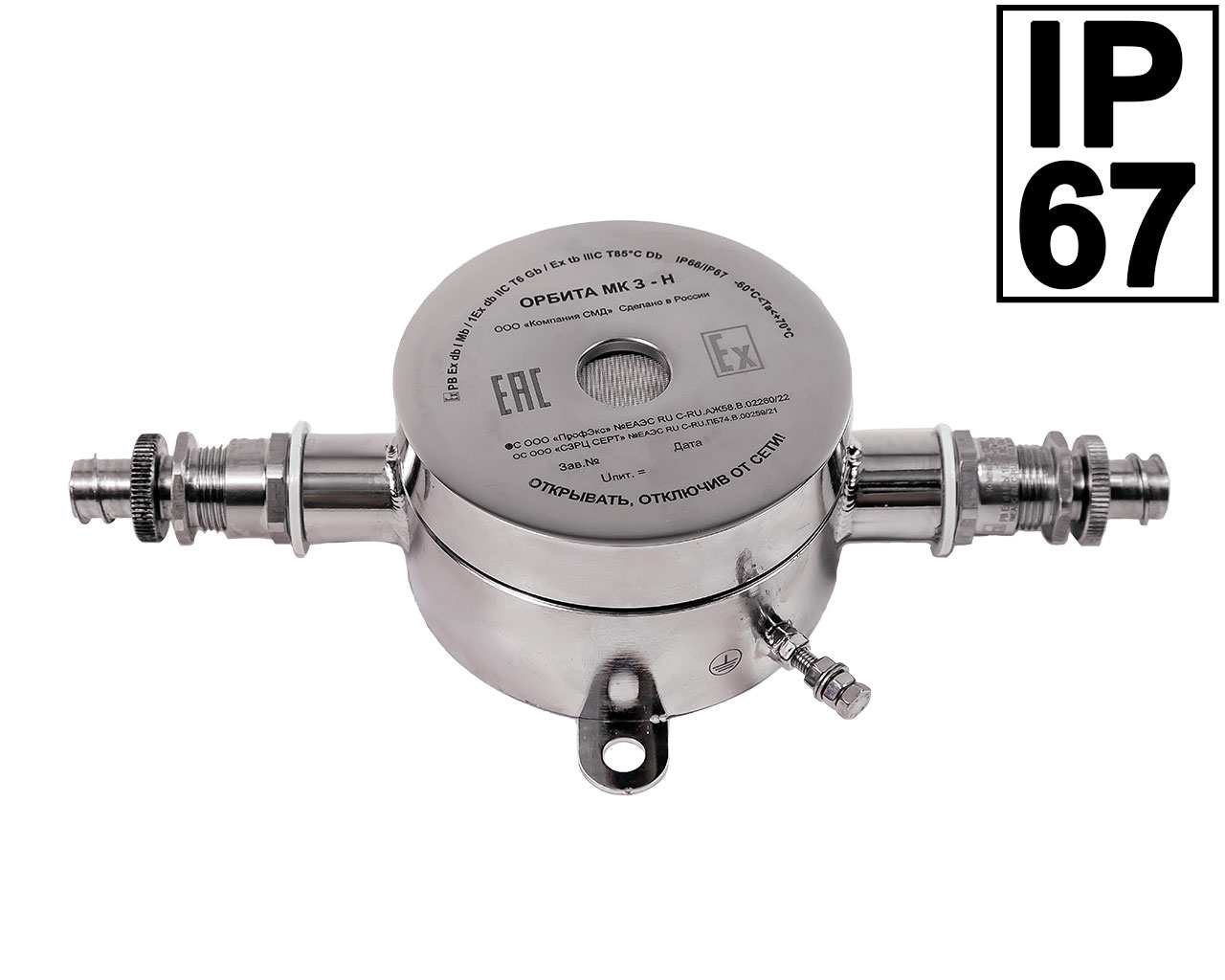

Оповещатели пожарные световые, звуковые и светозвуковые общепромышленные моделей ОРБИТА ОП С/З/СЗ Н применяется в системах пожарной сигнализации. Оповещатели предназначены для использования в качестве светового и звукового средства оповещения.
Конструкция оповещателя соответствует требованиям ТР ТС 043/2017, ГОСТ 53325-2012.
Материал корпуса оповещателей – коррозионностойкая сталь 12Х18Н10Т.
Степень защиты оповещателя от воды и пыли IP66/IP67 по ГОСТ 14254-2015.
Оповещатели могут эксплуатироваться в климатической зоне ОМ (MU), УХЛ (NF), ХЛ (F) категории 1 в атмосфере типа II – IV по ГОСТ 15150-69 в диапазоне температур от минус 60°С до плюс 70°С, а относительная влажность воздуха 100% при температуре не более 25°С и 95% без конденсации при температуре не более 40°С.
По способу защиты человека от поражения электрическим током по ГОСТ 12.2.007.0 оповещатель соответствует III классу для исполнения с напряжением питания 12-30В от источников постоянного тока и I классу для исполнения с напряжением питания 220В от источников переменного тока.
По электромагнитной совместимости оповещатель соответствует требованиям ГОСТ Р 50009-2000 для второй степени жёсткости.
Конструктивное исполнение оповещателя обеспечивает их пожарную безопасность по ГОСТ 12.1.004-91.
Оповещатели комплектуется двумя кабельными вводами серии КВ, KV ТУ 27.33.13-359-81888935-2019. Присоединительная резьба кабельных вводов М20х1,5. Кабельные вводы позволяют ввести и вывести кабели круглого сечения различных диаметров:
| Орбита ОП Н С | Орбита ОП Н З | Орбита ОП Н СЗ | |
| Режимы работы светового оповещения: | постоянный; прерывистый | постоянный; прерывистый | |
| Режимы работы звукового оповещения: | «сирена»; «горн» | «сирена»; «горн» | |
| Диапазон питающих напряжений: | 12-30В от источников постоянного тока; 198-242В от источников переменного тока |
12-30В от источников постоянного тока; 198-242В от источников переменного тока |
12-30В от источников постоянного тока; 198-242В от источников переменного тока |
| Максимальная потребляемый ток, не более | 100 мА для Uпит=12Vdc 70 мА для Uпит=24Vdc 40 мА для Uпит~220Vac |
150 мА для Uпит=12Vdc 90 мА для Uпит=24Vdc 60 мА для Uпит~220Vac |
200 мА для Uпит=12Vdc 115 мА для Uпит=24Vdc 80 мА для Uпит~220Vac |
| Максимальное сечение проводов, подключаемых к клеммам: | 2,5 мм2 | ||
| Масса оповещателя, не более | 1,9 кг | ||
| Габаритные размеры, не более | 144х138х61 мм | ||
| Звуковое давление: | |||
| на расстоянии 1,00 м: | 105±5 дБ | ||
| на расстоянии 3,00 м: | 90±5 дБ | ||
| Частота световых вспышек: | 0,5-1 Гц | 0,5-1 Гц | |
| Цвет свечения (красный по умолчанию): | красный; желтый; зеленый; синий; белый | красный; желтый; зеленый; синий; белый | |
| Диапазон частот звукового сигнала: | 1500-3000 Гц | ||
| Частота модуляции звука, сирена 1: | 3-4 Гц | ||
Пример записи обозначения при заказе:
| ОРБИТА ОП | З | Х1 | Н | Х2 | Х3 |
| 1 | 2 | 3 | 4 | 5 | 6 |
ЕАЭС N RU Д-RU.PA01.B.65998/21. Декларация соответствия ТР ТС 020/2011 "Электромагнитная совместимость технических средств" ЕАЭС N RU Д-RU.PA01.B.66129/21. Декларация соответствия ТР ТС 004/2011 "О безопасности низковольтного оборудования" ЕАЭС N RU Д-RU.PA01.B.66129/21. Декларация соответствия ТР ТС 020/2011 "Электромагнитная совместимость технических средств" ЕАЭС RU C-RU.ПБ74.B.00238/21. Сертификат соответствия ТР ЕАЭС 043/2017 "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" Руководство по эксплуатации. ОПОВЕЩАТЕЛЬ ПОЖАРНЫЙ СВЕТОВОЙ ОБЩЕПРОМЫШЛЕННЫЙ ОРБИТА ОП С Н Руководство по эксплуатации. ОПОВЕЩАТЕЛЬ ПОЖАРНЫЙ КОМБИНИРОВАННЫЙ СВЕТОЗВУКОВОЙ ОБЩЕПРОМЫШЛЕННЫЙ ОРБИТА ОП СЗ Н Руководство по эксплуатации. ОПОВЕЩАТЕЛЬ ПОЖАРНЫЙ ЗВУКОВОЙ ОБЩЕПРОМЫШЛЕННЫЙ ОРБИТА ОП З Н
