Взрывозащищенные Ex-компоненты, моделей: СМД МК 1.0 Exd-A-ХХХ… Х, СМД МК 1.0 Exd-Н-ХХХ… Х, не предназначен для самостоятельного использования во взрывоопасных местах так как маркировкой не определена зона применения, а также температурный класс. Ex - компонент применяется для дальнейшей комплектации и последующей сертификации.
Применяемый материал для изготовления Ex-компонентов – алюминиевый сплав или нержавеющая сталь 12Х18Н10Т.
Ex-компоненты обеспечены следующими видами взрывозащиты: ГОСТ IEC 60079-1-2013 "взрывонепроницаемые оболочки "d"" и ГОСТ IEC 60079-31-2013 оборудование с защитой от воспламенения пыли оболочками "t".
Ex-компоненты имеют различные варианты взрывонепроницаемых соединений в соответствии с требованиями ГОСТ IEC 60079-1-2013, изготавливаются как сварным способом для нержавеющей стали, так и литьём для алюминиевого сплава. Смотровое окно может располагаться на лицевой крышке корпуса.

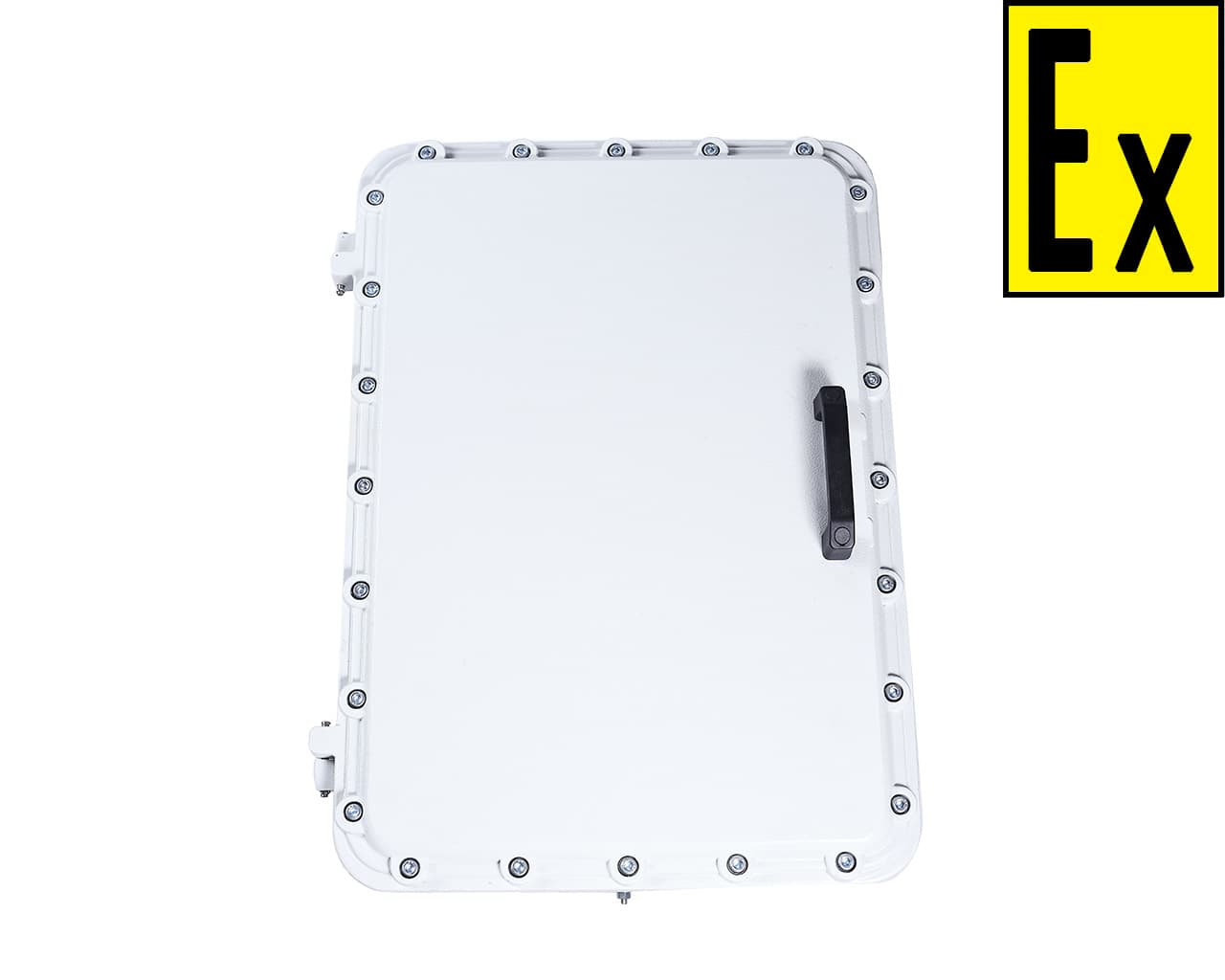

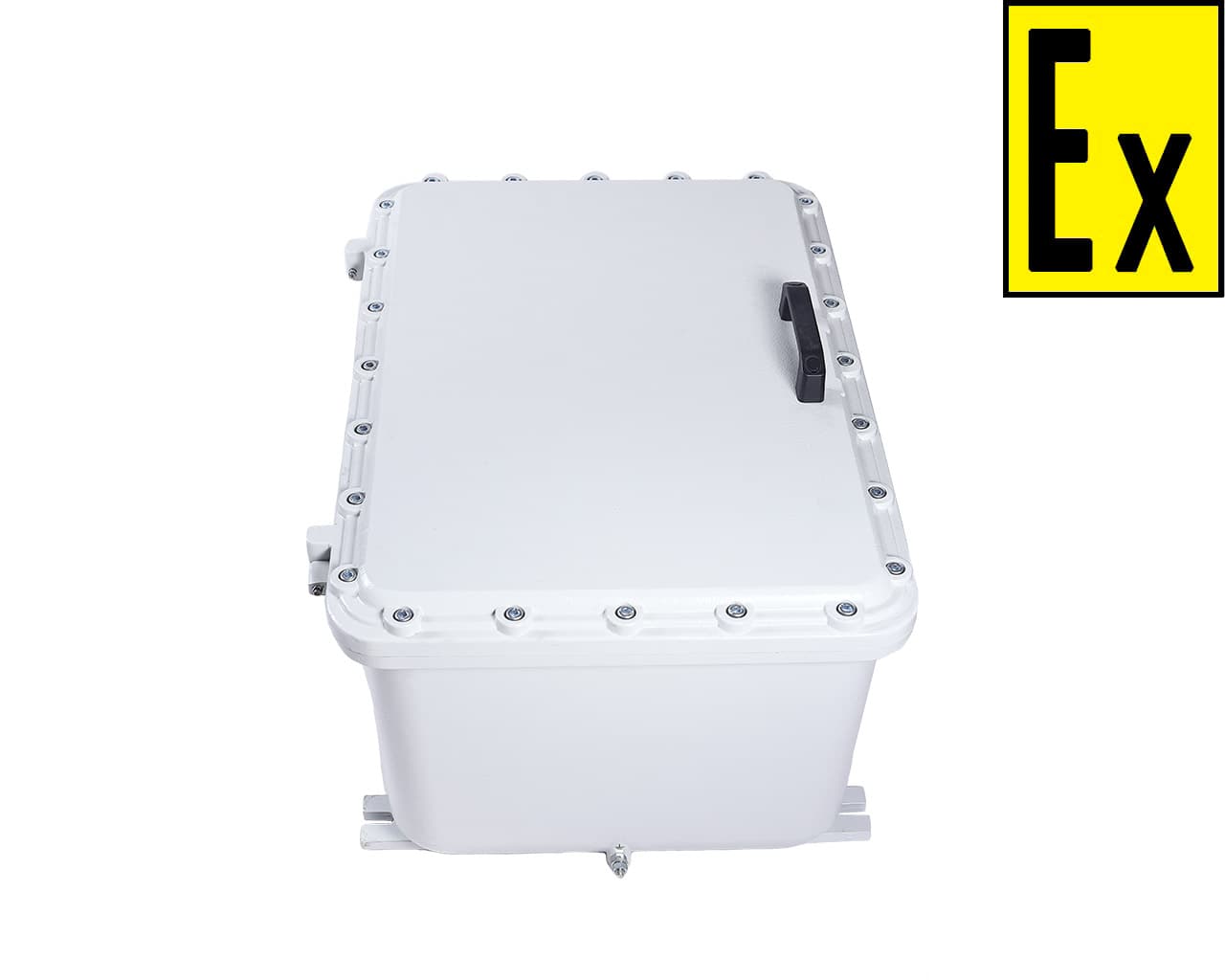

| Оболочка взрывозащищенная серии - СМД МК, модельный ряд: СМД МК 1.0 Exd-A-ХХХ… Х, СМД МК 1.0 Exd-Н-ХХХ… Х. |
|
| Маркировка для нержавеющей стали |  РВ Ex db I U / Ex db IIC U / Ex tb IIIС U |
| Маркировка для нержавеющей стали и алюминиевого с плава | Ex db IIC U / Ex tb IIIС U |
| Материал корпуса | нержавеющая сталь алюминиевый сплав |
| Материал корпуса для рудничного исполнения | нержавеющая сталь |
| Вид взрывонепроницаемого соединения | плоское соединение (фланцевое) |
| Внутренний объем, см3 | более 2000 |
| Модель | Габаритные размеры без кабельных вводов и внешних компонентов |
Внутреннее пространство по монтажной панели |
Установочные размеры |
| Алюминиевый сплав | |||
| КВМК 1.0 Exd-А-281812 | 284х184х117 мм | 205х100х78 мм | 171х160 мм |
| КВМК 1.0 Exd-А-302021 | 304х204х204 мм | 220х120х158 мм | 204х230 мм |
| КВМК 1.0 Exd-А-362821 | 365х285х209 мм | 275х195х155 мм | 209х260 мм |
| КВМК 1.0 Exd-А-423222 | 427х327х225 мм | 333х233х169 мм | 225х320 мм |
| КВМК 1.0 Exd-А-573926 | 575х395х260 мм | 460х280х196 мм | 260х460 мм |
| КВМК 1.0 Exd-А-725235 | 725х525х353 мм | 597х397х277 мм | 600х500 мм |
| КВМК 1.0 Exd-А-896745 | 890х670х445 мм | 720х500х344 мм | 670х616 мм |
| Нержавеющая сталь | |||
| КВМК 1.0 Exd-Н-281811 | 284х184х117 мм | 205х100х78 мм | 171х160 мм |
| КВМК 1.0 Exd-Н-302021 | 304х204х211 мм | 220х120х158 мм | 204х230 мм |
| КВМК 1.0 Exd-Н-333321 | 335х335х210 мм | 245х245х162 мм | 230х325 мм |
| КВМК 1.0 Exd-Н-422221 | 425х225х210 мм | 140х340х165 мм | 350х230 мм |
| КВМК 1.0 Exd-Н-362827 | 364х284х275 мм | 200х280х155 мм | 260х280 мм |
| КВМК 1.0 Exd-Н-362821 | 364х284х215 мм | 275х195х155 мм | 209х260 мм |
| КВМК 1.0 Exd-Н-423229 | 420х320х295 мм | 240х340х236 мм | 320х316 мм |
| КВМК 1.0 Exd-Н-423222 | 420х320х220 мм | 333х233х169 мм | 225х320 мм |
| КВМК 1.0 Exd-Н-464621 | 460х460х213 мм | 360х360х152 мм | 355х446 мм |
| КВМК 1.0 Exd-Н-464626 | 465х465х265 мм | 360х360х202 мм | 355х450 мм |
| КВМК 1.0 Exd-Н-573926 | 576х396х268 мм | 460х280х196 мм | 260х460 мм |
| КВМК 1.0 Exd-Н-573931 | 576х396х315 мм | 460х280х196 мм | 460х380 мм |
| КВМК 1.0 Exd-Н-654533 | 650х450х335 мм | 540х340х270 мм | 530х435 мм |
| КВМК 1.0 Exd-Н-654526 | 650х450х265 мм | 540х340х200 мм | 530х435 мм |
| КВМК 1.0 Exd-Н-725235 | 723х523х359 мм | 597х397х277 мм | 600х500 мм |
| КВМК 1.0 Exd-Н-725224 | 723х523х249 мм | 597х397х169 мм | 600х504 мм |
| КВМК 1.0 Exd-Н-896745 | 891х671х455 мм | 720х500х344 мм | 670х616 мм |
| КВМК 1.0 Exd-Н-896735 | 891х671х355 мм | 720х500х245 мм | 670х620 мм |
| КВМК 1.0 Exd-Н-1045839 | 1045х588х389 мм | 850х400х315 мм | 710х530 мм |
| КВМК 1.0 Exd-Н-1077740 | 1070х770х404 мм | 850х550х314 мм | 810х700 мм |
