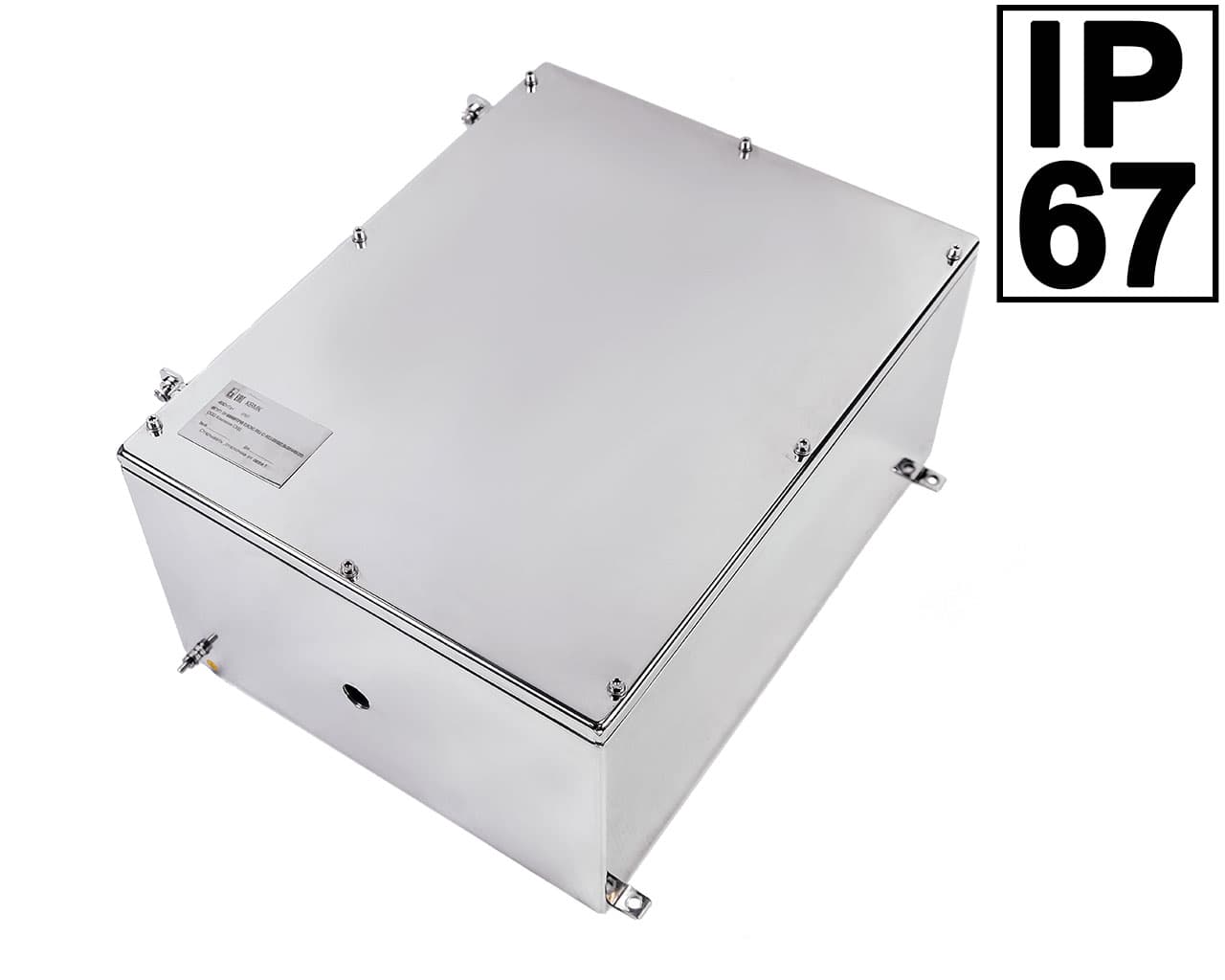

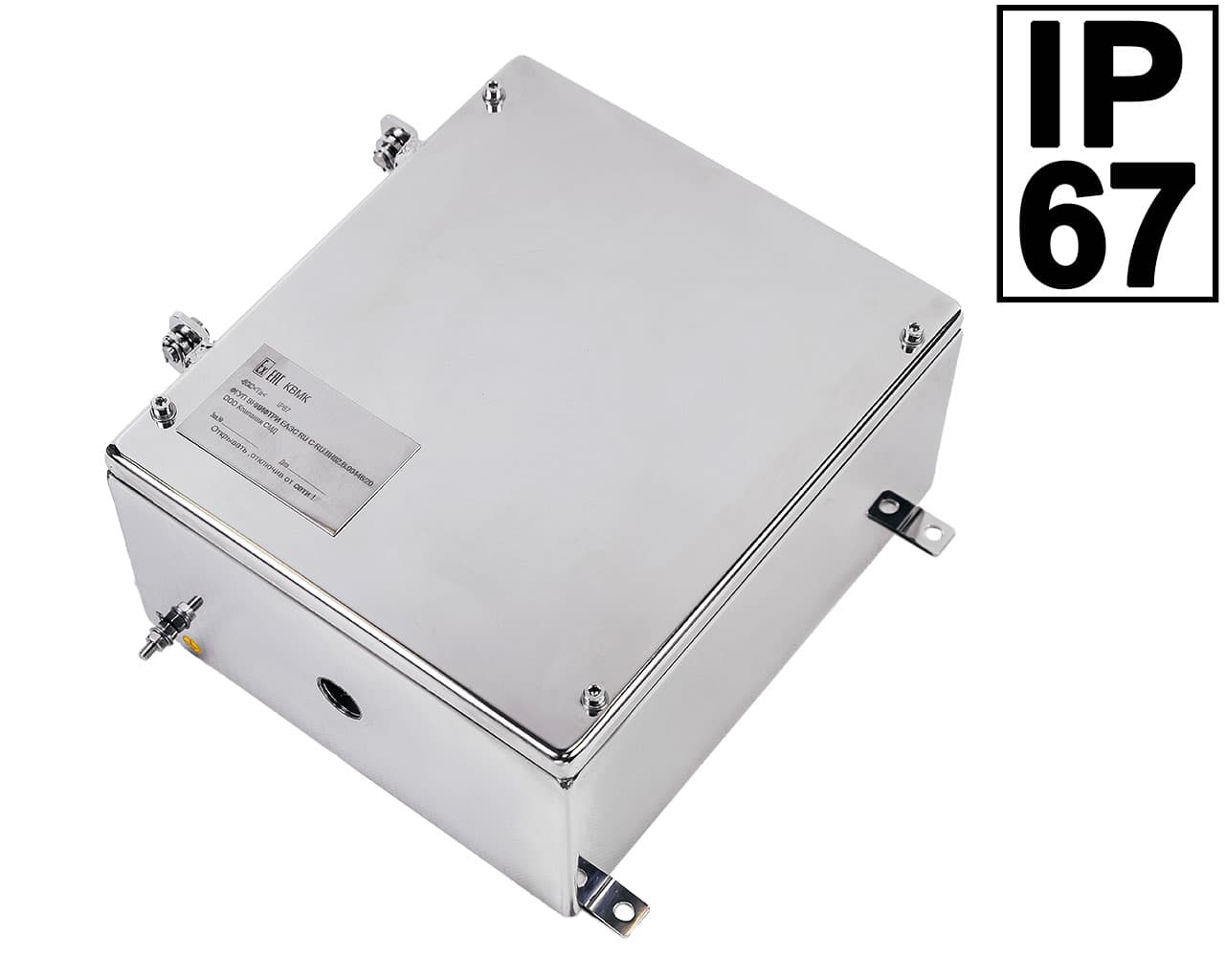

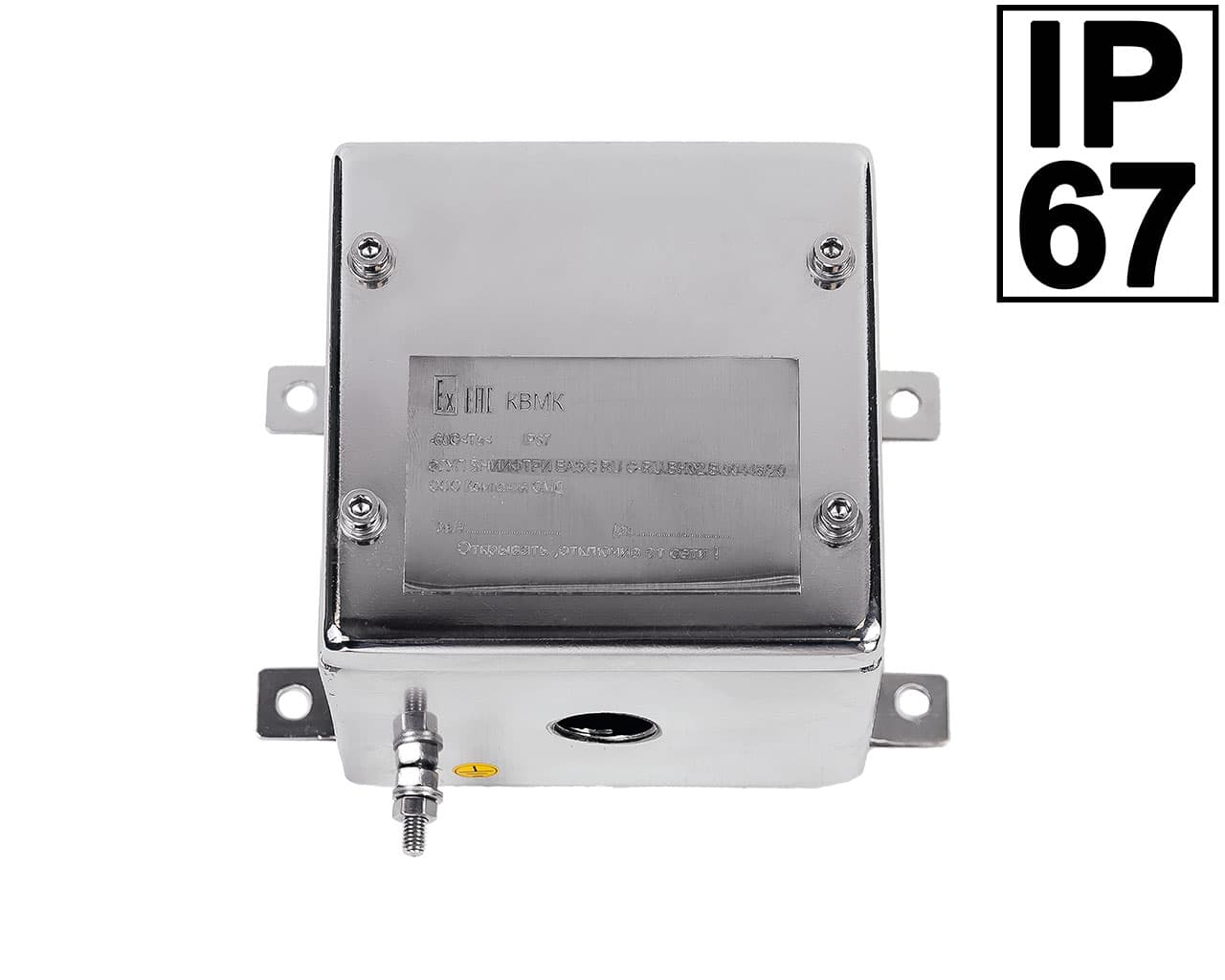

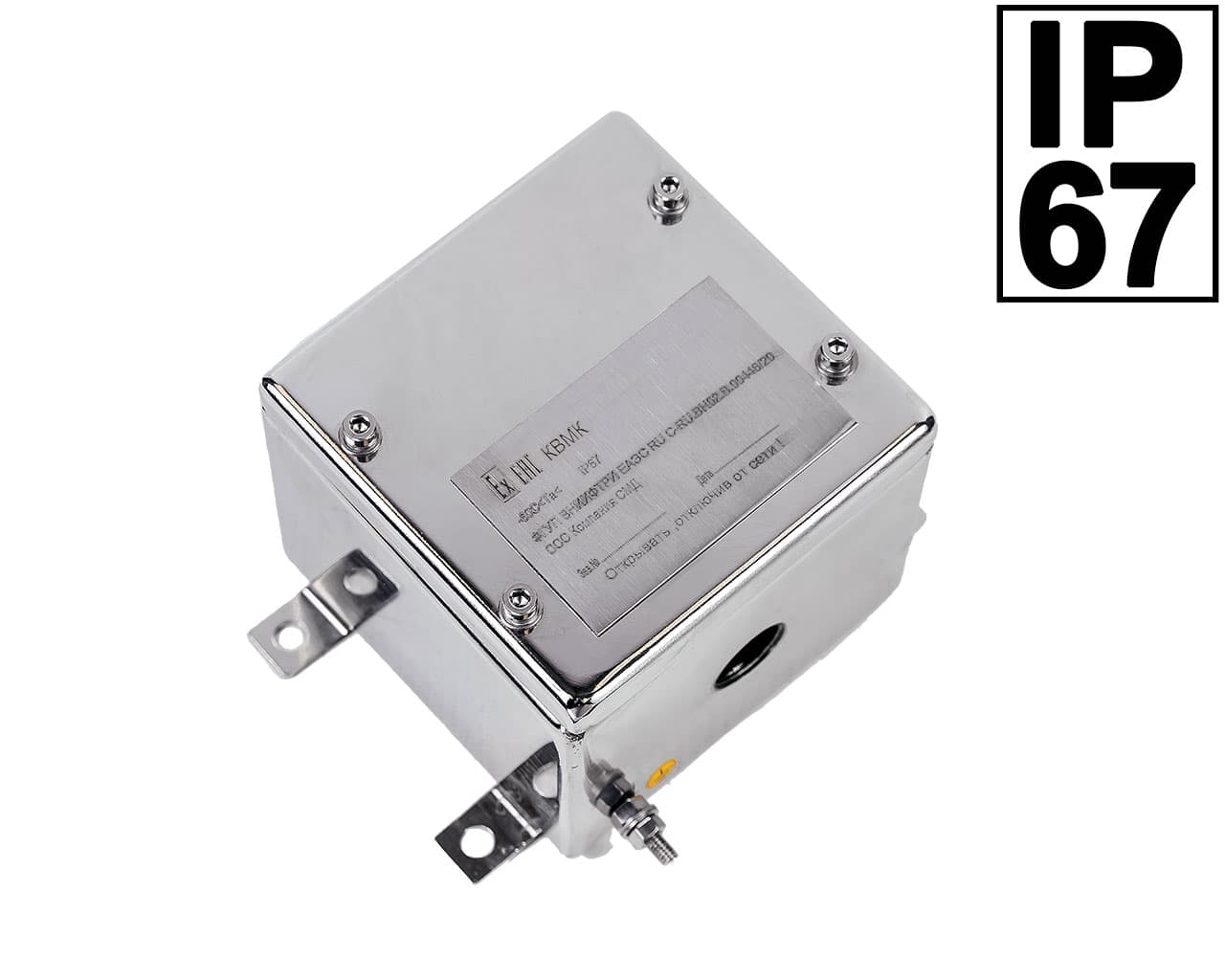

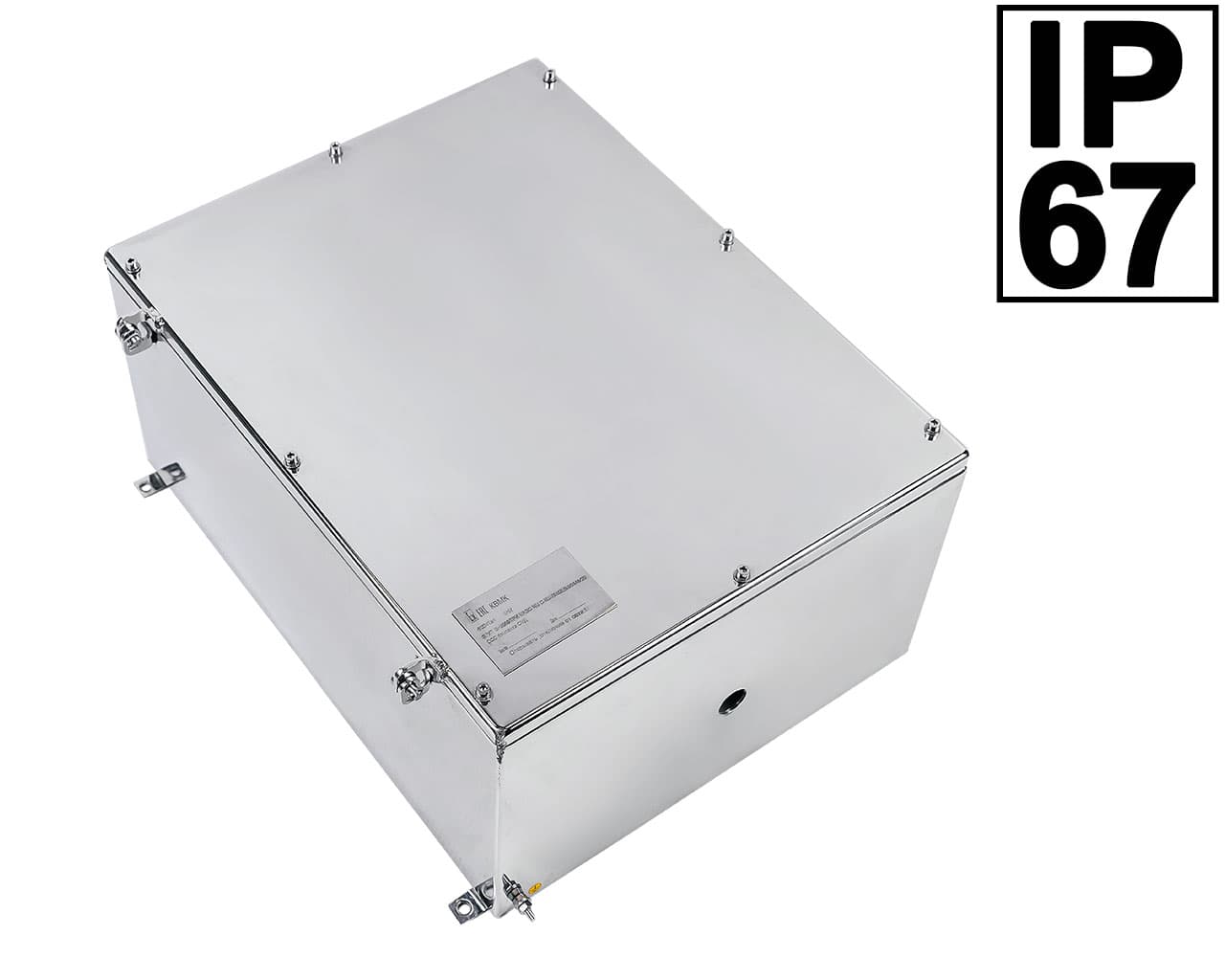

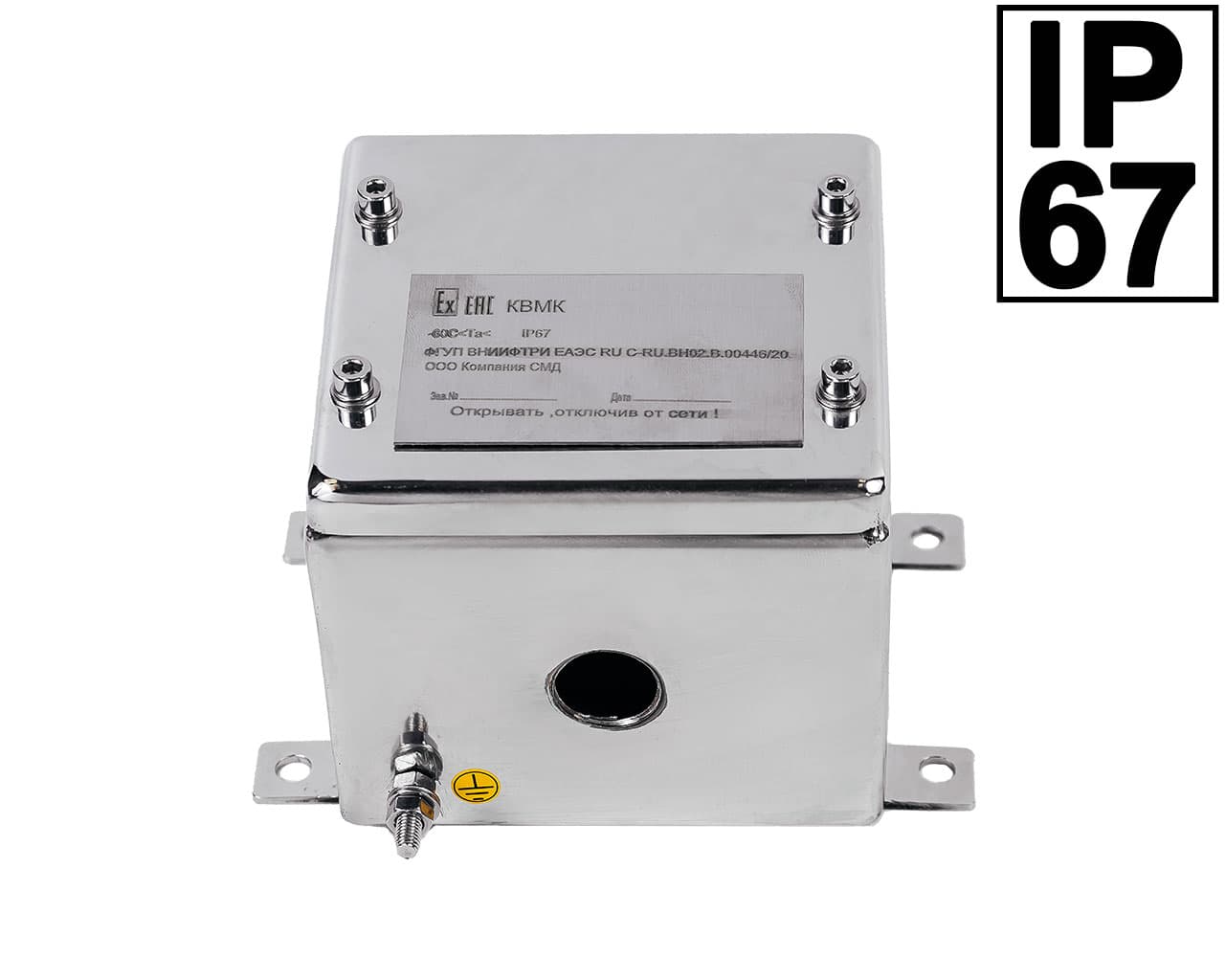

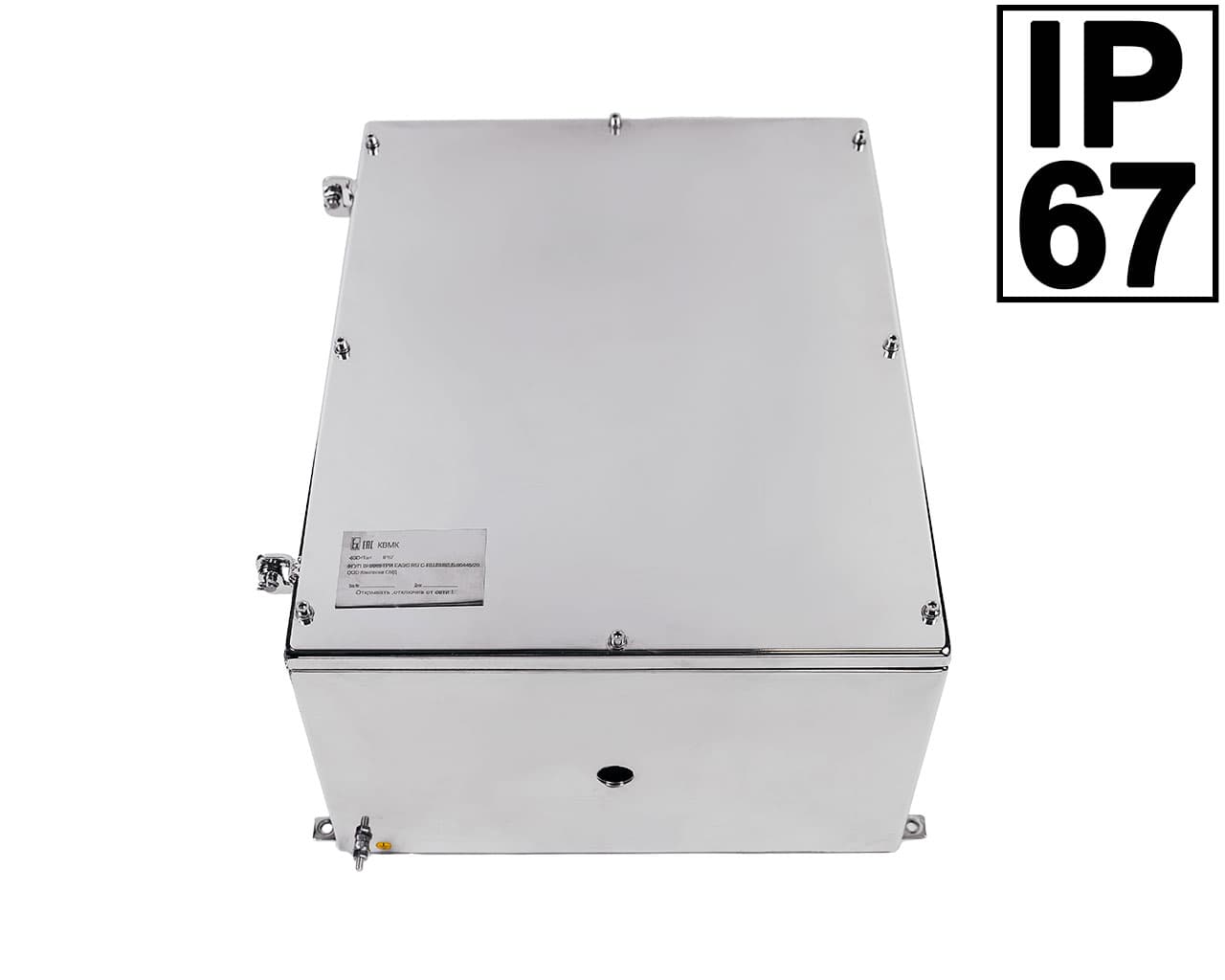

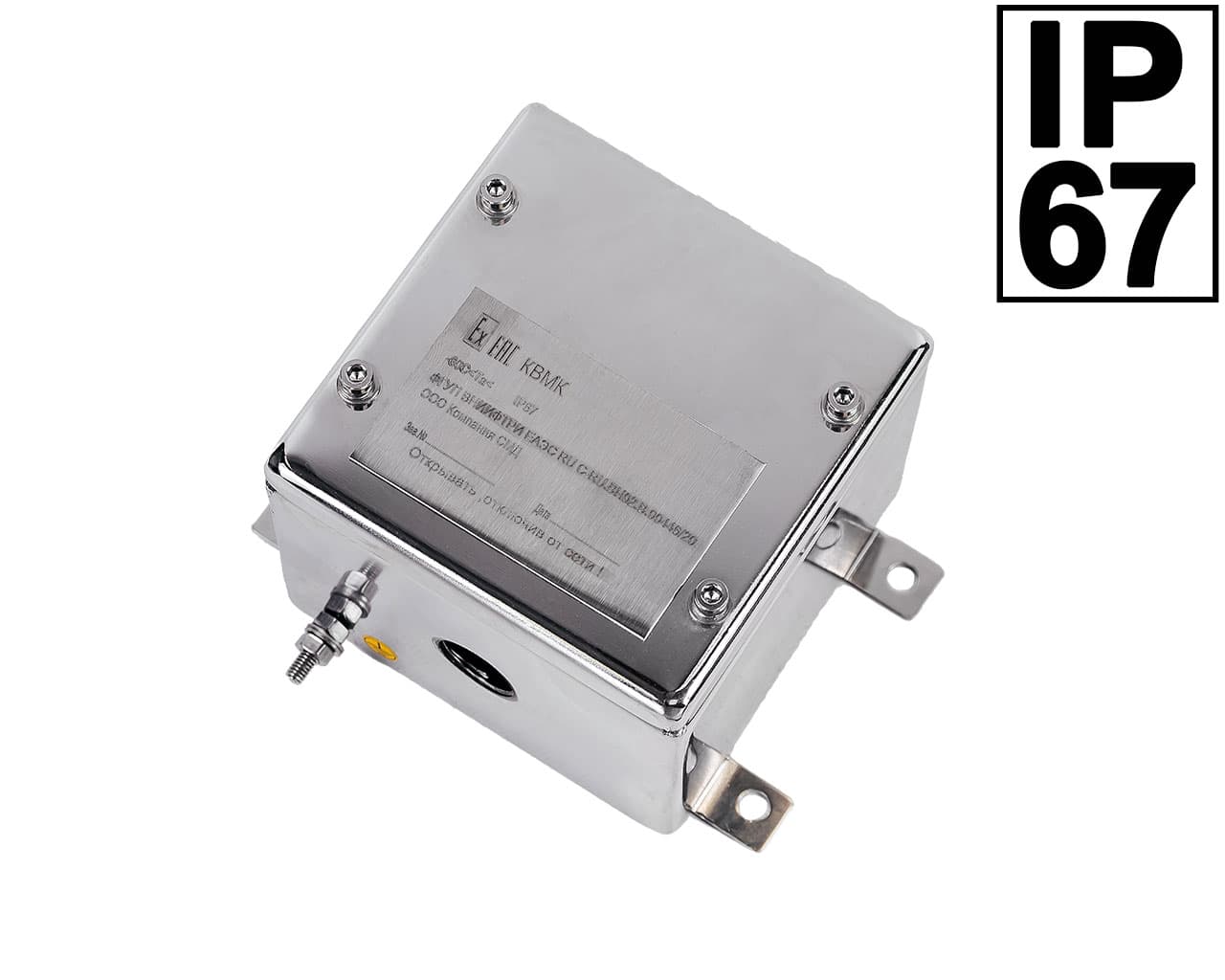

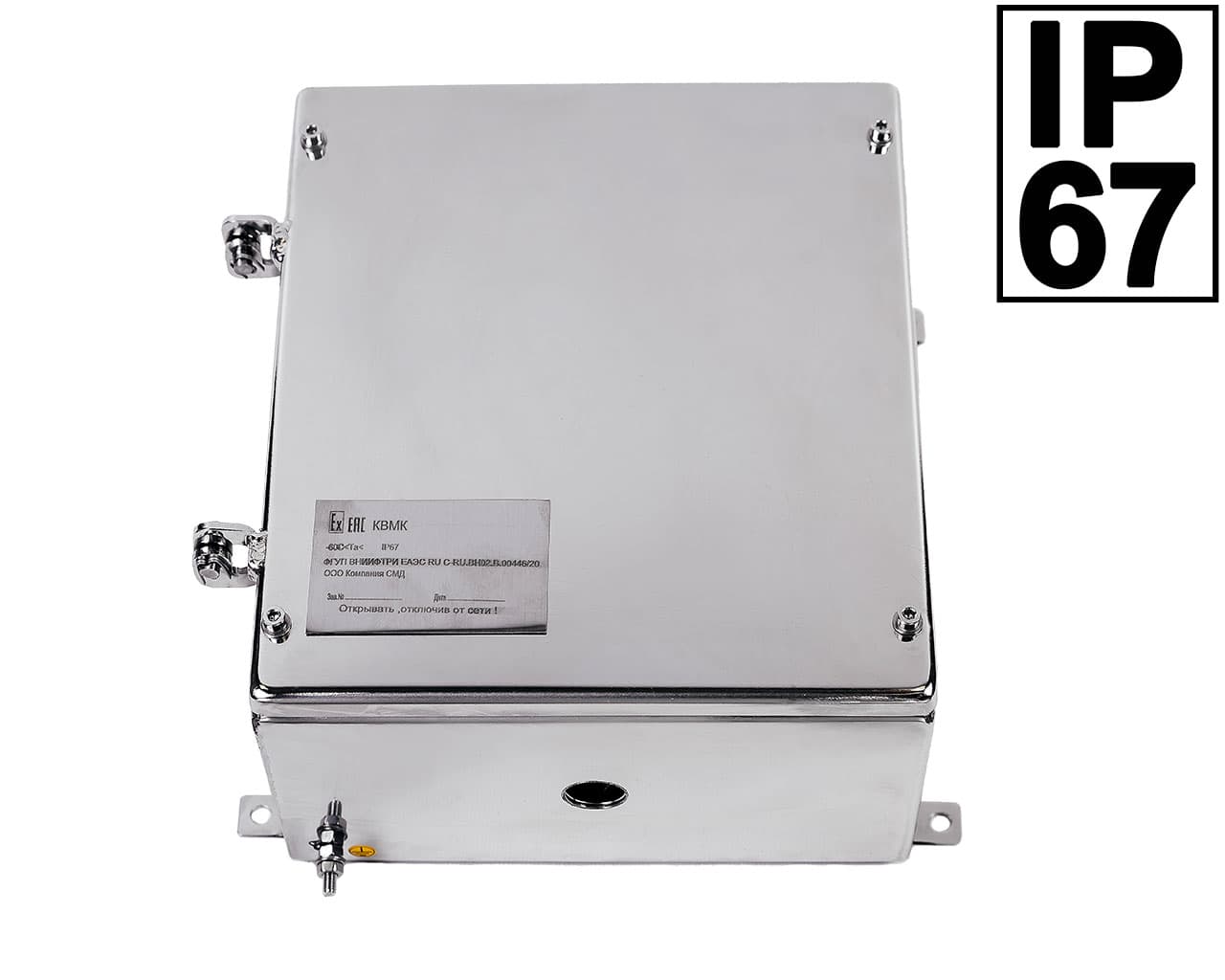

Общепромышленные коробки моделей КВОП Н-101009 / 101609 / 121209 / 123609 / 161611 / 162111 / 122211 / 181811 / 162611 / 163612 / 232012 / 232020 / 232812 / 233320 / 403112 / 403120, предназначены для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.). Коробки служат для ввода бронированных, небронированных электрических кабелей круглого или плоского сечения и кабелей в металлорукаве.
Применяемый материал для изготовления коробок– нержавеющая сталь.
| Коммутационная коробка серии - КВОП | |
| Материал корпуса | Нержавеющая сталь |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66/IP67 |
| Температура окружающей среды в условиях эксплуатации | Т4 от -600C до +1300C |
| Климатическое исполнение | ХЛ (F), УХЛ (NF), ОМ (MU) |
| Коммутируемый ток, А - переменный ток - постоянный ток |
не более 200 не более 200 |
| Коммутируемое напряжение, В - переменный ток - постоянный ток |
не более 1000 не более 1000 |
| Модель | Габаритные размеры без кабельных вводов и внешних компонентов |
Установочные размеры | Масса корпуса, не более |
| КВОП-Н-101009 | 100х100х91 мм | 65х121 мм | |
| КВОП-Н-101609 | 100х160х91 мм | 121х125 мм | |
| КВОП-Н-121209 | 120х122х91 мм | 141х87 мм | |
| КВОП-Н-123609 | 120х360х91 мм | 141х325 мм | |
| КВОП-Н-161611 | 160х160х110 мм | 125х181 мм | |
| КВОП-Н-162111 | 160х210х110 мм | 181х175 мм | |
| КВОП-Н-122211 | 120х220х110 мм | 141х185 мм | |
| КВОП-Н-181811 | 180х180х110 мм | 145х201 мм | |
| КВОП-Н-162611 | 160х260х110 мм | 181х225 мм | |
| КВОП-Н-163612 | 160х360х120 мм | 181х325 мм | |
| КВОП-Н-232012 | 230х200х120 мм | 195х221 мм | |
| КВОП-Н-232020 | 230х200х200 мм | 195х221 мм | |
| КВОП-Н-232812 | 230х280х120 мм | 251х245 мм | |
| КВОП-Н-233320 | 230х330х200 мм | 251х295 мм | |
| КВОП-Н-403112 | 403х313х120 мм | 368х334 мм | |
| КВОП-Н-403120 | 403х313х200 мм | 368х334 мм |
Пример записи при заказе:
| КВОП Н-121209 | – B[x1]–D[x2] – |
| 1 | 2 |
