| Обозначение | Резьба, DxP, L | Размер под ключ S, мм | Внешний Ø кабеля, мм |
| КВ М20КМ10 | М20х1.5, 15мм | 24 | 3.10-8.60 |
| КВ М20КМ12 | М20х1.5, 15мм | 24 | 3.10-8.60 |
| КВ М20КМ15 | М20х1.5, 15мм | 24 | 6.10-11.70 |
| КВ М20КМ20 | М20х1.5, 15мм | 27 | 6.50-13.90 |
| КВ М25КМ25 | М25х1.5, 15мм | 36 | 11.30-19.90 |
| КВ М32КМ32 | М32х1.5, 15мм | 41 | 17.00-26.20 |
| КВ М40КМ38 | М40х1.5, 15мм | 50 | 23.60-32.10 |
| КВ М50КМ50 | М50х1.5, 15мм | 60 | 35.80-44.00 |
| КВ NPT1/2КМ10 | NPT1/2, 15мм | 24 | 3.10-8.60 |
| КВ NPT1/2КМ12 | NPT1/2, 15мм | 24 | 3.10-8.60 |
| КВ NPT1/2КМ15 | NPT1/2, 15мм | 24 | 6.10-11.70 |
| КВ NPT1/2КМ20 | NPT1/2, 15мм | 27 | 6.50-13.90 |
| КВ NPT3/4КМ25 | NPT3/4, 15мм | 36 | 11.30-19.90 |
| КВ NPT1КМ32 | NPT1, 15мм | 41 | 17.00-26.20 |
| КВ NPT11/4КМ38 | NPT11/4, 15мм | 50 | 23.60-32.10 |
| КВ NPT11/2КМ50 | NPT11/2, 15мм | 60 | 35.80-44.00 |

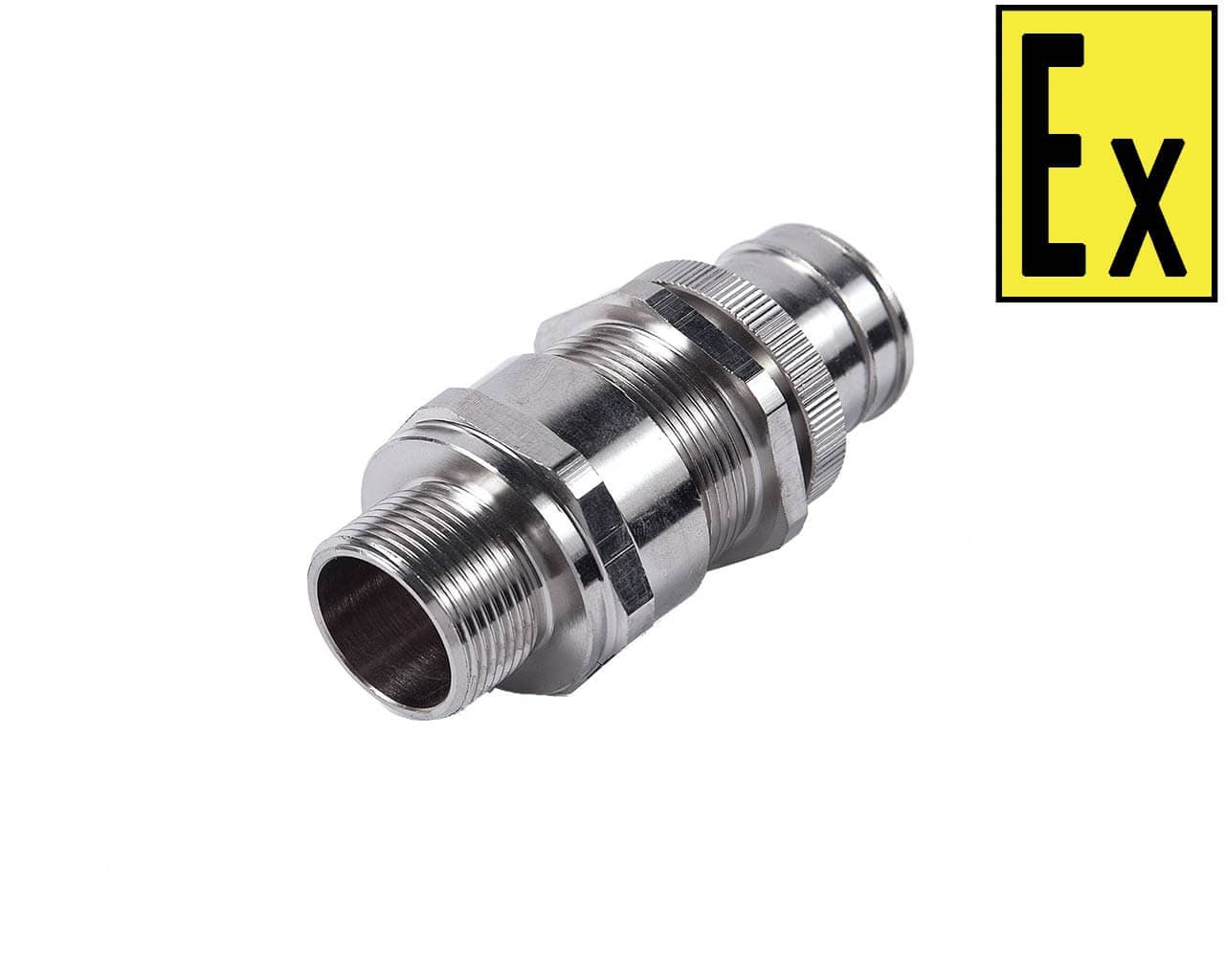

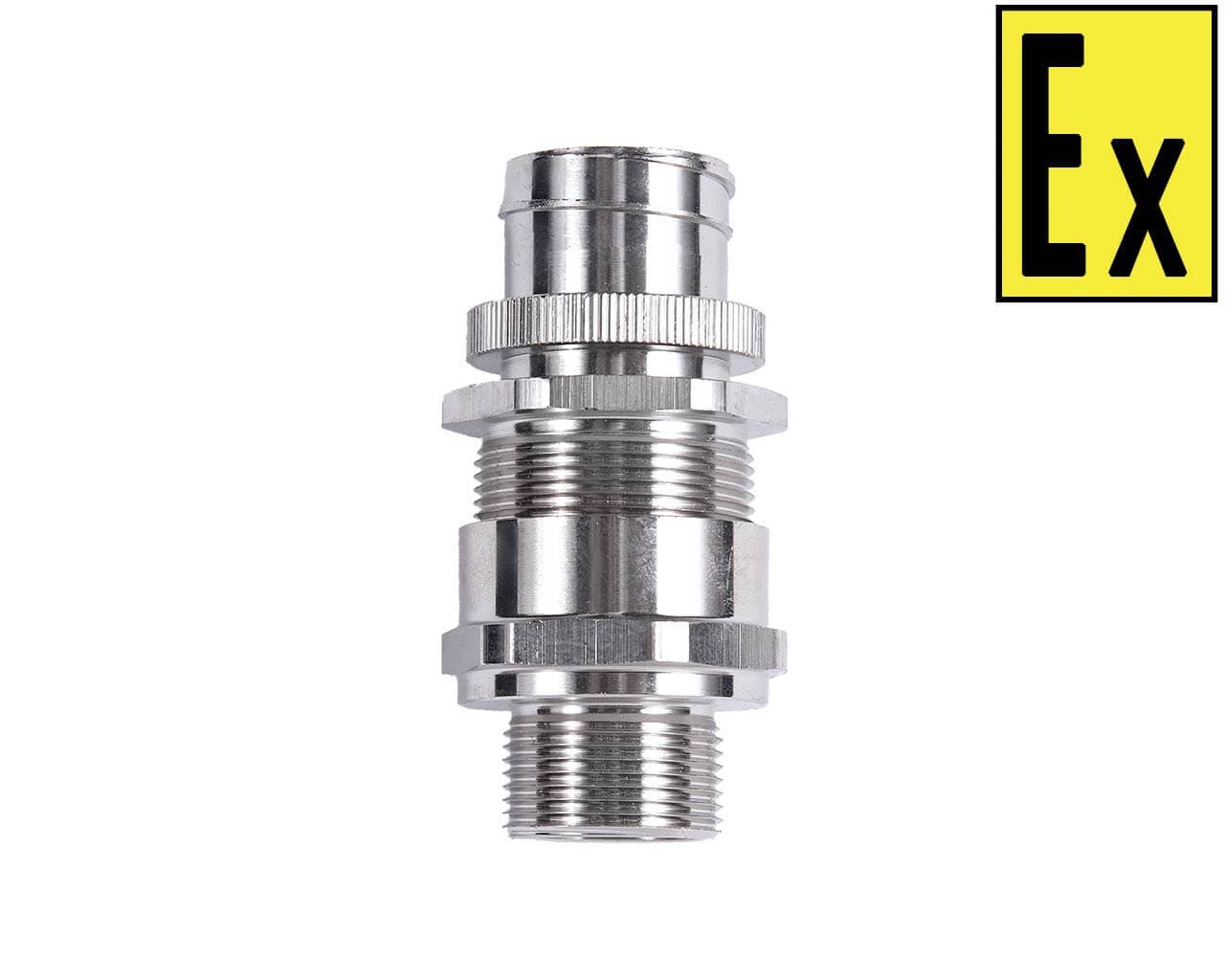

Кабельные вводы серии КВ в различных исполнениях являются Ех-кабельными вводами и соответствуют требованиям ГОСТ 31610.0-2014 (IEC 60079-0:2011)
Вводы предназначены для ввода гибких кабелей во взрывозащищенное электрооборудование.
Пример записи при заказе и в документации: КВ(1) М20(2) КМ20(3) – Л(4)
1 – Обозначение серии;
2 – Обозначение присоединяемой резьбы (М20 – М20х1,5);
3 – Обозначение типа ввода (КМ20 – для небронированного кабеля для присоединения металлорукава условного диаметра 20мм);
4 – Материал корпуса (Л – никелированная латунь; Н – нержавеющая сталь).
Кабельные вводы серии КВ совмещают четыре вида взрывозащиты и имеют маркировку взрывозащиты:
«1Ex d IIC Gb / 1Ex e IIC Gb / Ex tb IIIC Db/ РВ Ex d I Mb»
Ex-компоненты:
«Ex d IIC U / Ex e IIC U / Ex tb IIIC U/ РВ Ex d I Mb U»
Перечисленное выше изделия серии КВ выпускаются в исполнениях, отличающихся: размером и типом присоединительной резьбы; материалом корпуса, кабельные вводы дополнительно типом присоединяемого кабеля.
Кабельные вводы, могут использоваться во взрывоопасных зонах класса 1 и 2 по ГОСТ IEC 60079-10-1-2011 и в соответствии с маркировкой взрывозащиты. Окружающая среда может содержать взрывоопасные смеси газов и паров с воздухом категории IIA, IIВ, IIC, а также являются электрооборудованием группы III, предназначены для применения в местах опасных по взрывоопасным пылевым средам, подгруппа IIIC (проводящая пыль), IIIВ (непроводящая пыль) и IIIА (горючие летучие частицы) и соответствует ГОСТ IEC 60079-31-2013.
| Вид взрывозащиты | 1Ex d IIC Gb / 1Ex e IIC Gb / Ex tb IIIC Db/ РВ Ex d I Mb |
| Условия эксплуатации по ГОСТ 15150-69 | УХЛ1 |
|
Материал: |
никелированная латунь нержавеющая сталь |
| Температура эксплуатации: | -60С <Ta<+135С |
| Тип резьбы: |
метрическая (М) трубная коническая (NPT).
|
Все кабельные ввода могут быть укомплектованы защитными кожухами (оболочками)
Пример записи при заказе и в документации: КВ(1) М20(2) КМ20(3) – Л(4)
1 – Обозначение серии;
2 – Обозначение присоединяемой резьбы (М20 – М20х1,5);
3 – Обозначение типа ввода (КМ20 – для небронированного кабеля для присоединения металлорукава условного диаметра 20мм);
4 – Материал корпуса (Л – никелированная латунь; Н – нержавеющая сталь).
