ИП 101 АЗИМУТ

Извещатель ИП101 Азимут МК включается в шлейф сигнализации без дополнительных токоограничительных элементов (имеется встроенный резистор 2кОм) и без учета полярности. Тревожное извещение обеспечивается увеличением тока через извещатель, и включением индикатора.

Пороговая температура срабатывания соответствует классам А3 [64…76°С], С [84…100°С], D [99…115°С].

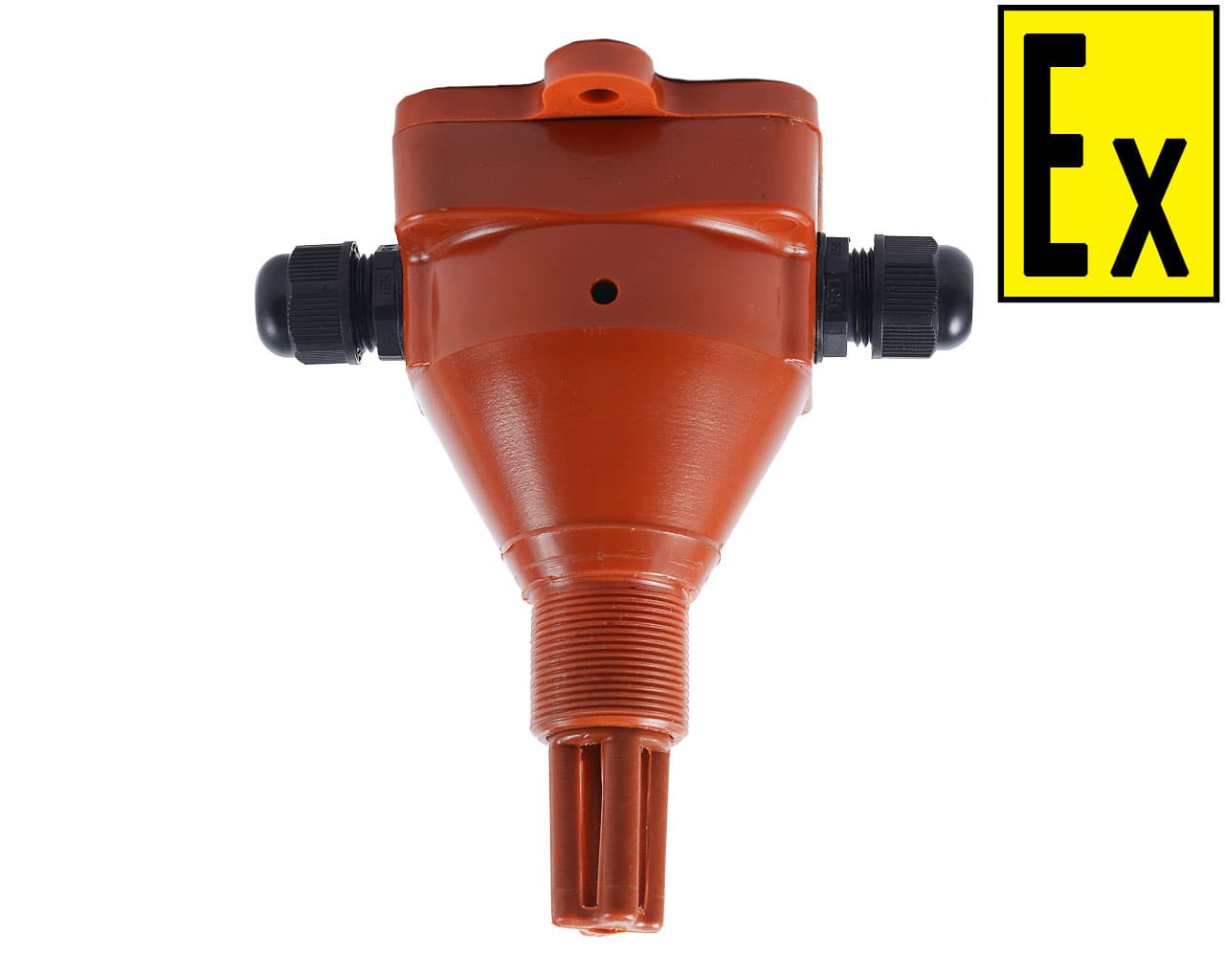

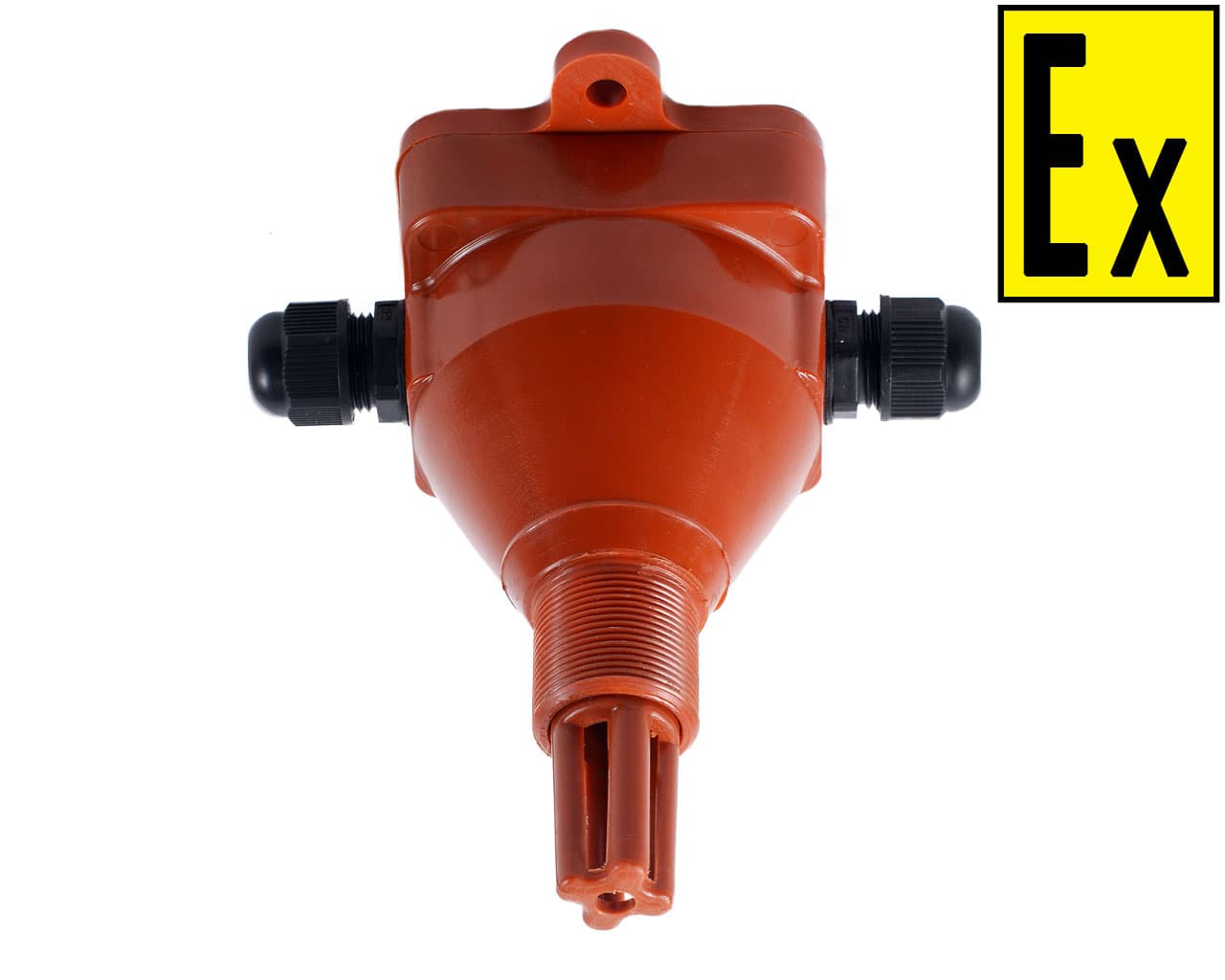

Извещатель ИП101 Азимут используется для обнаружения очага возгорания и передачи сигнала приемно-контрольному прибору и предназначен для работы в составе систем автоматического пожаротушения и пожарной сигнализации на объектах специального назначения. Извещатель предназначен для установки во взрывоопасных зонах класса 0 и ниже. Извещатель имеет варианты исполнения с обычной (для резервуаров) или укороченной (для помещений) термочувствительной частью корпуса.
Возможны три нормальных значения пороговой температуры: 70°C; 90°C; 110°C.

Наименование	ИП101 Азимут МК	ИП101 Азимут
Маркировка взрывозащиты	1 Ex d IIB T4 Gb	0Ex ia IIB T6 Ga
Маркировка параметров искрозащиты		LI: 1 мкГн, СI: 1000 пФ, UI: 27 B, II: 13 мА, РI: 0,4 Вт
Степень защиты оболочки	IP67	IP67
Диапазон рабочих температур, °С	-60...+115	-60...+85
Диапазон напряжений питания, В	6...27	6...27
Ток потребления ав дежурном режиме при напряжении питания 24 В:	0,35 мА	0,35 мА
Собственный ток потребления в режиме "Пожар", не более	2,3 мА.	2,3 мА.
Время готовности после подачи напряжения питания	не более 0,5 сек.	не более 0,5 сек.
Габаритные размеры, Мм	- без учета каельных вводов — 113x1000x162;	- обычный - 122х82х152
Габаритные размеры, Мм	- без учета каельных вводов — 113x1000x162;	- удлиненный – 122х82х259

Таблица подбора номиналов дополнительных резисторов

Тип ППКП	Параметры подключения
Тип ППКП	Параллельное включение (на замыкание)
ЛБ-07	Rд должен обеспечить потребление тока >15 мА,
ЛБ-07	Rок = 2 кОм, VDок = КД522.
Луч	Rд = 2.4 кОм, Rок = 2.4 кОм, VDок = КД521А.
ППК-2	Rд = 1.2 кОм, Rок = 3.6 кОм, VDок = КД521А.
Болид	Rд = 1.5 кОм (3.0 кОм - для определения двойной сработки),
Болид	Rок = 4.7 кОм, VDок не устанавливать
Яхонт-16и	Rд = 1.8 кОм (4.0 кОм - для определения двойной сработки),
Яхонт-16и	Rок = 8.2 кОм, VDок не устанавливать
ВЭРС	Rд = 820 Ом (1.8 кОм - для определения двойной сработки),
ВЭРС	Rок = 7.5 кОм, VDок не устанавливать

АМ – указывает на наличие модификации изделия с адресной меткой.

Температура срабатывания, заданная производителем, может быть изменена потребителем путем установки соответствующего резистора в клеммы извещателя. Извещатель комплектуется резисторами для задания температуры срабатывания: 70°С; 90°С; 110°С.
Зависимость температуры срабатывания ИП Азимут МК от сопротивления задающего резистора.

T, °C	51	60	70	81	90	100	110	135	150
Rt, кОм	30	20	13	8,2	5,6	3,6	2,4	0,560	0

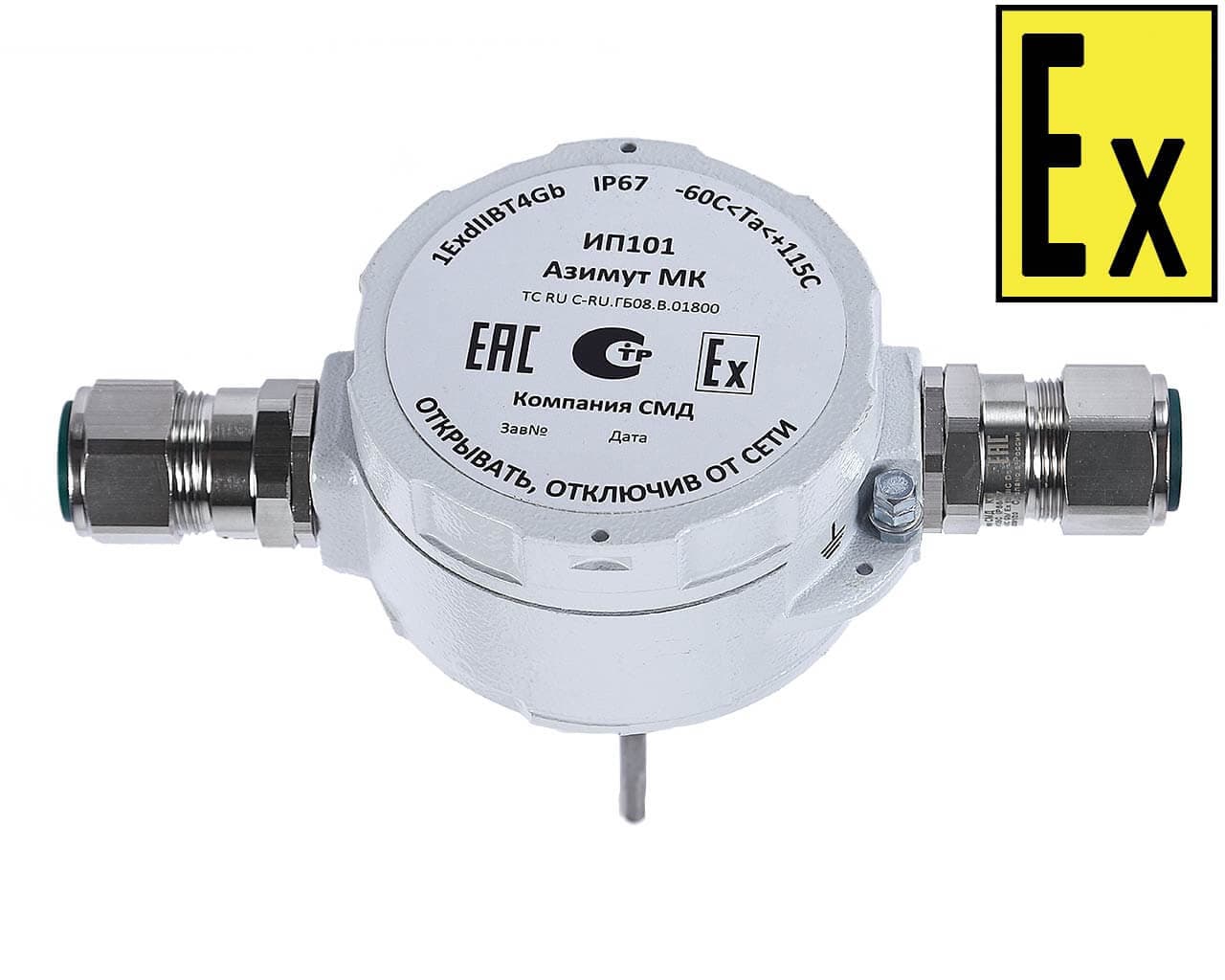

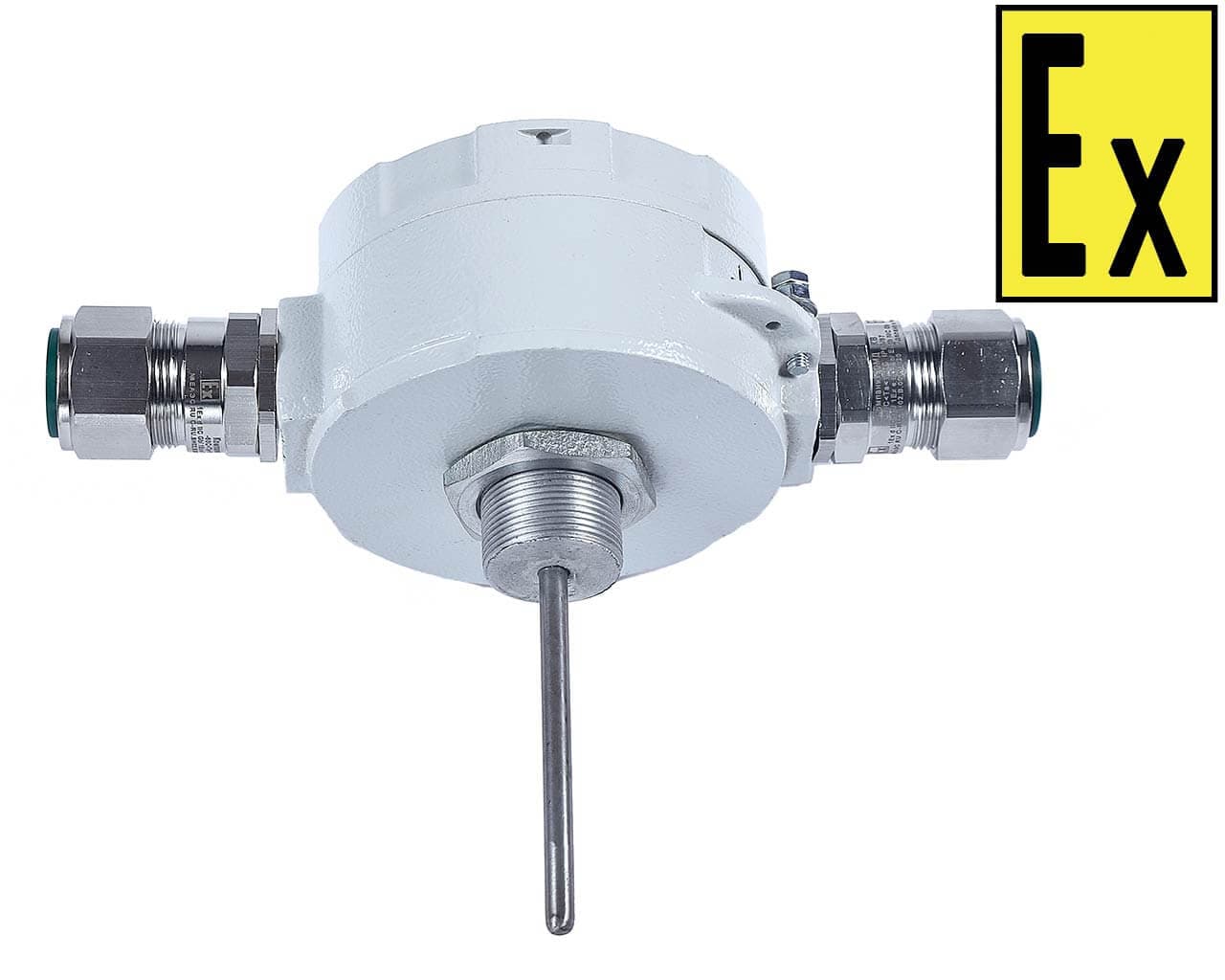

Извещатель ИП101 Азимут МК поставляется с кабельными вводами различных исполнений:

для открытой прокладки присоединяемого кабеля диаметром 8-12мм (индекс в обозначении - К);
для прокладки присоединяемого кабеля в трубе G1/2;
для прокладки присоединяемого кабеля в трубе G3/4;
для присоединения бронированного кабеля диаметром 8-12мм.

Зависимость температуры срабатывания ИП Азимут от сопротивления задающего резистора.

T, °C	51	60	70	81	90	100	110
Rt, кОм	30	20	13	8,2	5,6	3,6	2,4

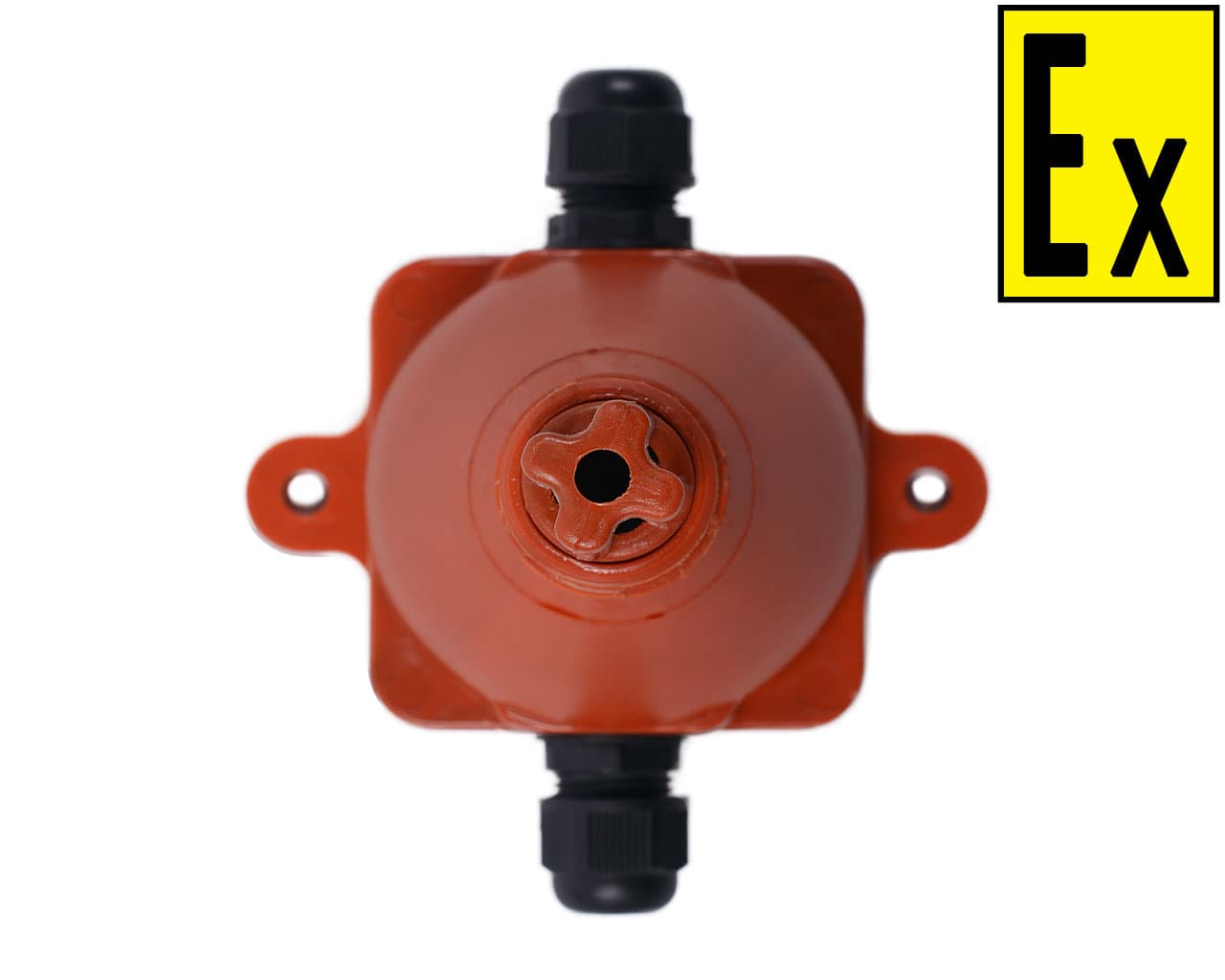

Извещатель ИП101 Азимут поставляется с двумя кабельными вводами, которые позволяют установить извещатель в шлейф сигнализации с кабелем круглого сечения диаметром 6-10мм.
