ИЗВЕЩАТЕЛЬ ТОЧЕЧНЫЙ ИП212-116 ТРИОН

Извещатель предназначен для обнаружения возгораний, сопровождающихся появлением дыма или продуктов горения малой концентрации в закрытых помещениях различных зданий и сооружений, и подачи извещения "Пожар" на приемно-контрольный прибор. Извещатель может быть установлен во взрывоопасных зонах помещений и наружных установок класса 0 и ниже, в зависимости от исполнения.

Обзор извещателя "ТРИОН ВЗ"

Обзор извещателя "ТРИОН МК"

Наименование	ИП 212-116.2 Трион МК	ИП 212-116 Трион ВЗ
Маркировка взрывозащиты	1Ex d ia IIB T6 Gb	0Ex ia IIB T6 Ga
Маркировка параметров искрозащиты		LI: 10мкГн, СI: 1000пФ,
Маркировка параметров искрозащиты		Ui: 30B, Ii: 20мА, РI: 0,3Вт
Степень защиты оболочки	IP67/IP31	IP67/IP31
Диапазон рабочих температур	-40°С .. +75°С	-40°С .. +75°С
Диапазон напряжения питания	10В .. 30В	10В .. 30В
Ток потребления:
в дежурном режиме, не более	90мкА	90мкА
в режиме тревога, не более	20мА	100мА
Чувствительность извещателя	0,05 дБ/м .. 0,2 дБ/м	0,05 дБ/м .. 0,2 дБ/м
Время срабатывания извещателя, не более	5 сек.	5 сек.
Материал корпуса	Алюминиевый сплав, Нержавеющая сталь	Ударопрочгый полиамид

Таблица подбора номиналов дополнительных резисторов

Тип ППКП	Параметры подключения
Тип ППКП	Параллельное включение (на замыкание)	Последовательное включение (на размыкание)
ЛБ-07	Rд должен обеспечить потребление тока >15 мА,	Rд = 11 кОм, Rок = 2 кОм, VDок = КД522.
ЛБ-07	Rок = 2 кОм, VDок = КД522.	Rд = 11 кОм, Rок = 2 кОм, VDок = КД522.
Луч	Rд = 2.4 кОм, Rок = 2.4 кОм, VDок = КД521А.	Rд = 2.2 кОм, Rок = 2.4 кОм, VDок = КД521А.
ППК-2	Rд = 1.2 кОм, Rок = 3.6 кОм, VDок = КД521А.	Rд = 10.0 кОм, Rок = 3.6 кОм, VDок = КД521А.
Болид	Rд = 1.5 кОм (3.0 кОм - для определения двойной сработки),	Rд = 8.2 кОм (4.7 кОм - для определения двойной сработки),
Болид	Rок = 4.7 кОм, VDок не устанавливать	Rок = 4.7 кОм, VDок не устанавливать
Яхонт-16и	Rд = 1.8 кОм (4.0 кОм - для определения двойной сработки),	Не применяется
Яхонт-16и	Rок = 8.2 кОм, VDок не устанавливать	Не применяется
ВЭРС	Rд = 820 Ом (1.8 кОм - для определения двойной сработки),	Rд = 10 кОм (4.7 кОм - для определения двойной сработки),
ВЭРС	Rок = 7.5 кОм, VDок не устанавливать	Rок = 7.5 кОм. VDок не устанавливать

АМ – указывает на наличие модификации изделия с адресной меткой.

ИП 212 Трион является извещателем максимального действия и может использоваться в шлейфах сигнализации на замыкание (параллельное включение). Тревожное извещение «Пожар» обеспечивается скачкообразным уменьшением сопротивления извещателя.
Извещатель имеет встроенную оптическую индикацию срабатывания.
Для настройки на тип ППКОП используется сменный токограничительный резистор. Сигнал срабатывания извещателя сохраняется после окончания воздействия на него продуктов горения. Возврат извещателя в дежурный режим производится с приемно-контрольного прибора.

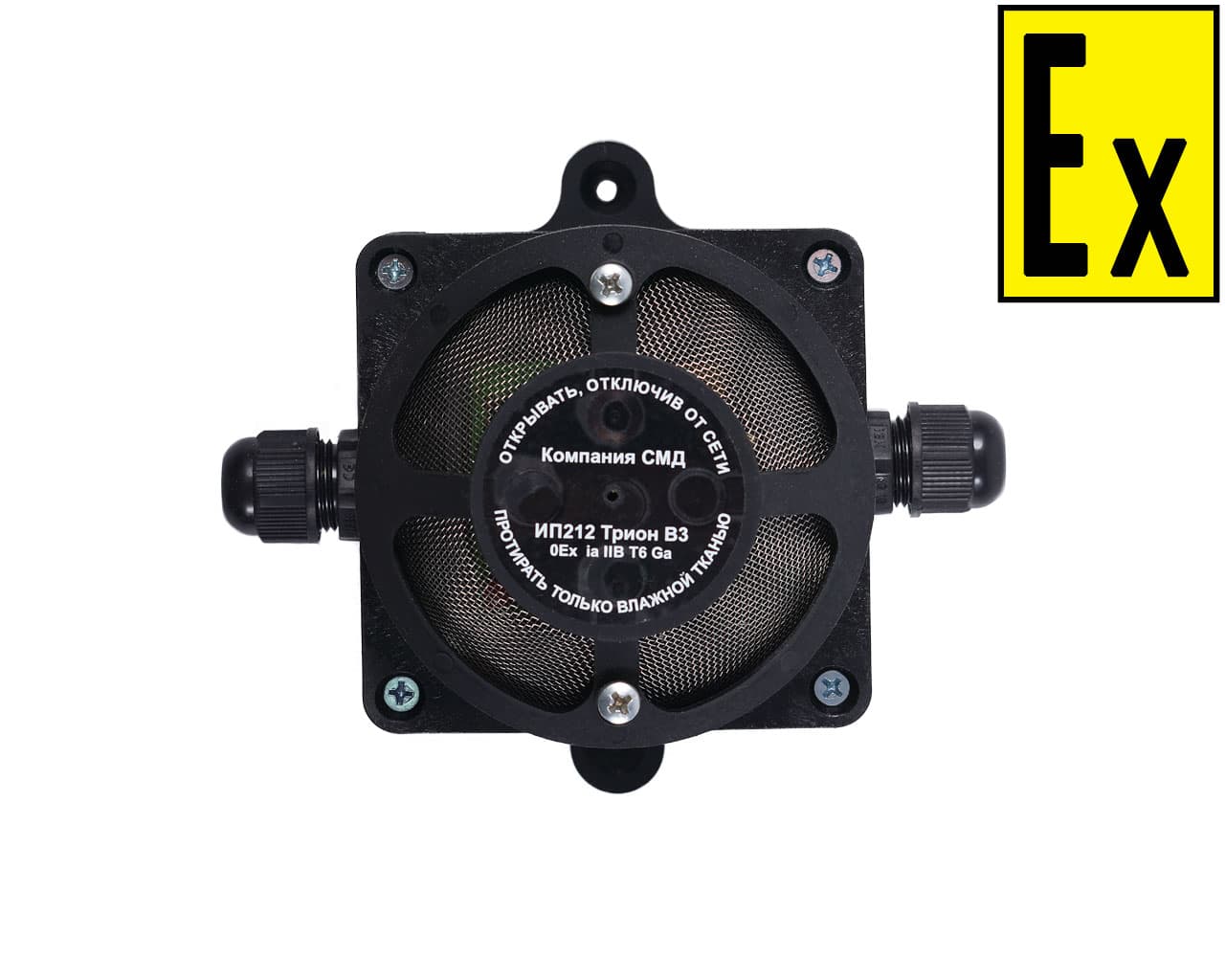

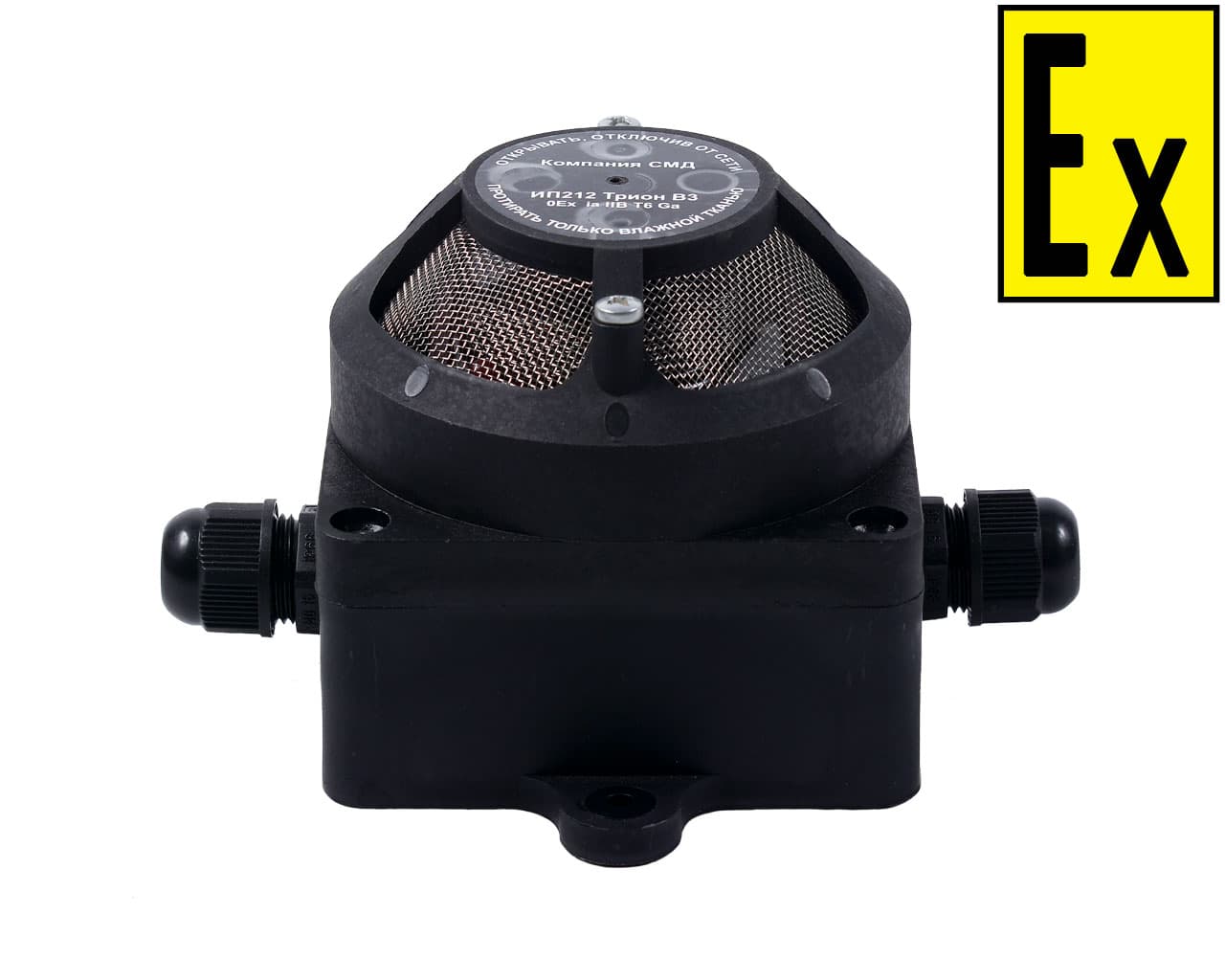

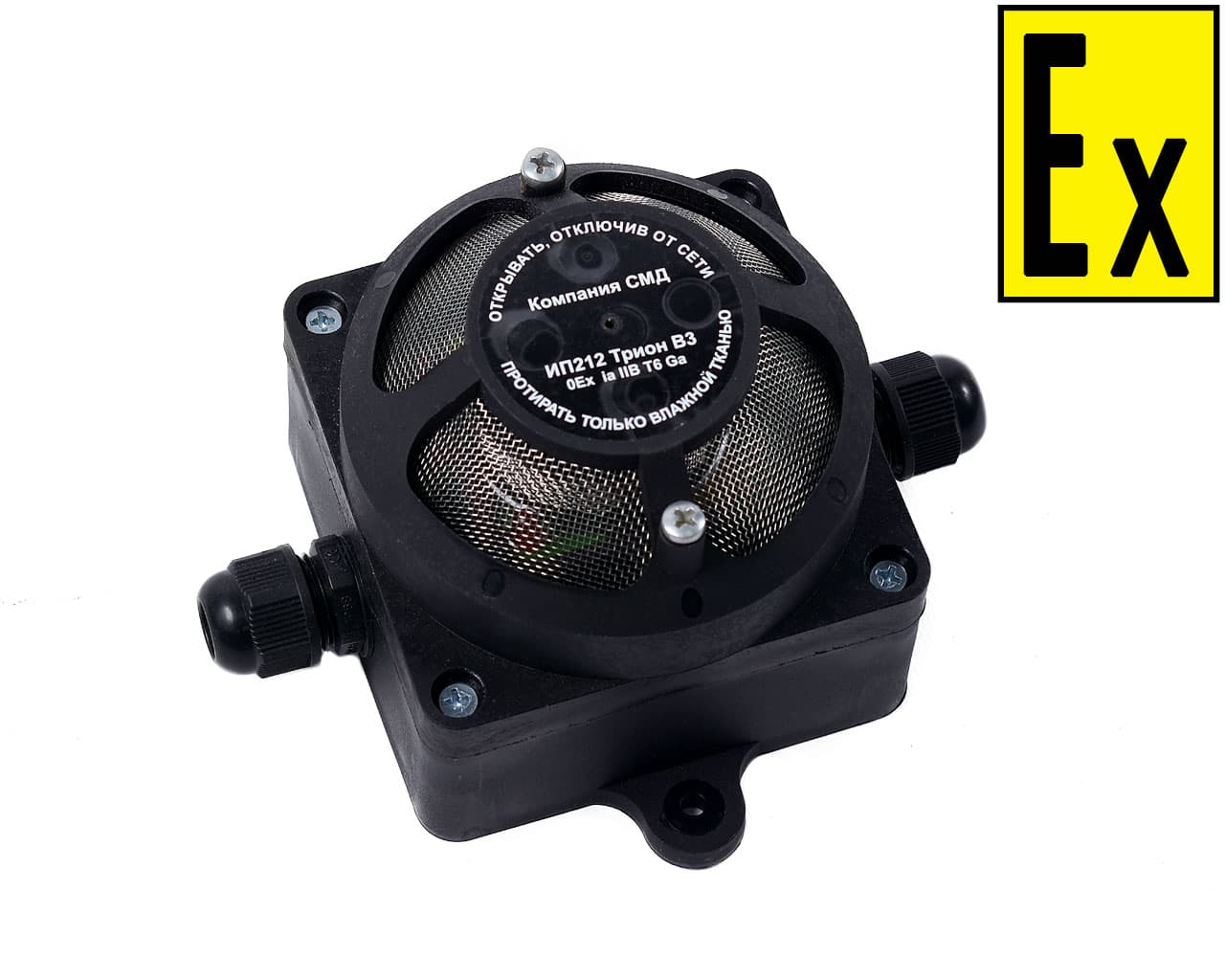

Извещатель ИП 212 Трион ВЗ поставляется с двумя кабельными вводами, которые позволяют установить извещатель в шлейф сигнализации с кабелем круглого сечения диаметром 6-10мм

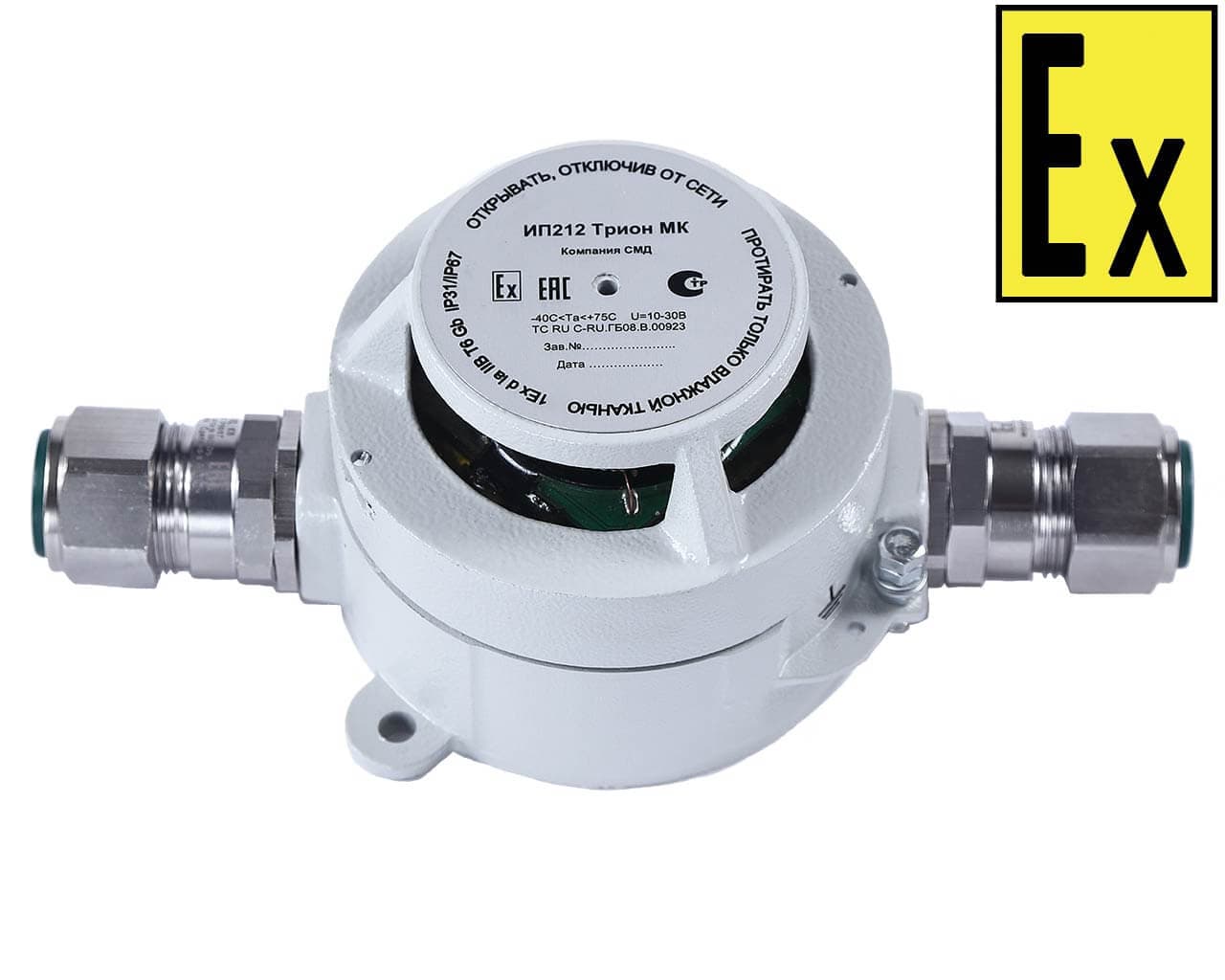

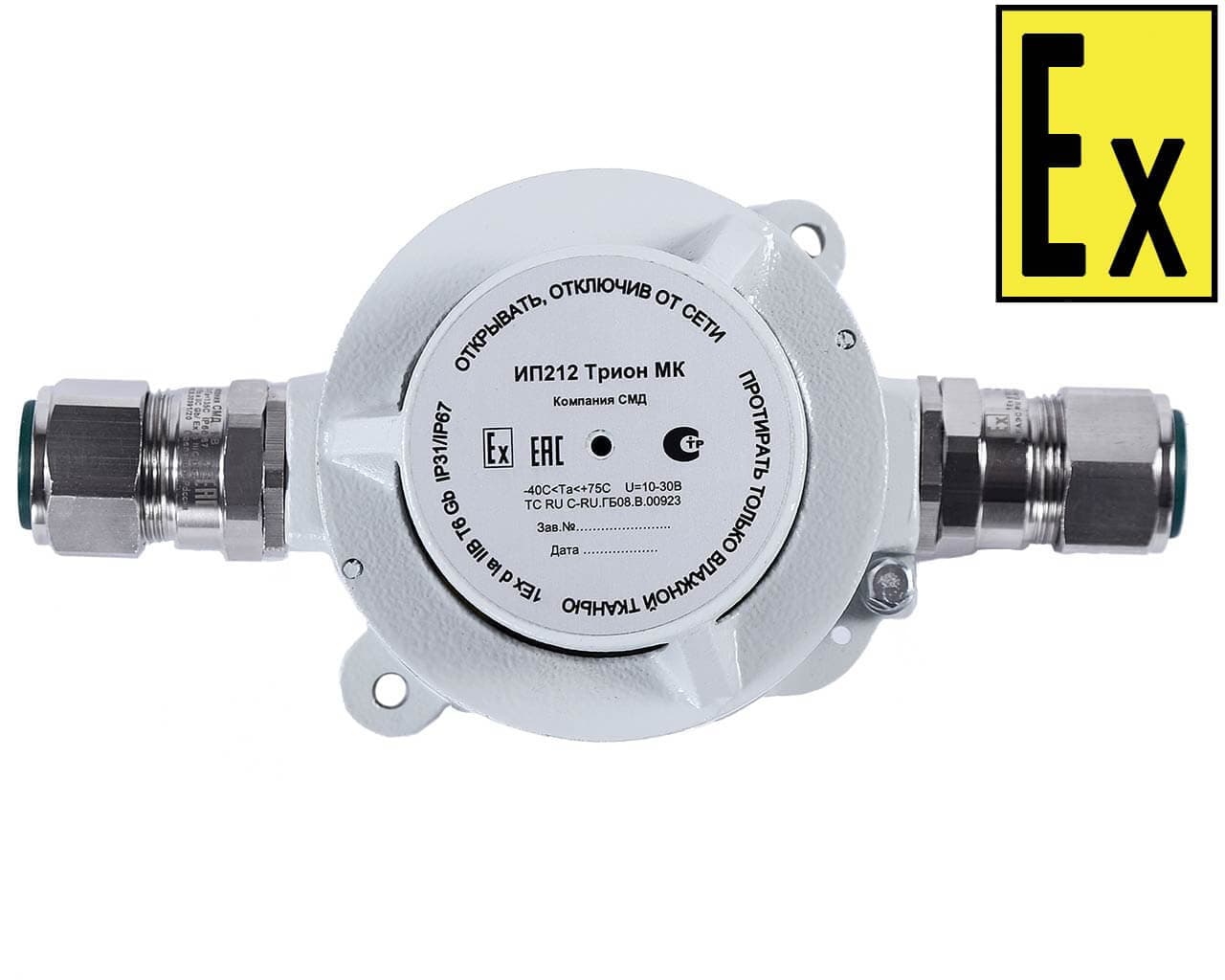

Извещатель ИП 212 Трион МК поставляется с кабельными вводами различных исполнений:
- для открытой прокладки присоединяемого кабеля диаметром 6-12мм (индекс в обозначении - К);
- для прокладки присоединяемого кабеля в трубе G1/2 (ТG-1/2);
- для прокладки присоединяемого кабеля в трубе G3/4 (ТG-3/4);
- для присоединения бронированного кабеля диаметром 6-12мм (Б).
