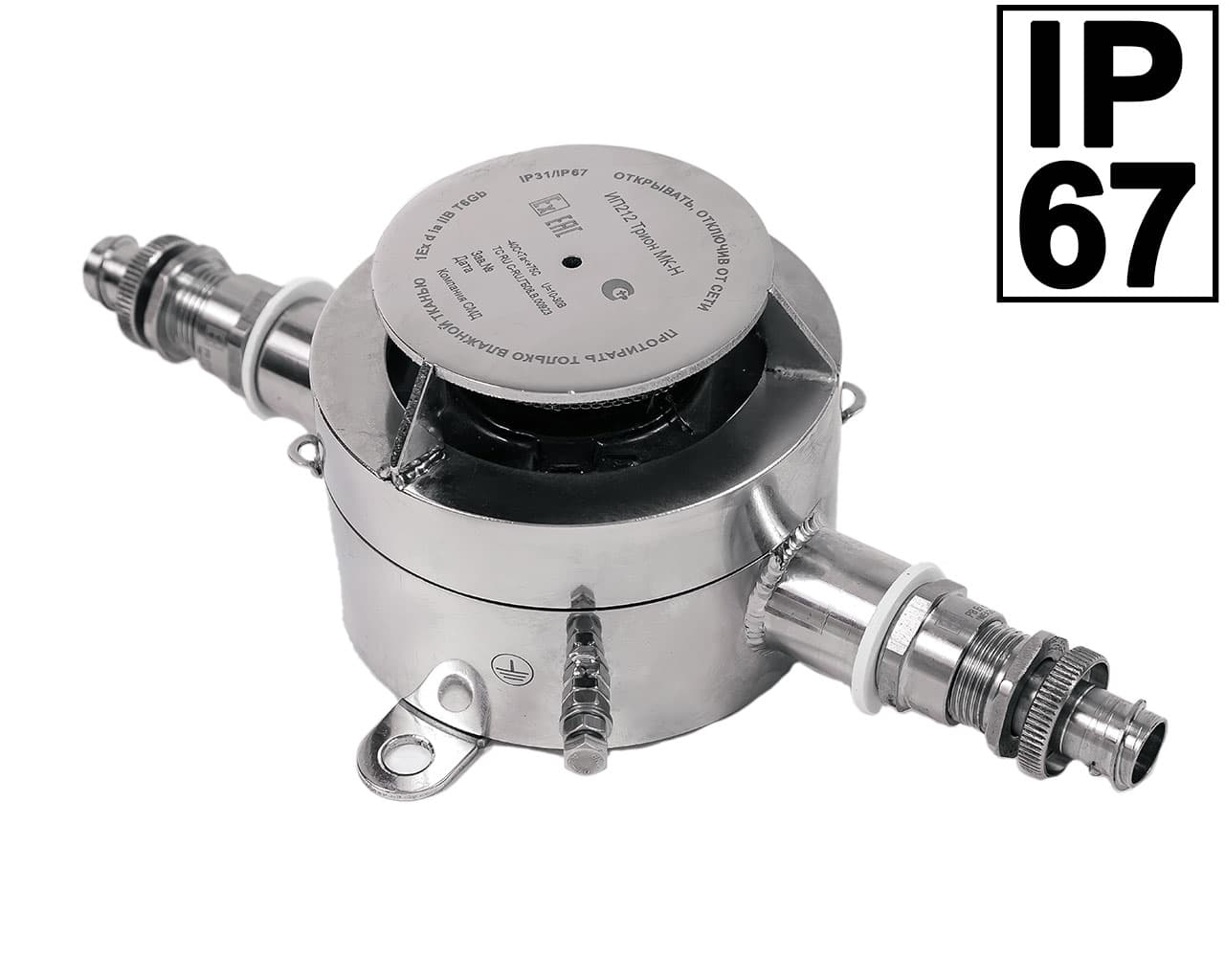

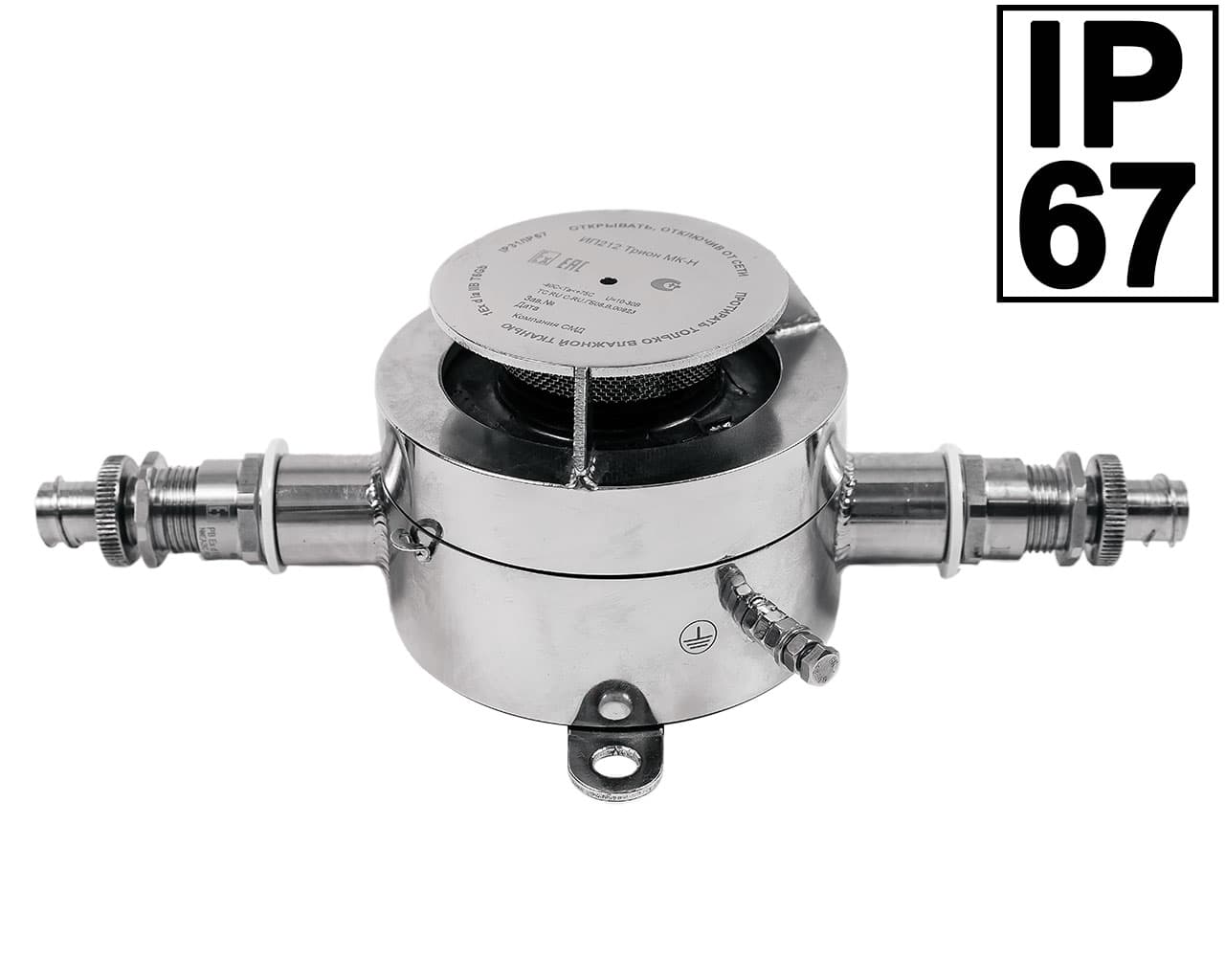

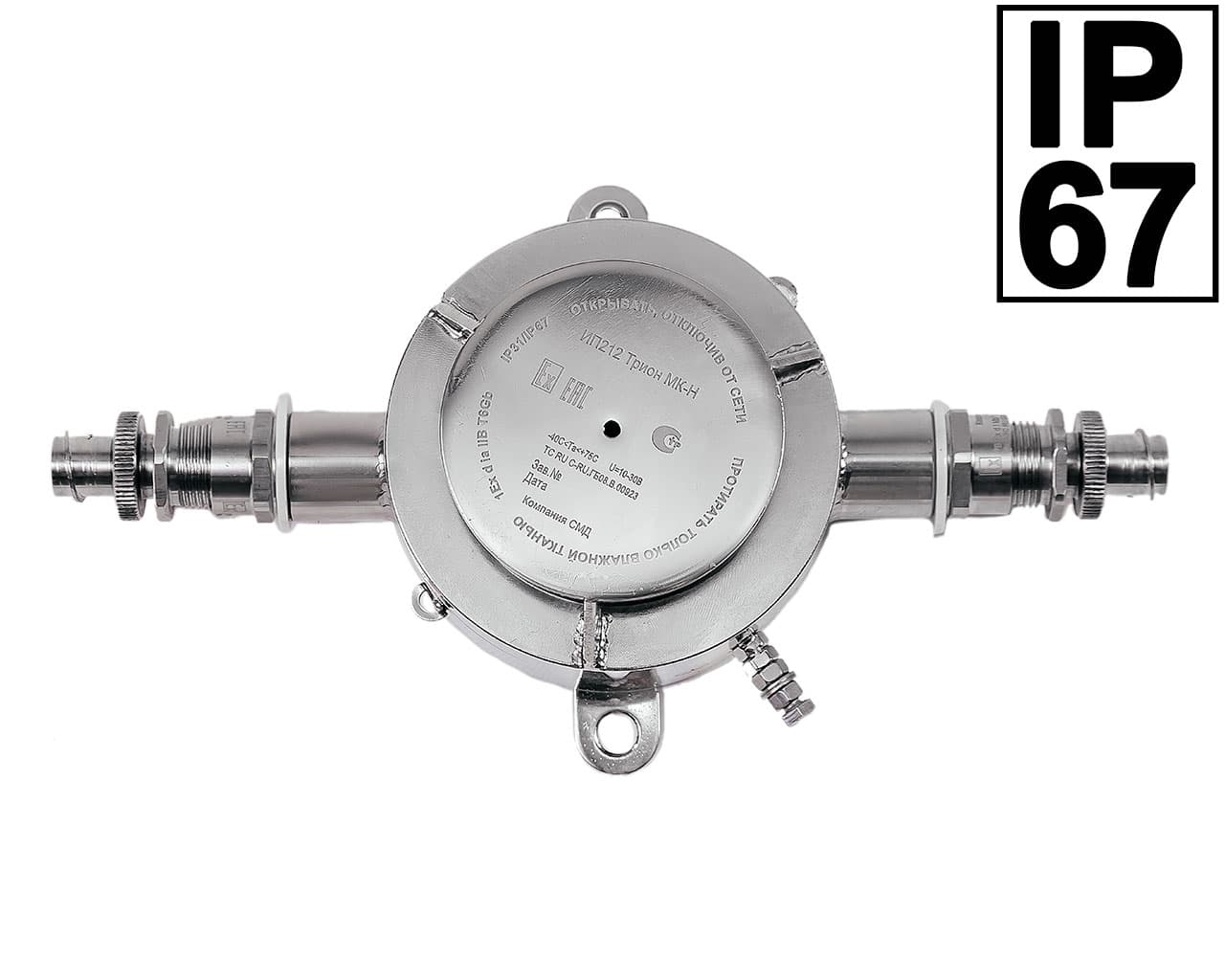

Извещатель предназначен для обнаружения возгораний, сопровождающихся появлением дыма или продуктов горения малой концентрации в закрытых помещениях различных зданий и сооружений, путем регистрации отраженного от частиц дыма оптического излучения и подачи извещения «Пожар» на приемно-контрольный прибор. Тревожное извещение «Пожар» обеспечивается скачкообразным уменьшением сопротивления извещателя при параллельном включении в шлейф пожарной сигнализации. Извещатель соответствует ТР ЕАЭС 043/2017, ГОСТ Р 53325-2012.
Извещатель рассчитан на эксплуатацию при температуре окружающей среды от минус 40°С до плюс 75°С, вид климатического исполнения УХЛ2 по ГОСТ 15150-69. Степень защиты оболочки – IP67/IP31 по ГОСТ 14254. Степень защиты IP31 относится к датчику дыма, который не может быть помещен внутрь взрывонепроницаемой оболочки. Категория размещения 2 по ГОСТ 15150-69.
Материал корпуса – либо коррозионностойкая нержавеющая сталь 12Х18Н10Т.
По способу защиты человека от поражения электрическим током извещатель соответствует III классу по ГОСТ IEC 61140-2012.
Извещатели соответствуют нормам и требованиям электромагнитной совместимости по ГОСТ Р 53325-2012 со степенью жесткости испытаний 2. Радиопомехи от извещателя не превышают норм, установленных ГОСТ 30805.22-2013 (CISPR 22:2006) для оборудования класса Б.
ИП 212-116.2 Трион МК-ОП – Н является извещателем максимального действия и может использоваться в шлейфах сигнализации на замыкание (параллельное включение).
Извещатель может изготавливаться в исполнении с адресным расширителем «С2000-АР1 исп.2» производства ООО «Болид». Адресное исполнение извещателя используется с контроллером двухпроводной линии связи «С2000-КДЛ» или «С2000-КДЛ-2И» в составе интегрированной системы охраны «Орион». https://bolid.ru/
Извещатель комплектуется двумя кабельными вводами серии КВ ТУ 27.33.13-359-81888935-2019. Присоединительная резьба кабельных вводов М20х1,5. Кабельные вводы позволяют ввести и вывести кабели круглого сечения различных диаметров:
| Степень защиты оболочки | IP67/IP31 |
| Диапазон рабочих температур | -40°С .. +75°С |
| Диапазон напряжения питания | 10В .. 30В |
| Ток потребления: | |
| в дежурном режиме, не более | 90мкА |
| в режиме тревога, не более | 20мА |
| Чувствительность извещателя | 0,05 дБ/м .. 0,2 дБ/м |
| Время срабатывания извещателя, не более | 5 сек. |
| Материал корпуса | Нержавеющая сталь |
| Тип ППКП | Параллельное включение (на замыкание) |
| ЛБ-07 | Rд должен обеспечить потребление тока >15 мА, |
| Rок = 2 кОм, VDок = КД522. | |
| Луч | Rд = 2.4 кОм, Rок = 2.4 кОм, VDок = КД521А. |
| ППК-2 | Rд = 1.2 кОм, Rок = 3.6 кОм, VDок = КД521А. |
| Болид | Rд = 1.5 кОм (3.0 кОм - для определения двойной сработки), |
| Rок = 4.7 кОм, VDок не устанавливать | |
| Яхонт-16и | Rд = 1.8 кОм (4.0 кОм - для определения двойной сработки), |
| Rок = 8.2 кОм, VDок не устанавливать | |
| ВЭРС | Rд = 820 Ом (1.8 кОм - для определения двойной сработки), |
| Rок = 7.5 кОм, VDок не устанавливать |
Пример обозначения извещателя при заказе:
| ИП | Х1 | Х2 | 116.2 | Трион | X3 | X4 | X5 | X6 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
