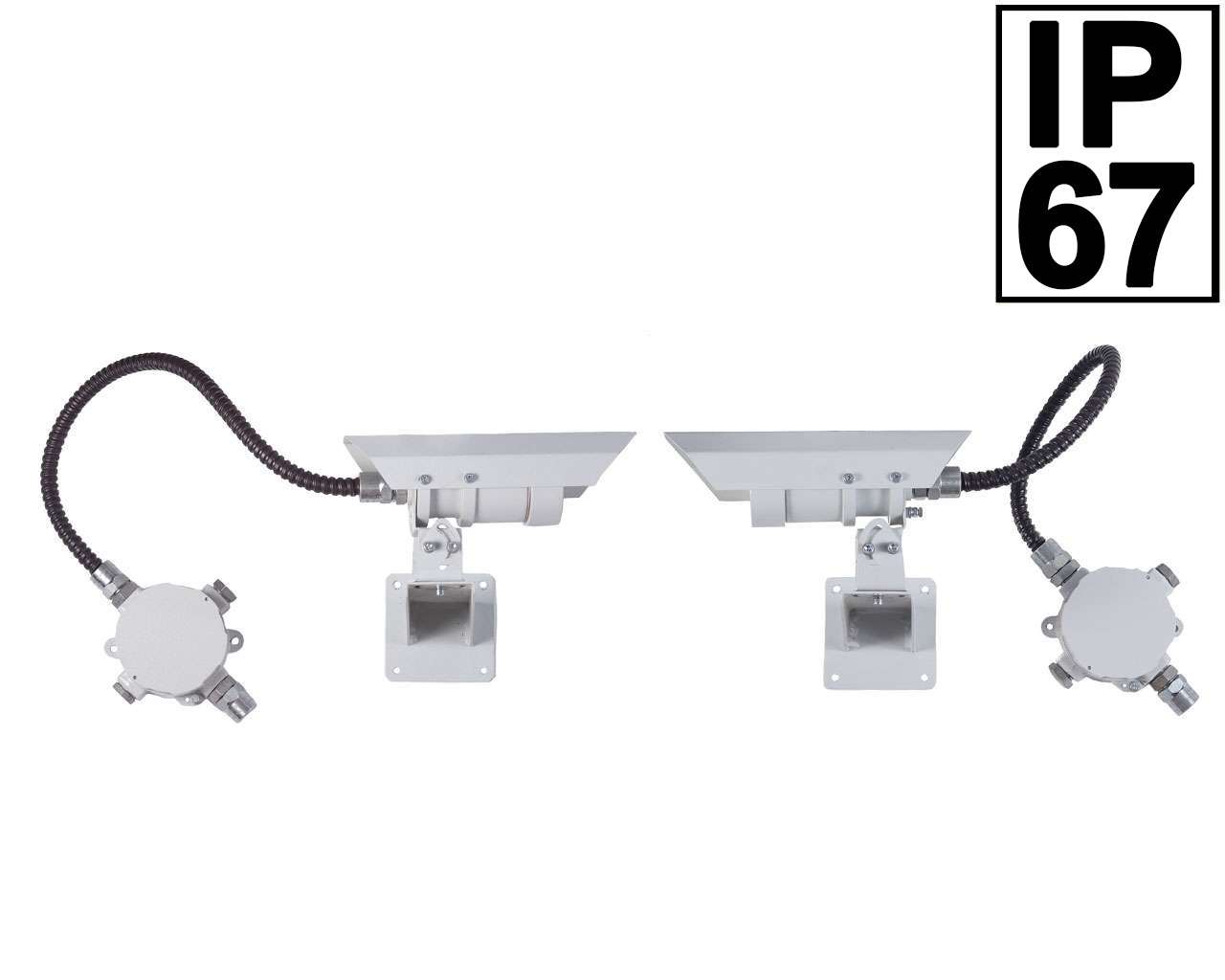

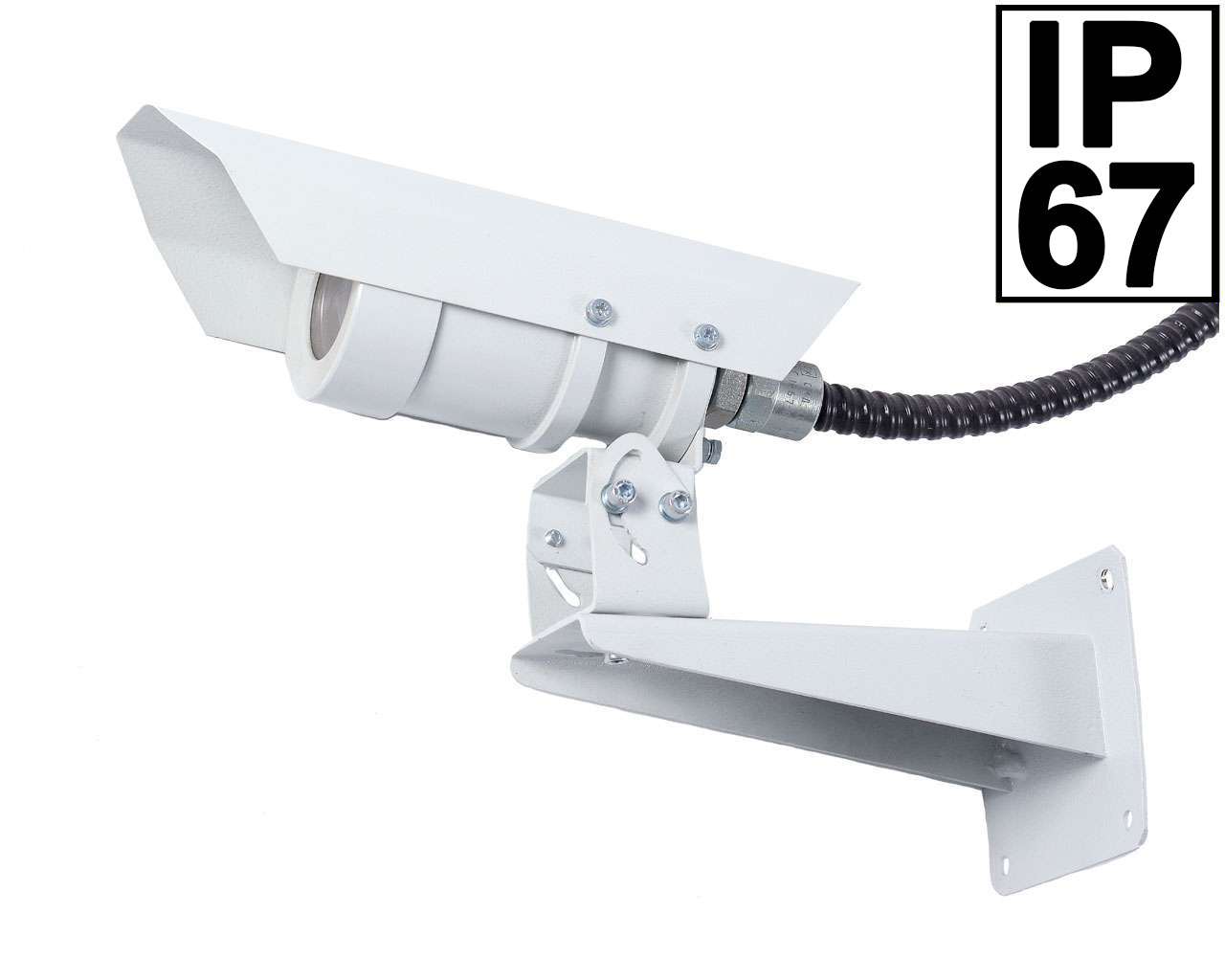

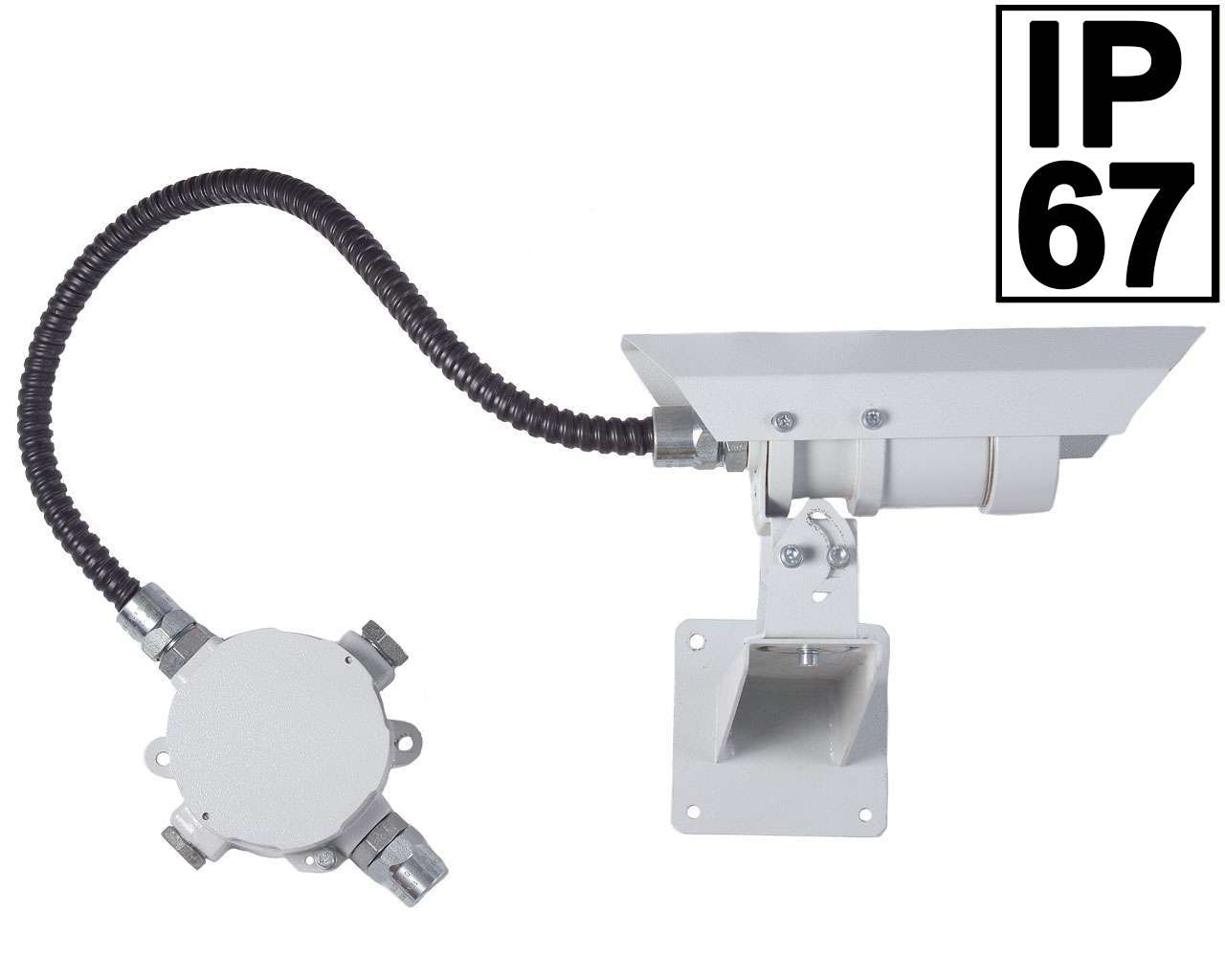

ДЫМОВОЙ ЛИНЕЙНЫЙ ИЗВЕЩАТЕЛЬ ИП212 ТРИОН МК ОП-Л2-Н

Извещатель соответствуют требованиям ТУ 26.30.50-208-81888935-2017 и предназначен для обнаружения продуктов горения (дыма) в системах противопожарной защиты взрывоопасных объектов и формирования сигналов «Пожар» и «Неисправность».

Извещатель по принципу действия является дымовым пороговым линейным оптико-электронным. Для контроля возможной зоны задымления используется инфракрасный луч между излучателем и фотоприемником. Устанавливается в больших помещениях с высокими потолками. Рекомендуется для использования в неотапливаемых помещениях.

Извещатели рассчитаны на эксплуатацию при температуре окружающей среды от минус 40°С до плюс 55°С, вид климатического исполнения УХЛ1 по ГОСТ 15150-69. Атмосферное давление от 84 до 106.7 кПа. Степень защиты оболочки – IP67 по ГОСТ 14254-96.

Извещатель соответствует III классу защиты от поражения электрическим током по ГОСТ 2.2.007.0-75. Металлический корпус имеет защитное заземление и рабочую изоляцию от токоведущих частей.

Конструктивное исполнение извещателя обеспечивает его пожарную безопасность по ГОСТ Р 53325-2012.

Извещатели выпускаются с корпусами из нержавеющей стали 12Х18Н10Т и в исполнениях, отличающихся наличием адресной метки (Таблица 1).

Таблица 1

Наименование	Материал корпуса	Подключение
ИО209 Миракс-Л2 МК ОП Н	Нержавеющая сталь 12Х18Н10Т	Оптореле
ИО209 Миракс-Л2 МК ОП Н –АМ	Нержавеющая сталь 12Х18Н10Т	Адресная метка

Материал окна – поликарбонат толщиной 8мм.

Внешние подключения выполняются в блоке коммутации, который поставляется со следующими типами кабельных вводов серии КВ, KV ТУ 27.33.13-359-81888935-2019 (ООО «Компания СМД»; сертификат соответствия ТС RU C-RU.ВН02.В.00391/20) приложение А (рис.А). Присоединительная резьба кабельных вводов М20х1,5:

для открытой прокладки присоединяемого кабеля 6.5-13.9мм (индекс в обозначении - К);
для прокладки присоединяемого кабеля 6.5-13.9мм в трубе G1/2 (Т-1/2) или G3/4 (Т-3/4);
для присоединения бронированного кабеля 6.5-13.9мм / 15-21мм (Б);
для присоединения кабеля 3,1-8,6мм в металлорукаве РЗЦХ-10мм (КМ10);
для присоединения кабеля 3,1-8,6мм в металлорукаве РЗЦХ-12мм (КМ12;
для присоединения кабеля 6,1-11,7мм в металлорукаве РЗЦХ-15мм (КМ15);
для присоединения кабеля 6,5-13,9мм в металлорукаве РЗЦХ-20мм (КМ20).

Степень защиты оболочки	IP67
Диапазон рабочих температур окружающей среды	-40C<Ta<+55C
Рабочая дальность действия	8-70 м
Контролируемая площадь	До 600 м2
Напряжение питания	8-28 В
Ток потребления извещателя при напряжении питания 12В: (без подогрева / с подогревом)	20 мА / 60 мА
Время готовности после включения, не более	15 сек
Длина волны ИК-излучения	920 нм
Мощность излучения, не более	35 мВт
Максимальное значение фоновой освещенности, не менее	12000 лк
Параметры оптронных реле «Пожар», «Неисправность»: коммутируемый ток, не более коммутируемое напряжение, не более сопротивление закрытого ключа, не менее сопротивление открытого ключа, не более напряжение гальванической развязки, не менее	100 мА 100 В 15 МОм 30 Ом 1500 В
Габаритные размеры: блока излучателя (приемника) коммутационной коробки без вводов	360х200х100 мм D150х70 мм
Материал корпуса	нержавеющая сталь
Масса комплекта (излучатель, приемник, коробки), не более	6 кг

Обозначение записи при заказе:

ИП212 ТРИОН-Л2 МК ОП	Н	[К, Т1/2, Т3/4, Б, КМ10, КМ12, КМ15, КМ20]	АМ
1	2	3	4

Обозначение серии извещателя «ИП212 Трион-Л2 МК ОП»;
Обозначение материала корпуса:
Н – нержавеющая сталь без окрашивания;
Обозначение типа кабельных вводов:
К – для открытой прокладки кабеля;
Т1/2, Т3/4 – для присоединения трубы с резьбой G1/2 или G3/4;
Б – для прокладки бронированного кабеля с диаметром внутренней оболочки 6,5-13,9 мм, внешней 15-21мм;
КМ10, КМ12, КМ15, КМ20 – для металлорукава 10мм, 12мм, 15мм и 20мм.
Наличие адресной метки:
без обозначения (по умолчанию) – нет метки;
АМ – наличие адресной метки ДПЛС (адресная система «Орион»);
