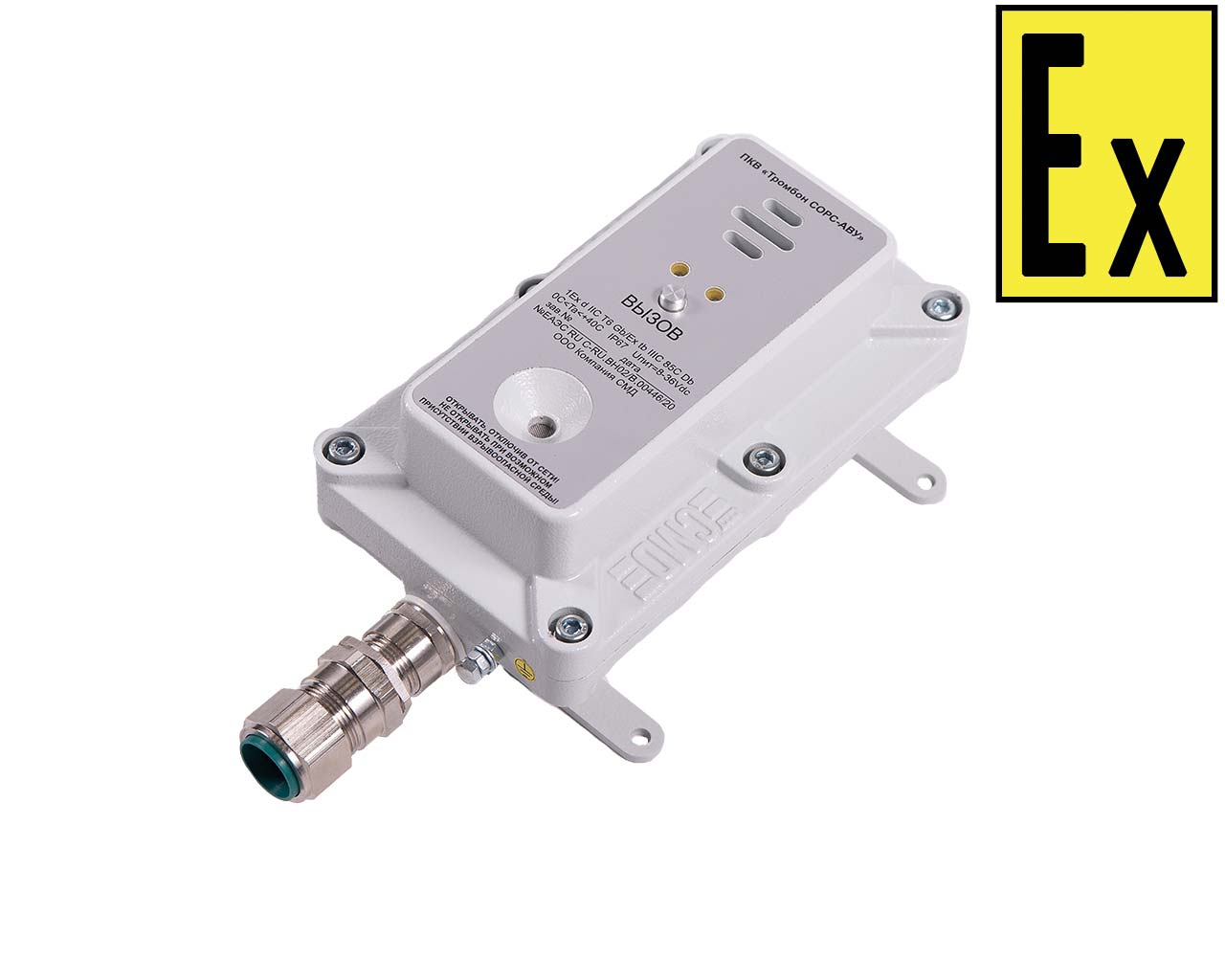

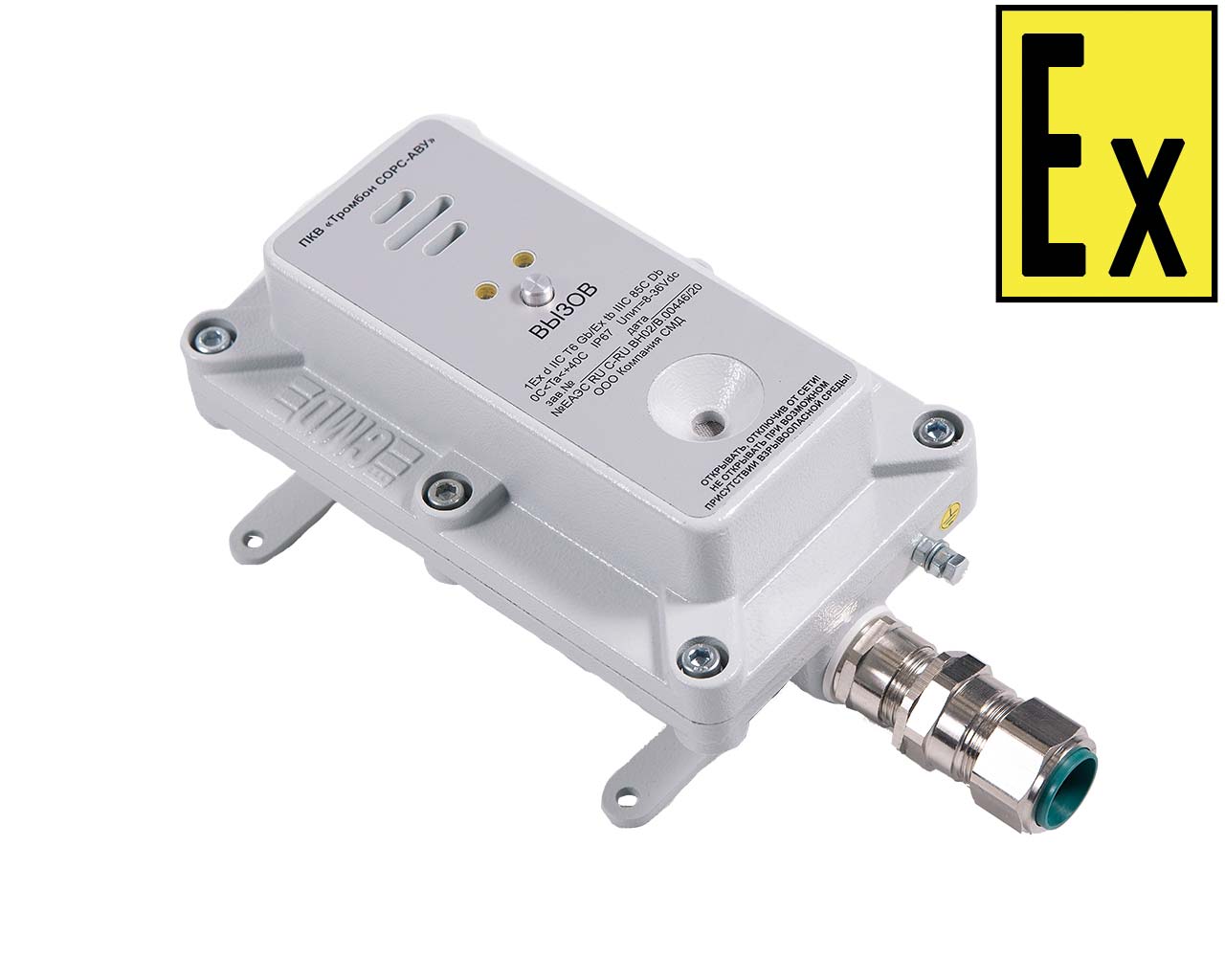

Взрывозащищенное абонентское вызывное устройство ПКВ «Тромбон СОРС-АВУ», (далее в тексте АВУ) является компонентом Системы Обратной Речевой Связи «Тромбон СОРС» (далее СОРС). АВУ предназначено для приема и передачи голосовых сообщений между абонентом, находящимся во взрывоопасной зоне, и диспетчером. Диспетчер использует для приема и передачи голосовых сообщений другой компонент системы «Тромбон СОРС» - пульт диспетчера «Тромбон СОРС-ПД» (далее ПД). Передача сообщений осуществляется при помощи основного компонента системы «Тромбон СОРС» - локального блока связи «Тромбон СОРС-ЛБС) (далее ЛБС). К каждому ЛБС возможно подключить 1 пульт диспетчера и до 4-х линий связи с АВУ, в каждой линии связи можно установить до 8 АВУ. В СОРС можно использовать до 16 устройств ЛБС.
В системе СОРС возможны 2 одновременных сеанса связи. Все компоненты системы СОРС связываются цифровой линией связи (интерфейс RS485) протяженностью до 1200 метров.
ПКВ «Тромбон СОРС-АВУ» является оконечным абонентским переговорным устройством, которое может быть установлено во взрывоопасных зонах промышленных предприятий и объектов, и в составе системы «Тромбон СОРС» может быть применено для построения:
Конструктивно АВУ состоит из двух корпусов – корпус устройства и корпус коммутационной коробки, соединенных переходником.
АВУ относится к электрооборудованию группы II и III по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и предназначено для применения во взрывоопасных зонах и наружных установок в соответствии с маркировкой взрывозащиты « 1Ex db IIC T6 Gb X / Ex tb IIIC T85°C Db X» для корпуса устройства и « 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X» для корпуса коммутационной коробки по ГОСТ IEC 60079-1-2013. АВУ могут использоваться во взрывоопасных зонах класса 1 и 2 по ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020).
АВУ рассчитано на эксплуатацию при температуре окружающей среды от 0°С до +40°С и атмосферном давлении от 84 до 106.7 кПа. Устройство имеет климатическое исполнение УХЛ1 по ГОСТ 15150-69 и степень защиты от проникновения пыли и влаги по ГОСТ 14254-2015 (IEC 60529:2013) IP66 для корпуса устройства и IP66/IP67 для корпуса коммутационной коробки.
| Напряжение питания, постоянное, по линии связи от Тромбон СОРС-ЛБС | 8-36 В* |
| Потребляемая мощность не более | 0,4 Вт |
| Порт для связи с Тромбон СОРС-ЛБС и другими АВУ | RS485 |
| Количество портов RS485 (разъемов) для связи с ЛБС и другими АВУ | 1(2) |
| Максимальная длина линий связи с ЛБС | 1200 м |
| Габаритные размеры АВУ без учета кабельных вводов, не более | 333х146х100 мм |
| Вес АВУ, не более | 3,5 кг |
| Материал корпуса | алюминиевый сплав |
| Рабочий диапазон температур | 0…+40°С |
| Степень защиты оболочки: - корпус устройства - корпус коммутационной коробки |
IP66 IP66/IP67 |
* При проектировании системы СОРС необходимо также учитывать диапазон напряжений питания устройств аварийной сигнализации, которые могут подключаются к АВУ и питаются тем же напряжением.
В комплект АВУ могут входить до 3-х взрывозащищенных кабельных вводов серии КВ, KV ТУ 27.33.13-359-81888935-2019. Присоединительная резьба кабельных вводов М20х1,5. Кабельные ввода позволят ввести и вывести кабель круглого сечения различных диаметров:
